Выключатель дифференциального тока YON max MDL100 3п+N 30mA 40A типАС | MDL100-4P2-40-AC DKC ДКС

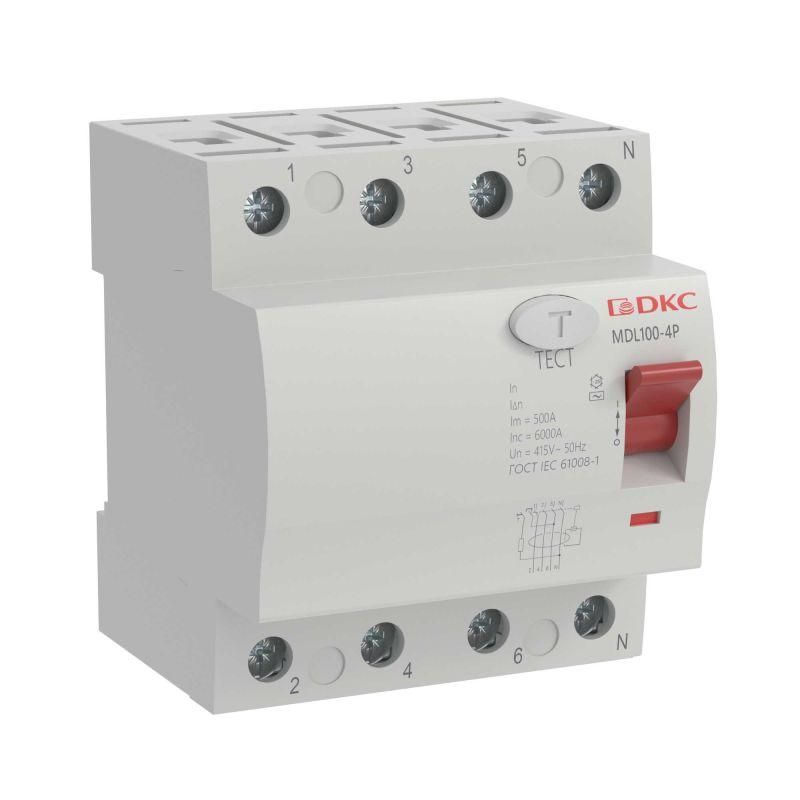

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 40А 30мА тип АС MDL100 - устройство для автоматического отключения электросети при утечке тока, защищающее людей от поражения электричеством и предотвращающее возгорания. Произведён в серии YON MAX бренда DKC, артикул MDL100.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 40А 30мА тип АС MDL100 предназначен для защиты от утечек тока в трёхфазных сетях с нулевым проводником. Он срабатывает при утечке более 30 мА, что соответствует требованиям безопасности для человека. Устанавливается в распределительных щитах жилых, коммерческих и общественных зданий: многоэтажек, коттеджей, торговых центров, больниц, школ и других объектов социальной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети 380/220 В
• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток: 30 мА - чувствительность к утечкам, безопасна для человека
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовой и офисной техники)
• Отключающая способность: 10 кА - способен отключить цепь даже при мощном КЗ
• Количество полюсов: 4 (3P+N) - отключает все три фазы и ноль одновременно
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Модульная ширина: 4 модуля - занимает 72 мм в DIN-коробке
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Рабочий диапазон температур: -25…+40 C - подходит для помещений с нормальным микроклиматом
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 40А 30мА тип АС MDL100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы: L1–L3 (фазы), N (нулевой провод). Ноль обязательно подключается - при его отключении УЗО не будет работать. Для правильной работы требуется соблюдение полярности: входные клеммы должны быть сверху, выходные - снизу. Установка возможна только в закрытом электрощите, так как степень защиты IP20 не допускает открытую эксплуатацию.

Безопасность и стандарты

УЗО соответствует международным стандартам IEC 61009-1 и ГОСТ Р 51326.1. Отключение происходит за время менее 0,3 секунды при достижении порога утечки 30 мА, что обеспечивает защиту жизни человека. Серия YON MAX прошла испытания на надёжность и долговечность, гарантия производителя - 5 лет.

Преимущества

• Полное отключение всех четырёх проводников - исключает риск сохранения потенциала на нуле после срабатывания
• Высокая отключающая способность (10 кА) - подходит для мест с высокой вероятностью КЗ, например, в промышленных щитах
• Импульсная прочность 4 кВ - снижает риск повреждения при грозовых перенапряжениях
• Компактная форма (4 модуля) - экономит место в щите
• Совместимость с другими изделиями серии YON MAX - позволяет использовать единый стиль комплектации

Ограничения применения

• Не подходит для сетей с постоянным током утечки - тип AC не реагирует на пульсирующий или постоянный ток (например, от ИБП или светодиодных драйверов); для таких случаев нужен тип A или B
• Не защищает от перегрузок и коротких замыканий - необходимо сочетание с автоматическим выключателем
• Не предназначена для установки вне помещения - IP20 не защищает от влаги и пыли
• Не рекомендуется для использования в условиях ниже -25 C - возможны отказы механики

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Щитовая защита всего этажа в торговом центре
• Обеспечение безопасности электрооборудования в медицинских кабинетах
• Автоматическое отключение при пробое изоляции в системе освещения офиса

Практические советы

• Перед установкой проверьте соответствие номинала УЗО (40 А) и автомата (обычно 32–40 А) - они должны быть согласованы
• Подключайте ноль строго через этот УЗО - нельзя делить ноль между несколькими УЗО
• Проверяйте работу кнопкой «Тест» один раз в месяц - она моделирует утечку тока
• При использовании в щитах с большим количеством УЗО - учитывайте координацию с другими устройствами, чтобы избежать ложных срабатываний
• Для оборудования с электроникой (ИБП, частотные преобразователи) выбирайте УЗО типа A или B, а не AC
