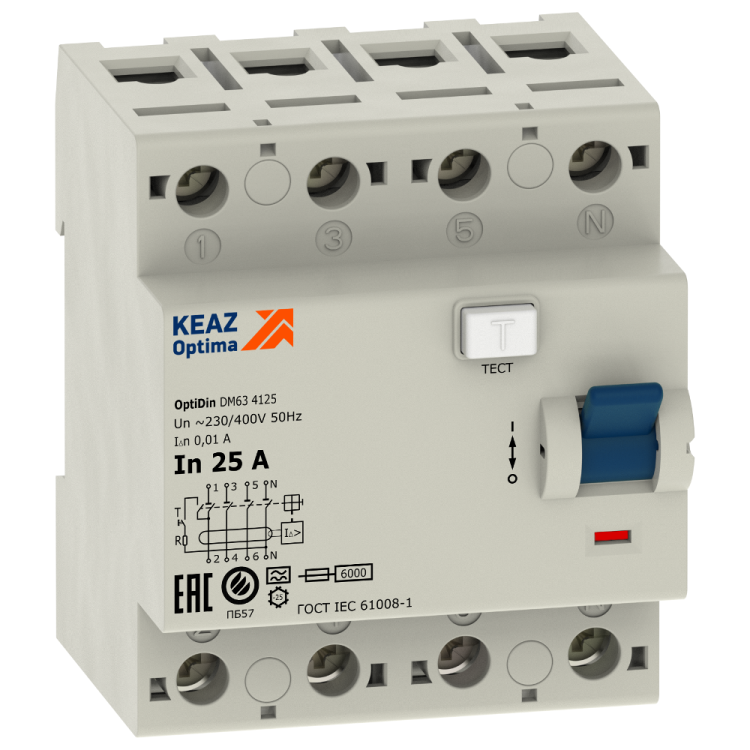

Выключатель дифференциальный (УЗО) OptiDin DМ63-4240-AС-УХЛ4 4п 40А 30мА тип AC | 254211 КЭАЗ

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 30 мА тип AC OptiDin DM63-4240-AC-УХЛ4 предназначен для защиты людей и оборудования от поражения электрическим током при утечках в сетях переменного тока. Устройство сочетает надёжную работу в условиях повышенной влажности и перепадов температур, что делает его подходящим для промышленных объектов, жилых зданий и объектов с высокой степенью загрязнения.

Назначение и область применения

УЗО 4 полюса 40 А 30 мА типа AC OptiDin DM63-4240-AC-УХЛ4 защищает четырёхпроводные цепи переменного тока (L1, L2, L3, N) от опасных утечек тока. Отключается при дифференциальном токе 30 мА - уровне, который предотвращает поражение человека электричеством. Применяется в распределительных щитах промышленных установок, производственных линий, насосных станций, систем вентиляции и в бытовых щитах многоквартирных домов, где есть группы потребителей с высокой вероятностью утечек (например, кухонные зоны, ванные комнаты, бассейны).

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам, начиная с этой величины
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не на постоянные или импульсные)
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Устойчивость к импульсному току: 4 кА - сохраняет работоспособность после воздействия импульсных токов до 4000 А
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 77,5 мм - требует достаточного места внутри шкафа
• Сечение провода: 1–35 мм2 - позволяет подключать медные провода от тонких до мощных
• Рабочая температура: -25…+40 C - работает в холодных и умеренных климатах
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с повышенной влажностью, запылённостью и перепадами температур
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от попадания воды или пыли внутрь корпуса
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временные конденсаты

Совместимость и монтаж

УЗО OptiDin DM63-4240-AC-УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху и снизу - входные и выходные клеммы расположены с двух сторон. Для правильного подключения важно соблюдать полярность: фазы L1–L3 и ноль N должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать с источниками постоянного тока или с импульсными утечками (например, от частотных преобразователей). Совместим со всеми автоматическими выключателями серии OptiDin и другими устройствами, соответствующими стандарту IEC 61009-1.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Обладает сертификатом соответствия ЕАС. Конструкция обеспечивает механическую блокировку при срабатывании - невозможно вручную включить устройство, пока не будет устранена причина утечки. Все токоведущие части изолированы, исключая риск случайного контакта.

Преимущества

• Высокая устойчивость к импульсным помехам - не ложные срабатывания при включении мощных двигателей
• Широкий диапазон температур - можно устанавливать в неотапливаемых щитовых
• Поддержка 4-полюсного подключения - гарантирует отключение всех проводников, включая ноль
• Максимальная коммутационная способность 6 кА - подходит для мест с высокой токовой нагрузкой
• Интеграция в систему OptiDin - легко комбинируется с автоматами и другим оборудованием одного семейства

Ограничения применения

• Не применяется в цепях с постоянным током или смешанным током (DC + AC)
• Не защищает от утечек импульсного характера (например, от ИБП, частотных преобразователей, LED-драйверов) - для них требуется тип A или B
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне помещений или во влажных зонах без дополнительной герметизации
• Не рекомендуется для использования в качестве единственного средства защиты в цепях с высокой естественной утечкой (например, старые проводки с повреждённой изоляцией)

Примеры использования

• Защита трёхфазного станка с питанием 380 В и нулём - отключает при пробое на корпус
• Щитовая на этаже многоэтажного дома - защищает группу розеток в кухне и ванной
• Промышленный конвейер с насосом и освещением - предотвращает аварии при повреждении изоляции кабелей
• Оборудование в цехах с высокой запылённостью - благодаря классу загрязнения 3 и исполнению УХЛ4

Практические советы

• При замене проверьте соответствие сечения проводов - используйте только кабели 1–35 мм2
• При монтаже в щите учтите глубину 77,5 мм - место должно быть свободным сзади
• Не подключайте ноль через УЗО, если он уже используется в других устройствах - это вызывает ложные срабатывания
• Проверяйте тестовую кнопку «T» один раз в месяц - она имитирует утечку и подтверждает работоспособность
• Если система содержит частотники или светодиодные светильники - рассмотрите переход на УЗО типа A или B
• Для комплексной защиты используйте этот УЗО в паре с автоматическим выключателем на 40 А - так обеспечивается и перегрузка, и утечка
