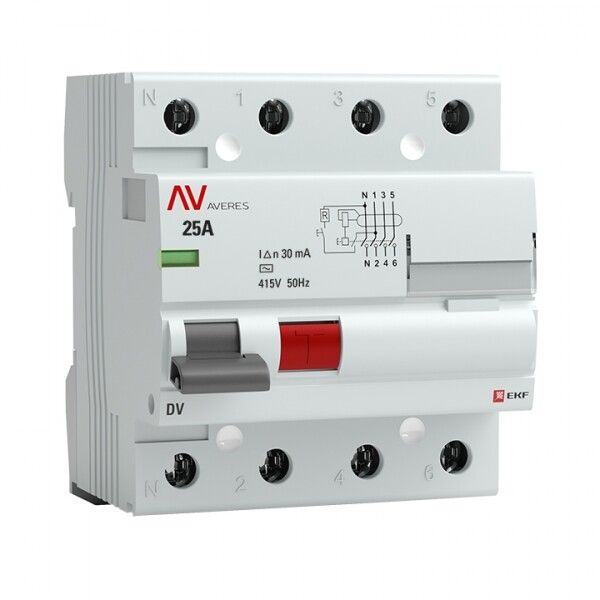

Выключатель дифференциальный (УЗО) DV 4п 25А 30мА тип AC AVERES | rccb-4-25-30-ac-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 30 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также он предотвращает возгорание, которое может возникнуть из-за постоянных малых утечек тока, со временем приводящих к перегреву проводов. УЗО не защищает от перегрузок и КЗ - для этого требуется параллельно устанавливать автоматический выключатель. Применяется в жилых домах, офисах, производственных помещениях, на предприятиях с трёхфазным питанием 400 В.

Технические характеристики

• Тип устройства: электромеханическое УЗО (не зависит от внешнего питания)
• Номинальный ток: 25 А - позволяет коммутировать нагрузку до этой величины
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к слабым утечкам, безопасен для человека
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных сетей с N-проводом
• Напряжение сети: 400 В переменного тока (AC), частота 50 Гц
• Номинальная отключающая способность: 10 кА - выдерживает большие токи КЗ без выхода из строя
• Изоляционное напряжение: 660 В - обеспечивает безопасную работу при колебаниях напряжения
• Импульсное выдерживаемое напряжение: 4000 кВ - высокая устойчивость к грозовым скачкам
• Монтаж: на DIN-рейку шириной 17,5 мм, занимает 4 модуля
• Подключение проводов: сечением от 1 до 25 мм2 - подходит для медных и алюминиевых жил
• Степень защиты IP20 - защищено от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий температурный диапазон: от -10C до +50C - подходит для большинства помещений, включая неотапливаемые
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью
• Нормативы: IEC 61008, ГОСТ Р 50030 - соответствует международным и российским требованиям безопасности

Совместимость и монтаж

УЗО устанавливается на стандартную DIN-рейку глубиной минимум 50 мм. Обязательно используйте его в связке с автоматическим выключателем подходящего номинала (например, C25) - именно он будет отвечать за защиту от перегрузки и КЗ. Монтаж выполняется после отключения питания. Конструкция предусматривает зажимы с защитными шторками - они исключают случайное прикосновение к токоведущим частям во время подключения. Провода должны быть хорошо зачищены, без оголённых жил вне зажима. Нулевой провод не должен проходить через другие УЗО или автоматы - он подключается строго к выводу “N” данного устройства.

Безопасность и стандарты

УЗО соответствует нормам IEC 61008 и ГОСТ Р 50030, что гарантирует точность срабатывания при утечках 30 мА. Электромеханическая схема работает без зависимости от напряжения сети - даже при аварии в сети устройство сохраняет функциональность. Шторки на клеммах и литая передняя панель снижают риск травм при обслуживании. Отключающая способность 10 кА позволяет выдерживать самые распространённые токи короткого замыкания в системах TN-S и TT.

Преимущества

• Электромеханический принцип работы - надёжнее электронных аналогов, особенно при сбоях в сети
• Окошко реального положения контактов - сразу видно, сработало ли УЗО, даже если кнопка теста не нажата
• Защитные шторки на входных/выходных клеммах - предотвращают контакт с токоведущими элементами
• Окно для маркировки - удобно для идентификации цепи в щите
• Полный комплект аксессуаров - можно легко установить дополнительные блокировки, сигнализацию или дистанционное управление
• Долгий срок службы: 120 месяцев (10 лет) гарантии - свидетельствует о качественной сборке

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно сочетать с автоматом
• IP20 - нельзя устанавливать на улице, в сырых местах или там, где возможен доступ к нему руками
• Не рекомендован для цепей с постоянными утечками выше 10–15 мА - может давать ложные срабатывания
• Только для переменного тока (AC); не подходит для цепей с постоянным током или импульсными нагрузками типа ИБП
• Не используется в качестве основного рубильника - не имеет механической изоляции при размыкании

Примеры использования

• Щитовая квартиры: защита группы розеток в ванной комнате и кухне
• Производственный участок: три фазы + ноль для питания станков, насосов, конвейеров
• Объекты с трёхфазным вводом: торговые центры, административные здания, мастерские
• Системы освещения с металлическими светильниками, где есть риск пробоя корпуса

Практические советы

• Выбирая УЗО, проверьте соответствие номинального тока (25 А) вашей нагрузке - не допускайте превышения
• При использовании нескольких УЗО в одном щите соблюдайте координацию - верхний уровень должен иметь более высокую чувствительность или задержку времени
• Проверяйте работоспособность устройства ежемесячно кнопкой TEST - она моделирует утечку тока
• При подключении четырёхполюсного УЗО следите, чтобы нуль был подведён правильно - неверное подсоединение приведёт к отказу
• Для увеличенной долговечности выбирайте места установки с хорошей вентиляцией и минимальной запылённостью
• Если нужна возможность удалённого управления или сигнализации - воспользуйтесь дополнительными аксессуарами, которые поддерживаются серией AVERES
