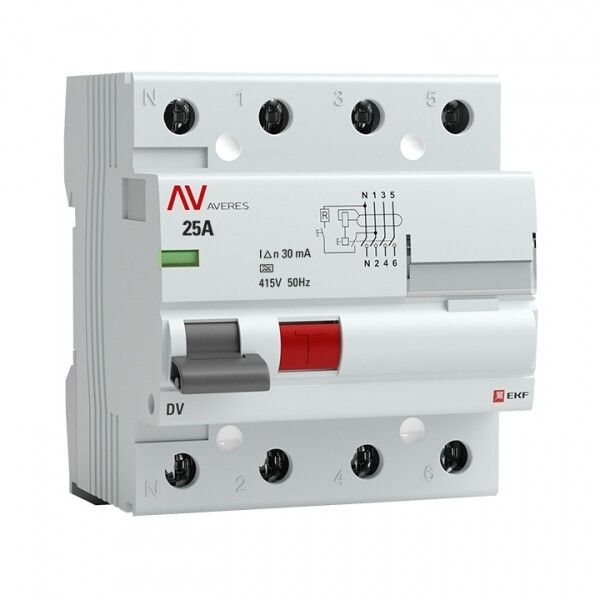

Выключатель дифференциальный (УЗО) DV 4п 25А 30мА тип A AVERES | rccb-4-25-30-a-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 30 мА тип A электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

УЗО предназначено для отключения электрической цепи при появлении тока утечки - когда ток уходит не через ноль, а через землю, например, через человека или повреждённую изоляцию. Номинальный дифференциальный ток 30 мА обеспечивает защиту жизни человека. Устройство работает только в сетях переменного тока (AC) с частотой 50 Гц и напряжением до 400 В. Применяется в жилых домах, офисах, производственных помещениях, на станках, конвейерах, в системах освещения и оборудования с высоким риском утечек. Обязательно используется в паре с автоматическим выключателем, который защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты человека;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств);
• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно; подходит для трёхфазных сетей с нулевым проводником;
• Номинальное напряжение: 400 В - рабочее напряжение сети;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А;
• Напряжение изоляции (Ui): 660 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями;
• Импульсное выдерживаемое напряжение (Uimp): 4000 кВ - устойчивость к скачкам напряжения, таким как грозовые импульсы;
• Сечение провода: 1–25 мм2 - допустимый диапазон сечений для подключения медных проводов;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочая температура: -10...+50 C - подходит для помещений с нормальным микроклиматом, не для улицы или холодных складов;
• Модульная ширина: 4 модуля - занимает 72 мм в ширину на DIN-рейке;
• Глубина монтажа: 50 мм - требуется свободное пространство за щитом для правильной установки;
• Частота: 50 Гц - только для сетей стандарта Европы/РФ;
• Род тока: AC - не работает с постоянным током;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температур, характерных для отапливаемых производственных помещений;
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли, но не токопроводящих загрязнений (например, металлической стружки).

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку типа TS35. Ширина 4 модуля соответствует требованиям большинства щитов. Для подключения используются клеммы, рассчитанные на провода сечением от 1 до 25 мм2. Максимальное усилие затяжки не указано - рекомендуется соблюдать осторожность, чтобы не повредить контактные площадки. Устройство имеет защитные шторки на клеммах - они снижают риск случайного прикосновения во время монтажа. После установки проверьте плотность соединений и отсутствие перекосов. УЗО не является автоматом - обязательно используйте его вместе с автоматическим выключателем на 25 А или ниже, согласованном по току.

Безопатность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Это гарантирует соответствие требованиям безопасности, тестирования и надёжности. Сертифицирован для применения в бытовых и промышленных сетях. Гарантийный срок - 10 лет (120 месяцев), что указывает на высокую долговечность конструкции.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии питания в сети, так как не зависит от внешнего источника энергии для срабатывания;
• Высокая отключающая способность 10 кА - надёжно выдерживает аварийные режимы в промышленных сетях;
• Окно реального состояния контактов - позволяет визуально определить, разомкнуты ли контакты после срабатывания;
• Защитные шторки на клеммах - исключают доступ к токоведущим частям при установленном проводе;
• Литая лицевая панель - прочная, не деформируется, легко моется;
• Окно для маркировки - удобно для идентификации цепи в щите;
• Поддержка дополнительных аксессуаров - можно подключить блокировку, сигнализацию или дистанционное управление.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для переменного тока 50 Гц;
• Не предназначен для установки на улице или в сырых местах - степень защиты IP20 требует герметичного щита;
• Не защищает от перегрузок и коротких замыканий - обязательна установка с автоматом;
• Не рекомендовано применять в системах IT (с изолированной нейтралью) - требуются специальные устройства;
• Не подходит для мощных индуктивных нагрузок без дополнительной защиты - возможны ложные срабатывания при запуске двигателей;
• Работает только при наличии нулевого проводника - нельзя использовать в двухпроводных однофазных цепях без N.

Примеры использования

• Щитовая в многоквартирном доме - защита группы розеток на кухне, в ванной и туалете;
• Производственный участок - питание станков с ЧПУ, где есть частотники и потенциальная утечка через корпус;
• Автомобильный сервис - розетки для зарядки инструментов, где возможен контакт с влагой;
• Складские помещения - освещение и оборудование с длинными кабелями, подверженными механическим повреждениям;
• Объекты с высокой плотностью электроники - серверные комнаты, системы видеонаблюдения.

Практические советы

• Выбирая УЗО, всегда проверяйте, что автоматический выключатель перед ним имеет такой же или меньший номинальный ток (например, 25 А или 20 А);
• При монтаже в щит с несколькими УЗО - делайте групповое разделение (например, одна группа на кухню, другая на ванну), чтобы минимизировать отключение всей квартиры;
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - она моделирует утечку и проверяет механизм;
• Не устанавливайте УЗО сразу после входного автомата - лучше делать селективную схему с координацией времени срабатывания;
• При использовании в промышленности - учтите, что частые пуски двигателей могут вызывать ложные срабатывания; возможно, стоит выбрать тип B вместо A, если есть частотные преобразователи;
• При замене старого УЗО - проверьте сечение проводов и глубину монтажа в щите: 50 мм - минимально необходимое расстояние от задней стенки.
