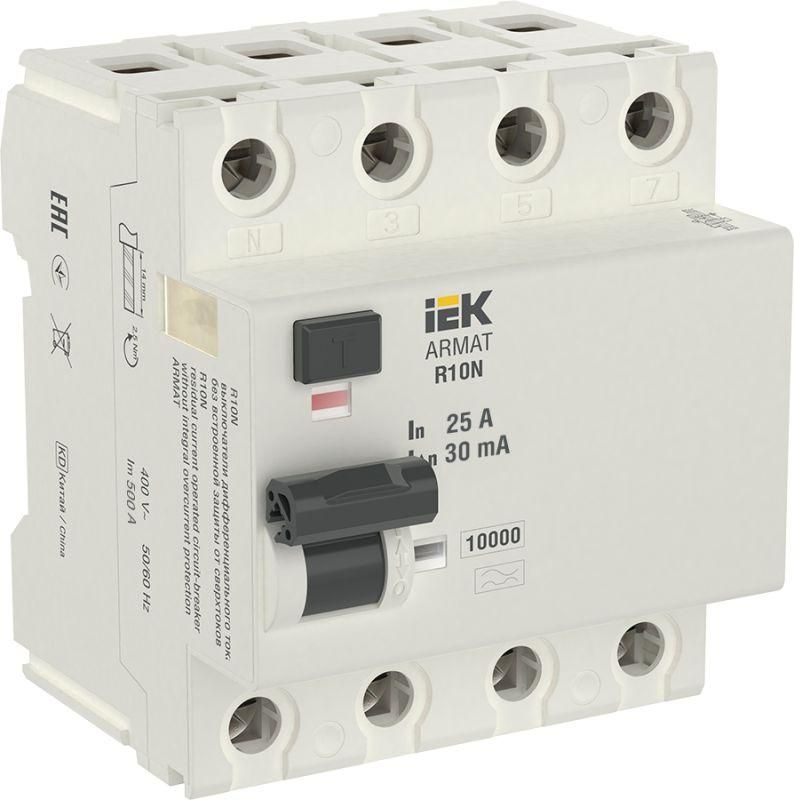

Выключатель дифференциальный (УЗО) R10N 4P 25А 30мА тип A ARMAT | AR-R10N-4-025A030 IEK

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 30 мА тип A R10N от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Этот аппарат серии ARMAT применяется в распределительных щитах промышленного и коммерческого оборудования, где требуется надёжная защита четырёхпроводных цепей.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 30 мА тип A R10N защищает от утечек переменного и импульсного постоянного тока. Подходит для защиты групповых линий с оборудованием, использующим частотные преобразователи, сварочные аппараты, компьютеры, ИБП и другую чувствительную электронику. Применяется в трёхфазных сетях 400 В - например, на производствах, в офисах, торговых центрах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 30 мА - сработает при утечке выше этой величины, что соответствует требованиям безопасности для человеческой жизни
• Тип тока утечки: A - реагирует на переменный и выпрямленный импульсный ток, включая однополупериодные импульсы
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети с нулём
• Отключающая способность: 10 кА - способен безопасно отключить цепь при КЗ с током до 10 тысяч ампер
• Сечение провода: 1,5–25 мм2 - совместим с большинством медных жил, применяемых в силовой проводке
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (18 мм каждый)
• Глубина монтажа: 76 мм - требует достаточного места внутри шкафа
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; используется только во внутренних установках
• Рабочая температура: –25…+45 C - допустимо использование в неотапливаемых помещениях, но не на улице
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с повышенной влажностью
• Частота: 50 Гц - для сетей России и стран СНГ
• Цвет корпуса: белый - стандартный цвет для устройств IEK серии ARMAT

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 30 мА тип A R10N монтируется на DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние клеммы - фазы L1–L3 и N. Ноль обязательно подключается через устройство, иначе защита не будет работать. Провода зачищаются на 9–10 мм, затягиваются усилием руками - специальных инструментов не требуется. Устройство совместимо со всеми стандартными щитами, поддерживающими 4 модуля. Не рекомендуется устанавливать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 30 мА тип A R10N соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2. Соответствие типу A обеспечивает защиту от современных видов утечек, включая те, которые вызывают импульсные нагрузки от электроники. Отключающая способность 10 кА гарантирует безопасность даже при серьёзном коротком замыкании.

Преимущества

• Защита типа A - единственная подходящая для современной техники с импульсными нагрузками
• Высокая отключающая способность (10 кА) снижает риск повреждения при аварии
• Широкий диапазон сечений проводов - удобно для различных проектов
• Международное соответствие стандартам - гарантированная надёжность
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 исключает воздействие воды и пыли
• Не работает без подключения нулевого провода - обязательное условие для функционирования
• Не защищает от перегрузок и коротких замыканий между фазами - требует параллельной установки автоматического выключателя
• Не рекомендован для температур ниже –25 C - возможны отказы в условиях сильных морозов
• Не подходит для однофазных систем без необходимости защиты всех четырёх проводников - избыточен и дороже аналогичных 2-полюсных решений

Примеры использования

• Щитовая на производстве с ЧПУ-станками и инверторами
• Распределительный щит торгового центра с серверным оборудованием и освещением
• Общий входной УЗО в административном здании для защиты всей трёхфазной сети
• Щит на кухне ресторана с мощными плитами, миксерами и холодильными установками

Практические советы

• Перед установкой проверьте, чтобы все фазы и ноль проходили через этот УЗО - пропущенный ноль сделает защиту бесполезной
• Используйте тестовую кнопку «T» ежемесячно - она имитирует утечку и проверяет исправность механизма
• При монтаже в плотном щите учтите глубину 76 мм - возможно потребуется углубление или увеличение габаритов шкафа
• Для защиты нескольких групп лучше использовать селективные УЗО с выдержкой времени - здесь это не предусмотрено, поэтому он сработает при любой утечке в защищённой цепи
• Не заменяйте этот УЗО на тип AC - он не защитит от импульсных утечек от современной электроники
