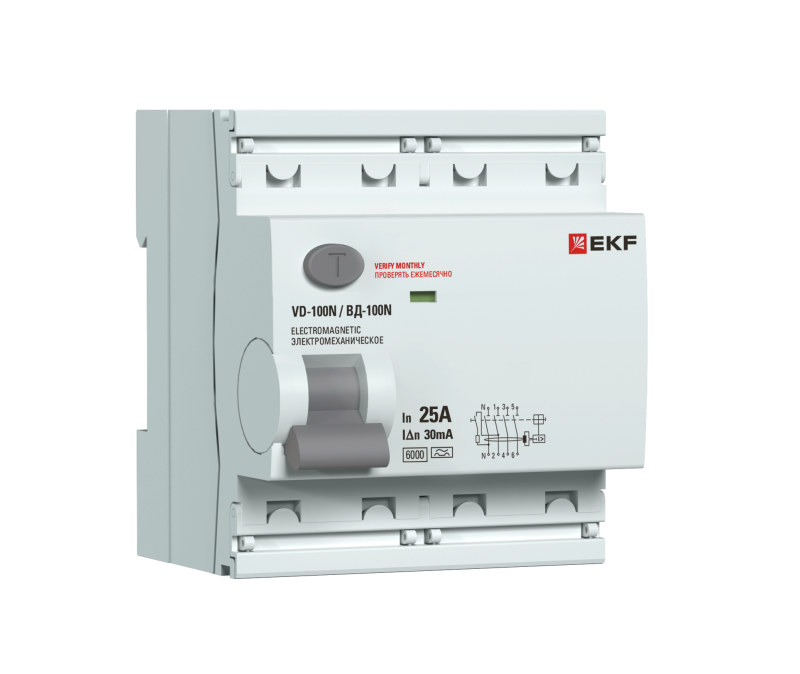

Выключатель дифференциального тока (УЗО) ВД-100N 4P 25А 30мА тип A эл-мех 6кА PROXIMA |E1046MA2530|EKF

Выключатель дифференциального тока ВД-100N 4P 25А 30мА тип A 6кА электромеханический от бренда EKF (артикул e1046ma2530) предназначен для защиты человека от удара током и предотвращения пожаров, вызванных утечками электричества. Он работает в сетях 230/400 В и подключается на DIN-рейку.

Назначение и область применения

Выключатель дифференциального тока ВД-100N 4P 25А 30мА тип A 6кА электромеханический защищает людей от поражения электрическим током при контакте с поврежденными металлическими частями оборудования - например, при пробое изоляции в стиральной машине, бойлере или станке. Также он предотвращает возгорания, вызванные утечками тока, которые могут перерасти в КЗ или замыкание на землю. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Номинальный ток утечки: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для защиты людей
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств)
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трехфазных систем с нулевым проводником
• Номинальное напряжение: 400 В - рассчитан на работу в сети 380/220 В
• Устойчивость к импульсному току: 6 кА - способен выдерживать кратковременные скачки тока, характерные для КЗ
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную изоляцию даже при повышенных напряжениях
• Номинальное импульсное напряжение: 4 кВ - защищен от коммутационных и атмосферных перенапряжений
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Степень защиты IP20 - защищен от прикосновения пальцами и крупной пыли, но не от воды; требует установки внутри закрытого щита
• Ширина: 4 модуля - занимает 72 мм по глубине, совместим со стандартными щитами
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от тонких до мощных
• Рабочая температура: –40…+50 C - можно использовать в неотапливаемых помещениях, на улице (внутри щита)
• Степень загрязнения 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N 4P 25А 30мА тип A 6кА электромеханический монтируется на DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе - провода фиксируются винтовым зажимом. Убедитесь, что сечение проводов находится в диапазоне 1–25 мм2. Ноль обязательно подключается через аппарат - он не имеет функции “бypass”. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Глубина монтажа 72 мм - проверьте свободное место в щите перед установкой.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N 4P 25А 30мА тип A 6кА электромеханический соответствует ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Это гарантирует соответствие международным нормам надежности, точности срабатывания и долговечности. Применение устройства в соответствии с этими стандартами является обязательным для соблюдения правил ПУЭ и требований энергонадзора.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, сохраняет защиту даже при отключении нуля или аварии в сети
• Тип A - эффективен против утечек от современной бытовой и промышленной техники (ИБП, ЧРП, LED-освещение)
• Высокая импульсная стойкость 6 кА - снижает риск отказа при КЗ в ответвлении
• Надежная изоляция (660 В) - минимизирует риск пробоя при перегрузках
• Подходит для сложных систем - 4 полюса обеспечивают полную защиту всех проводников

Ограничения применения

• Не предназначена для защиты от перегрузок и КЗ - требуется установка автоматического выключателя в паре
• IP20 - нельзя устанавливать во влажных местах без герметизации щита
• Не подходит для цепей с постоянным током - только переменный ток 50 Гц
• Не используется в качестве основного рубильника - не рассчитана на частые ручные операции
• Требуется обязательное заземление всей системы - без него защита будет неполной

Примеры использования

• Щит в квартире - защита группы розеток в ванной комнате
• Производственный участок - защита трёхфазного станка с частотным преобразователем
• Офисный комплекс - защита серверной, где установлены ИБП и компьютеры
• Котельная - защита насосов, контроллеров и нагревательных элементов
• Жилой дом - групповая защита кухни, бойлера и стиральных машин

Практические советы

• Обязательно используйте этот выключатель в паре с автоматическим выключателем на 25 А - он не защищает от перегрузки
• Перед первым запуском нажмите кнопку «Тест» - если не отключится, устройство неисправно
• Проверяйте состояние каждые 3 месяца - тестирование не требует специнструментов
• При подключении 4-полюсного аппарата следите, чтобы ноль проходил через него - не делайте перемычку
• Выбирайте тип A вместо AC, если в системе есть оборудование с выпрямителями - обычные типы AC не сработают
• Учитывайте глубину монтажа 72 мм - в компактных щитах может не хватить места
