Выключатель дифференциального тока YON max MDL100 3п+N 30mA 25A типАС | MDL100-4P2-25-AC DKC ДКС

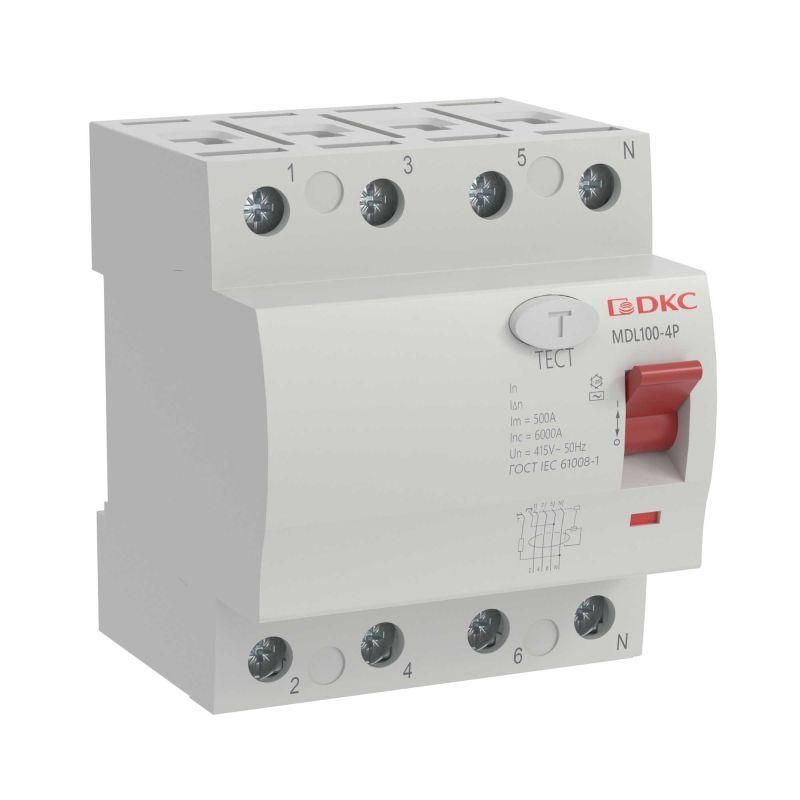

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 25А 30мА тип АС MDL100 - устройство для автоматического отключения электросети при утечке тока, защищающее людей от поражения электричеством и предотвращающее возгорания. Производится в серии YON MAX бренда DKC, артикул MDL100.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 25А 30мА тип АС MDL100 предназначен для защиты человека от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Также он предотвращает возгорание проводки из-за длительной утечки тока. Подходит для установки в распределительных щитах жилых, коммерческих и общественных зданий: квартир, коттеджей, торговых центров, школ, больниц и других объектов социальной инфраструктуры. Работает в трёхфазных сетях с напряжением до 400 В и частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380/220 В
• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может пропускать без перегрева
• Дифференциальный ток: 30 мА - чувствительность к утечке; при превышении этого значения УЗО отключается
• Количество полюсов: 4 (3P+N) - отключает все три фазы и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Тип по току утечки: AC - реагирует на переменный синусоидальный ток утечки, типичный для бытовой и офисной техники
• Отключающая способность при КЗ: 10 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Модульная ширина: 4 модуля - занимает 72 мм на DIN-рейке, совместим с большинством стандартных щитов
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Устойчивость к импульсному току: 10 кА - выдерживает ударные токи, например, от грозовых разрядов
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Рабочая температура: -25…+40 C - можно устанавливать в неотапливаемых помещениях, но не на улице
• Способ монтажа: DIN-рейка - крепится на стандартную рейку шириной 35 мм

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 25А 30мА тип АС MDL100 совместим с любыми модульными щитами, поддерживающими DIN-рейку. Для правильного подключения требуется: - подключение трёх фаз (L1, L2, L3) и нуля (N) к соответствующим клеммам; - ноль не должен проходить через другие УЗО или автоматы до этого устройства; - после монтажа необходимо проверить работоспособность кнопкой «T». Не допускается подключение к сети с постоянным током или с частотой выше 50–60 Гц. Установка возможна только внутри закрытых щитов - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

УЗО MDL100 соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 50807. Обеспечивает класс защиты от поражения током согласно нормам ПУЭ. Наличие сертификатов подтверждает соответствие безопасности при использовании в жилых и общественных зонах. Гарантия производителя - 5 лет.

Преимущества

• 4-полюсная конструкция гарантирует полное отключение всех проводников, включая ноль - снижает риск остаточного напряжения
• Высокая отключающая способность (10 кА) позволяет использовать устройство даже в местах с высокой вероятностью КЗ - например, рядом с силовым оборудованием
• Импульсная устойчивость (10 кА) делает его надёжным в районах с частыми грозами или нестабильной сетью
• Модульная форма (4 модуля) легко интегрируется в компактные щиты без необходимости доработки
• Серия YON MAX известна долговечностью и стабильностью работы в условиях колебаний температуры

Ограничения применения

• Не применяется в сетях с постоянным током - работает только с переменным током типа AC
• Не подходит для открытых площадок, улиц, сырых помещений - степень защиты IP20 не защищает от влаги и пыли
• Не заменяет автоматический выключатель - требует обязательной параллельной установки автомата на 25 А для защиты от перегрузки и КЗ
• Не рекомендован для защиты цепей с высоким уровнем импульсных помех (например, частотные преобразователи) - может давать ложные срабатывания
• Не следует использовать в системах TN-C - необходима система TN-S или TT с отдельным PE-проводником

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры
• Щитовая на этаже многоквартирного дома - отвечает за несколько квартир
• Общий входной УЗО в коттедже перед группой автоматов
• Щит управления конвейера в торговом центре - где есть мощные насосы и двигатели
• Распределительный щит детского сада или медицинского пункта - там, где важна повышенная безопасность

Практические советы

• Перед установкой проверьте, что ноль от УЗО не соединён с другими нулями вне этого устройства - это вызывает ложные срабатывания
• При монтаже в старый щит с ограниченным пространством учтите ширину 72 мм - возможно, потребуется замена существующих устройств
• Проверяйте работу кнопкой «T» ежемесячно - особенно в местах с высокой влажностью
• Если планируете защиту нескольких контуров, используйте координированные УЗО - основной на 100 мА, а ответвления на 30 мА
• Не экономьте на качестве кабеля - плохая изоляция увеличивает фоновые утечки и может вызывать постоянные отключения
• При замене убедитесь, что новый УЗО имеет тот же тип (AC) и ток утечки (30 мА) - замена на более чувствительный вариант (10 мА) может привести к частым сбоям
