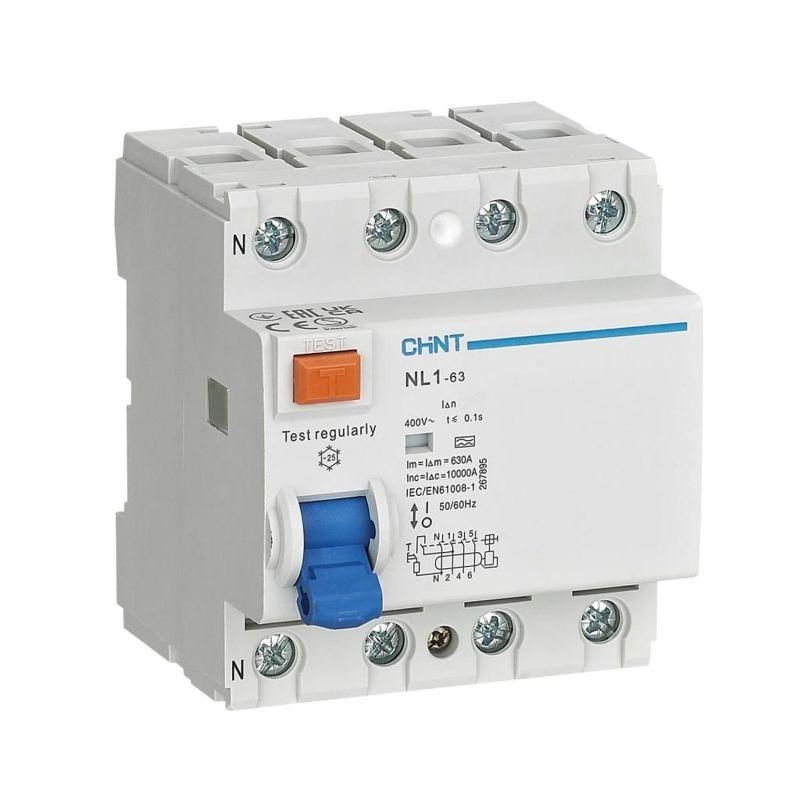

Выключатель дифференциального тока (УЗО) 4п 25А 30мА тип A 10кА NL1-63 CHINT 200368

Устройство защитного отключения (УЗО) 4P 25A 30mA 10kA тип A от бренда CHINT, артикул 200368, обеспечивает защиту от поражения электрическим током и предотвращает возгорания при утечках тока в трёхфазных сетях. Это электромеханическое устройство из серии NL1, предназначенное для надёжной работы в промышленных и коммерческих объектах.

Назначение и область применения

УЗО 4P 25A 30mA 10kA тип A защищает людей от поражения электрическим током при косвенном прикосновении к токоведущим частям, а также предотвращает возгорания, вызванные утечками тока в проводке. Подходит для установки в трёхфазных сетях с нулевым проводником - например, в распределительных щитах производственных цехов, офисных зданий, торговых комплексов и многоквартирных домов с трёхфазным вводом. Устройство реагирует на переменный и пульсирующий постоянный ток утечки, что делает его совместимым с современным оборудованием, включая частотные преобразователи, ИБП и светодиодные драйверы.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток через устройство без перегрева
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты человека
• Количество полюсов: 4 - защита всех фаз и нуля одновременно
• Отключающая способность при КЗ: 10 кА - способность безопасно прервать ток короткого замыкания
• Тип по току утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки
• Номинальное напряжение: 400 В - для трёхфазных систем 230/400 В
• Напряжение изоляции: 500 В - гарантия безопасности при скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от молний)
• Частота: 50/60 Гц - работает в любых стандартах сети
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от пыли и влаги
• Рабочий диапазон температур: -25…+40 C - подходит для установки в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитано на нормальные условия без пылевых осаждений и конденсата
• Механическая и электрическая износостойкость: 2000 циклов включения/отключения

Совместимость и монтаж

УЗО 4P 25A 30mA 10kA тип A монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать полярность: входные и выходные клеммы помечены, ноль подключается строго к соответствующему выводу. Устройство требует подключения ко всем четырём проводникам - три фазы и ноль. Нельзя использовать его в однофазных цепях без нуля. Совместимо с автоматическими выключателями серии CHINT NL1, а также другими устройствами, установленными на DIN-рейке. Монтаж выполняется после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ R 51326.1. Электромеханическая конструкция обеспечивает работу даже при отсутствии внешнего питания - устройство срабатывает благодаря дифференциальному трансформатору, а не электронике. Индикаторное окно показывает состояние контактов: зелёный цвет - включено, красный - отключено. Работоспособность следует проверять ежемесячно с помощью кнопки «Тест».

Преимущества

• Электромеханическая схема - надёжнее электронных аналогов, особенно при перебоях в питании
• Тип A - подходит для оборудования с выпрямителем (частотники, ИБП, LED-драйверы)
• Высокая отключающая способность (10 кА) - защищает от аварийных токов в промышленных сетях
• Чёткая индикация состояния - позволяет быстро определить причину отключения
• Совместимость с сериями CHINT NL1 - удобно комплектовать щиты одной линейкой

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц
• IP20 - нельзя устанавливать во влажных местах (бани, уличные щитовые, подвалы без отопления)
• Не рекомендуется для защиты от прямого прикосновения - используется как дополнительная защита
• Не подходит для цепей без нулевого провода - требуется 4-проводная система
• Не заменяет автоматический выключатель - нуждается в последовательной защите от перегрузок и КЗ

Примеры использования

• Защита трёхфазного станка с ЧПУ, где есть частотный преобразователь
• Щитовая в торговом центре - защита группы розеток и освещения
• Распределительный щит многоэтажного дома с трёхфазным вводом
• Производственный участок с насосами, вентиляторами и сварочным оборудованием

Практические советы

• Перед установкой проверьте соответствие посадочного места на DIN-рейке - ширина устройства должна точно соответствовать 4 модулям (17,5 мм × 4 = 70 мм)
• Подключение нуля обязательно - неверное подключение приведёт к отказу срабатывания
• Не используйте УЗО 4P вместо двух 2P - это снижает надёжность и усложняет диагностику
• При групповой защите нескольких контуров - убедитесь, что суммарная утечка не превышает 30 мА
• Обязательно тестируйте устройство кнопкой «Тест» один раз в месяц - это законодательно рекомендовано
• При частых ложных срабатываниях - проверьте изоляцию кабелей и наличие повреждённых приборов
