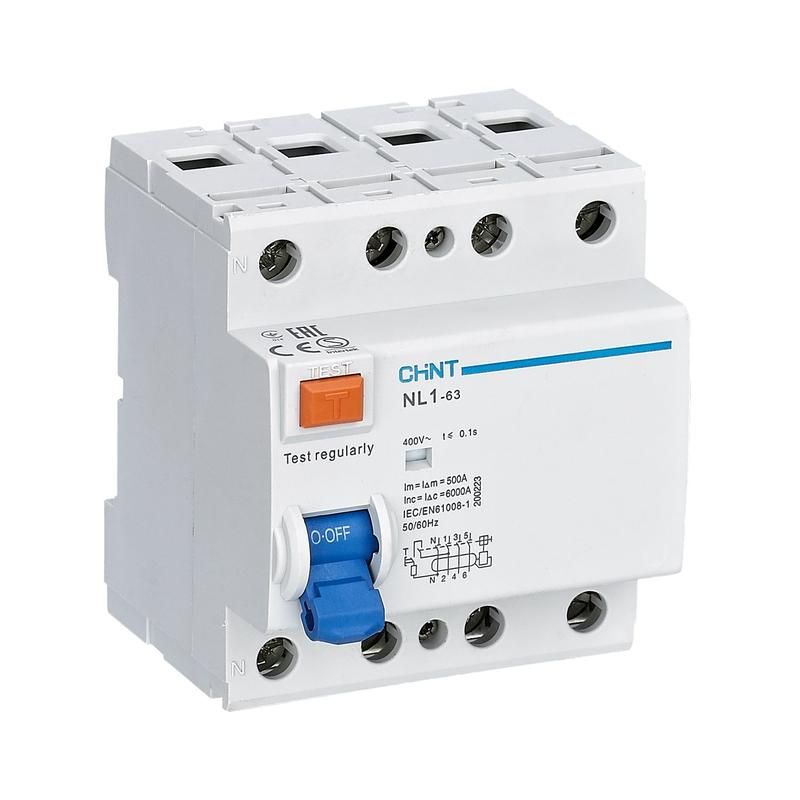

Выключатель дифференциального тока (УЗО) 4п 25А 30мА тип AC 6кА NL1-63 (R) CHINT 200223

Устройство защитного отключения (УЗО) NL1-63 4П 25А 30мА тип AC 6кА (DB) (R) от бренда CHINT предназначено для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях 400 В. УЗО NL1-63 работает в составе распределительных щитов жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NL1-63 4П 25А 30мА тип AC 6кА (DB) (R) защищает человека от поражения электрическим током при косвенном прикосновении — например, когда повреждается изоляция провода и ток утекает на корпус оборудования. Также устройство снижает риск возгорания, вызванного длительной утечкой тока даже ниже уровня срабатывания автоматического выключателя.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, где есть группы розеток, водонагреватели, стиральные машины, насосы и другое оборудование с высоким риском утечки тока. Применяется в системах TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 25 А — максимальная постоянная нагрузка, которую может выдерживать УЗО без перегрузки;
• Номинальный ток утечки: 30 мА — чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип тока утечки: AC — реагирует на синусоидальную переменную утечку, типичную для бытовой техники и освещения;
• Номинальное напряжение: 400 В — рассчитано на трёхфазные сети 230/400 В;
• Отключающая способность при КЗ: 6 кА — способен безопасно отключить цепь при коротком замыкании до этой величины;
• Количество полюсов: 4 — защищает все три фазы и ноль одновременно, что важно для трёхфазных потребителей;
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения (например, от молний);
• Частота: 50/60 Гц — совместимо со всеми стандартными сетями;
• Рабочая температура: от -25°C до +40°C — допустимый диапазон для внутренней установки в помещениях;
• Степень защиты IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли;
• Степень загрязнения 2 — предназначен для установки в условиях с умеренной запылённостью (обычные помещения).

Совместимость и монтаж

УЗО NL1-63 4П 25А 30мА тип AC 6кА (DB) (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется соблюдать полярность: входные и выходные клеммы помечены, нулевой провод подключается к соответствующему выводу. Все четыре полюса должны быть задействованы — нельзя использовать только три фазы без нуля.

Совместим с автоматическими выключателями серии NL1 и другими устройствами, установленными на DIN-рейке того же класса. Не рекомендуется устанавливать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

УЗО NL1-63 соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность устройств дифференциального тока. Конструкция — электромеханическая, то есть работает без внешнего питания, что делает её надёжной даже при отсутствии напряжения в сети.

Преимущества

• Электромеханическая конструкция обеспечивает работу без зависимости от напряжения сети — важное преимущество при аварийных ситуациях;
• Индикатор положения контактов — цветное окно показывает, было ли УЗО отключено из-за утечки тока или механически;
• Высокая отключающая способность (6 кА) позволяет применять устройство в местах с возможными большими токами КЗ;
• Совместимость с четырёхполюсными схемами — идеально для трёхфазных мощных потребителей с нулём;
• Проверяемость через кнопку «Тест» — возможность ежемесячной диагностики работоспособности без специнструментов.

Ограничения применения

• Не применяется в сетях с постоянным током или пульсирующим током утечки — для таких задач нужен тип A или B;
• IP20 не защищает от влаги — нельзя устанавливать во влажных помещениях (бани, уличные щитовые), на открытых площадках или в сырых подвалах без дополнительной защиты;
• Не предназначен для частого включения/выключения — используется как защитное, а не операционное устройство;
• Не подходит для защиты одного однофазного контура — для этого достаточно 2P УЗО, 4P избыточен и дороже;
• Работает только при наличии нулевого провода — не может использоваться в IT-системах без заземления.

Примеры использования

• Защита трёхфазного станка с металлообрабатывающими инструментами в цеху;
• Щитовая группа для кухни с плитой, духовым шкафом и холодильником в многоквартирном доме;
• Общий ввод в административное здание перед группой розеточных контуров;
• Защита системы водоснабжения с трёхфазным насосом в коттедже.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» — УЗО должно отключиться. Если нет — устройство неисправно;
• Проверяйте работоспособность хотя бы один раз в месяц — особенно в местах с повышенной влажностью или старой проводкой;
• При проектировании учтите посадочные размеры: УЗО занимает 4 модуля на DIN-рейке — планируйте место в щите;
• Не используйте УЗО без автоматического выключателя — он не защищает от перегрузки и КЗ, только от утечки;
• Если в цепи есть частотные преобразователи, светодиодные драйверы или ИБП — выбирайте тип A или B, так как AC может не сработать;
• При установке в щит с несколькими УЗО — соблюдайте координацию: верхнее УЗО должно иметь более высокую чувствительность или время срабатывания, чтобы избежать ложных отключений.
