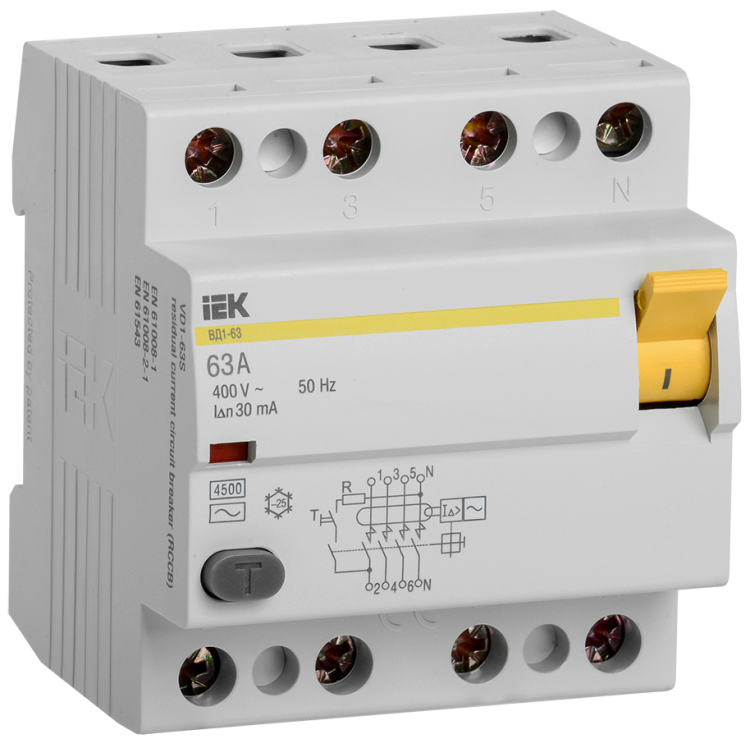

Выключатель дифференциального тока ВД1-63 KARAT 4п 63А 30мА IEK (ИЭК) MDV10-4-063-030

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в сетях с переменным током. Устройство сочетает надежную работу, компактный монтаж на DIN-рейку и соответствие российским нормативам, что делает его популярным решением в промышленной и коммерческой автоматизации.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип AC ВД1-63 защищает людей от поражения электрическим током при утечках через тело человека или поврежденную изоляцию. Он реагирует только на синусоидальные переменные токи утечки (тип AC), не срабатывает на постоянные или импульсные токи. Подходит для установки в распределительных щитах объектов с трехфазными потребителями: станки, насосы, системы вентиляции, конвейеры, освещение и другое оборудование с нейтральным проводником.

Технические характеристики

• Номинальный ток: 63 А - максимальный длительно допустимый ток нагрузки
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, соответствует требованиям безопасности для защиты людей
• Количество полюсов: 4 - три фазы и один нулевой провод, все контролируются одновременно
• Род тока: переменный (AC) - работает только в сетях 50 Гц, не предназначено для постоянного тока
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети 380–400 В
• Отключающая способность при КЗ: 3 кА - способен безопасно отключить цепь при коротком замыкании до этой величины
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока без выхода из строя
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм) на рейке
• Глубина монтажа: 74 мм - требуется свободное пространство за щитом
• Максимальное сечение кабеля: 35 мм2 - подключение жил до этого размера
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, подходит для неотапливаемых помещений

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают более плотный контакт, снижают нагрев и предотвращают ослабление соединения при вибрациях. Максимальное сечение кабеля - 35 мм2, подходят медные жилы. Конструкция предусматривает, что нейтраль замыкается первым и отключается последним - это исключает риск “обрыва нуля” и перекоса фаз при аварийном отключении. Защелка имеет двойную фиксацию: устройство легко вставляется и надежно удерживается даже при вибрациях.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип AC ВД1-63 соответствует ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствует международным требованиям к устройствам защитного отключения типа AC. Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий, поэтому должен использоваться совместно с аппаратами защиты по току (например, автоматическими выключателями).

Преимущества

• Насечки на зажимах - повышают долговечность соединений и снижают риск перегрева
• Эргономичная кнопка TEST - удобно проверять работоспособность без инструментов
• Порядок коммутации нейтрали - предотвращает перекос фаз, важен для чувствительного оборудования
• Двойная фиксация защелки - обеспечивает устойчивость к вибрациям и механическим воздействиям
• Совместимость с сериями KARAT - можно использовать в комплексных решениях IEK

Ограничения применения

• Не применяется в сетях с постоянным током или пульсирующим током утечки - для таких задач нужны УЗО типа A или B
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель перед УЗО
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах
• Требуется минимум 74 мм глубины за щитом - не подходит для тонких шкафов
• Работает только при температуре выше -25C - не рекомендуется для холодных складов без отопления

Примеры использования

• Защита группы мощных станков с трехфазным питанием и нейтралью
• Щитовая защита конвейерной линии на заводе
• Автоматизация систем водоснабжения с насосами и частотными преобразователями
• Распределительный щит торгового центра с группой розеток и освещения

Практические советы

• Выбирая УЗО, всегда проверяйте, что автоматический выключатель с нужным номиналом (например, 63 А) установлен перед ним - он будет защищать от перегрузок
• При подключении следите, чтобы ноль проходил через нейтральный полюс УЗО - неверное подключение приведёт к отказу работы
• Проверяйте функциональность кнопкой TEST ежемесячно - особенно в условиях повышенной влажности или вибраций
• Не используйте этот УЗО вместо дифавтомата - он не имеет встроенную защиту от сверхтоков
• Для новых проектов учитывайте, что ВД1-63 - часть серии KARAT от IEK, значит, совместим с другими элементами этой линейки
