Выключатель дифференциальный (УЗО) УЗО-03 4п 63А 30мА тип AC 6кА | 14236DEK DEKraft APC

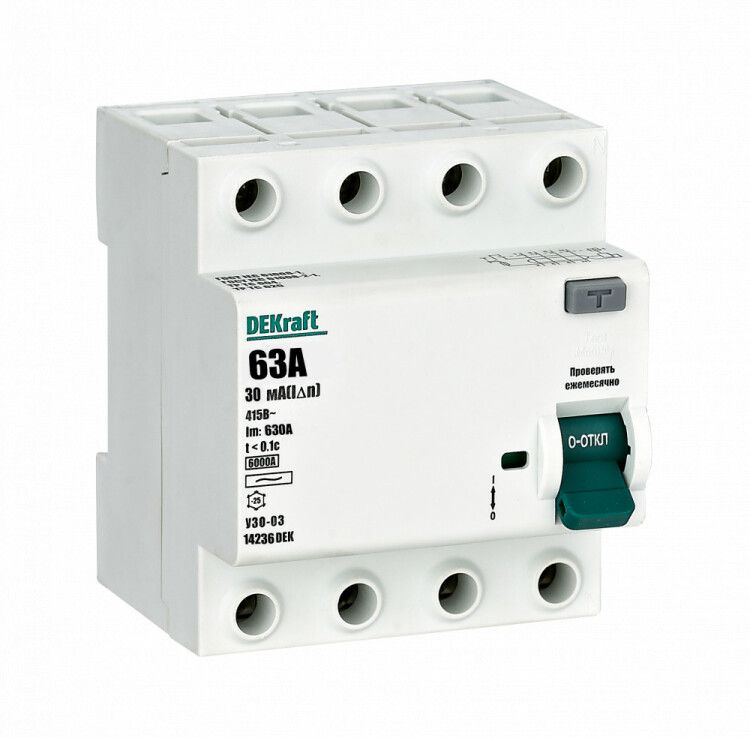

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип AC 6 кА УЗО-03 от DEKraft предназначен для защиты людей и оборудования от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это надёжное электромеханическое устройство, совместимое с DIN-рейкой, используется в промышленных и коммерческих электросетях до 400 В переменного тока.

Назначение и область применения

УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Особенно важно применение этого устройства там, где есть повышенная опасность - в помещениях с высокой влажностью, на производствах, в системах освещения, насосных станциях, конвейерах и других объектах с мощными нагрузками. УЗО-03 работает в сетях с напряжением до 400 В и частотой 50/60 Гц.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 63 А
• Дифференциальный ток срабатывания: 30 мА - чувствительность достаточна для защиты жизни человека
• Количество полюсов: 4 - обеспечивает защиту всех фаз и нулевого провода одновременно
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки, типичные для бытовых и промышленных нагрузок
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Ширина по модулям: 4 (90 мм) - занимает 4 стандартных модуля на DIN-рейке
• Глубина монтажа: 75,5 мм - требует соответствующего места в щите
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Способ монтажа: на DIN-рейку - стандартный для современных распределительных щитов
• Степень загрязнения: 2 - допустимо использование в условиях с небольшим количеством пыли и неагрессивной средой

Совместимость и монтаж

УЗО-03 устанавливается на DIN-рейку в распределительном щите. Для правильной работы необходимо сочетать его с автоматическим выключателем, который защищает само УЗО от перегрузок и КЗ. Номинальный ток автомата должен быть **выше** на одну ступень: - при использовании УЗО-03 (63 А) - автомат должен быть на 80 А или 100 А (не ниже); - нельзя использовать автомат на 63 А или меньше - это нарушит принцип координации и может привести к выходу УЗО из строя. Подключение выполняется согласно схеме на корпусе: входные клеммы сверху, выходные - снизу. Все четыре полюса должны быть подключены - L1, L2, L3, N. Ноль обязательно проходит через УЗО, иначе защита не будет работать.

Безопасность и стандарты

УЗО-03 соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция гарантирует работу даже при отсутствии внешнего питания - устройство сработает при любой утечке, в том числе при обрыве нуля. Применение в соответствии с ПУЭ и ГОСТ Р 50669 обеспечивает соответствие нормам безопасности.

Преимущества

• Электромеханический принцип действия - не зависит от сети, работает при любых аварийных режимах
• Высокая отключающая способность (6 кА) - надёжно справляется с короткими замыканиями
• Защита всех четырёх проводников - исключает риск утечки через ноль
• Устойчивость к низким температурам - можно использовать в неотапливаемых щитовых
• Простая проверка функционала кнопкой “Т” - тестирование без специнструментов

Ограничения применения

• Не предназначено для защиты от постоянного тока - не работает в цепях с DC
• Тип AC - не реагирует на пульсирующий постоянный ток (например, от выпрямителей или ИБП); для таких случаев требуется тип A или B
• IP20 - запрещена установка во влажных, открытых или пыльных местах без дополнительной защиты
• Не заменяет автоматический выключатель - требует обязательной парной установки с аппаратом защиты от перегрузки
• Не рекомендуется для однофазных бытовых цепей - слишком большой номинал (63 А) для жилых помещений

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с питанием 380 В и нулём
• Осветительная сеть торгового зала с несколькими группами света
• Система вентиляции с насосами и двигателями
• Распределительный щит многоэтажного офисного здания
• Объекты с высокой плотностью потребления энергии: серверные, кухни, теплицы

Практические советы

• Перед монтажом всегда проверяйте целостность изоляции и отсутствие КЗ в защищаемой цепи
• При установке в щит с множеством УЗО используйте селективную схему - чтобы не отключались все группы при одной утечке
• Проверяйте работу кнопкой “Т” хотя бы один раз в месяц
• Не соединяйте ноль после УЗО с заземлением - это нарушит работу и сделает защиту бесполезной
• Учитывайте глубину монтажа (75,5 мм): выбирайте щит с достаточным внутренним объёмом
• Для сетей с частыми помехами (частотники, сварочные аппараты) рассмотрите возможность перехода на УЗО типа A
