Выключатель дифференциального тока (УЗО) 4п 63А 30мА тип AC City9 Set 400В SE C9R36463 APC

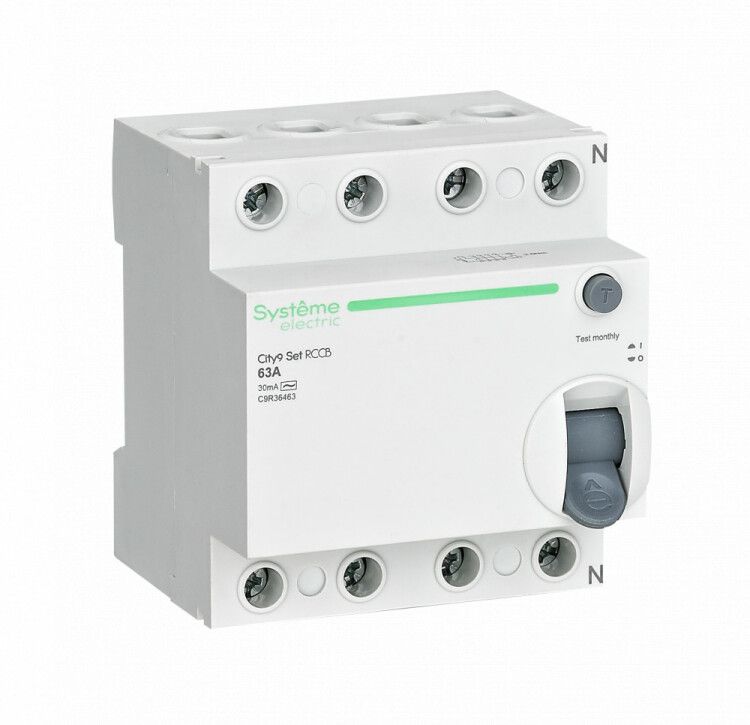

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип AC 400 В от бренда Systeme Electric - это электромеханическое устройство защиты для четырёхпроводных сетей 400 В, обеспечивающее безопасность людей при утечках тока до 30 мА. Артикул c9r36463 относится к серии City9 SET и предназначен для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот УЗО защищает людей от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Он реагирует на дифференциальный ток утечки - когда часть тока уходит не через ноль, а через землю, например, через человека или повреждённую изоляцию. Установленная уставка 30 мА соответствует нормам безопасности для жилых, общественных и производственных помещений.

Подходит для защиты групповых цепей в трёхфазных сетях 400 В: оборудование на заводах, насосные станции, системы вентиляции, кондиционирования, пищевые производства, где есть риск контакта с металлическими корпусами.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети с нулём (TN-S, TN-C-S).
• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева.
• Дифференциальный ток утечки: 30 мА - чувствительность для защиты людей; срабатывает при утечке выше этой величины.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный); не сработает на постоянный или импульсный ток.
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно.
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до этой мощности.
• Изоляция: 500 В рабочее, 4 кВ импульсное - надёжная изоляция между контактами и корпусом.
• Частота: 50/60 Гц - совместим с сетями России и Европы.
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; требует установки внутри закрытого щита.
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке согласно стандарту IEC 60898.
• Глубина монтажа: 45 мм - минимальный зазор для свободного монтажа и проводки.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип AC 400 В монтируется на стандартную DIN-рейку шириной 35 мм. Подключение возможно как сверху, так и снизу - удобно при компактной сборке щита. Все клеммы имеют защитные крышки и предназначены для медных проводов сечением до 25 мм2.

Не допускается использование с источниками постоянного тока или оборудованием, генерирующим высокочастотные помехи (например, частотными преобразователями), поскольку тип AC не реагирует на такие утечки.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция гарантирует работу даже при отсутствии питания - не зависит от внешнего источника энергии. Кнопка «Тест» позволяет ежемесячно проверять исправность механизма без специнструментов.

Преимущества

• Электромеханический принцип действия - надёжнее электронных аналогов при скачках напряжения и аварийных ситуациях.
• Защита всех четырёх проводников - исключает риск возникновения потенциала на нулевой жиле при утечке.
• Безопасные клеммы с изолирующими крышками снижают риск случайного прикосновения во время обслуживания.
• Явная индикация состояния - рычаг легко определяет, сработало ли УЗО или просто отключено вручную.

Ограничения применения

• Не применяется в системах с постоянным током утечки (например, солнечные установки, зарядные станции EV).
• Не защищает от перегрузок и коротких замыканий - требуется обязательная параллельная установка автоматического выключателя.
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице или в сырых помещениях без дополнительной защиты.
• Работает только с переменным током утечки - не подходит для оборудования с выпрямителями, импульсными блоками питания.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток в кухне и ванной.
• Производственный участок с трёхфазными станками - предотвращение удара током при пробое изоляции на корпус.
• Климатаческий комплекс с насосами и вентиляторами - защита от утечек в условиях повышенной влажности.
• Объекты с системами освещения и управления на базе PLC - обеспечение безопасности обслуживающего персонала.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное сечение 25 мм2, меньшие можно использовать без проблем.
• При установке соблюдайте полярность: L1–L3 и N должны быть подключены точно к указанным клеммам, иначе УЗО будет некорректно работать.
• Проверяйте кнопку «Test» хотя бы один раз в месяц - это единственный способ убедиться, что механизм не «завис» со временем.
• Не используйте этот УЗО как основной автомат - он не имеет тепловой или электромагнитной защиты от перегрузки. Обязательно ставьте перед ним автомат на 63 А.
• При сборке щита оставляйте минимум 45 мм глубины - иначе не получится правильно заправить провода и закрыть крышку.
