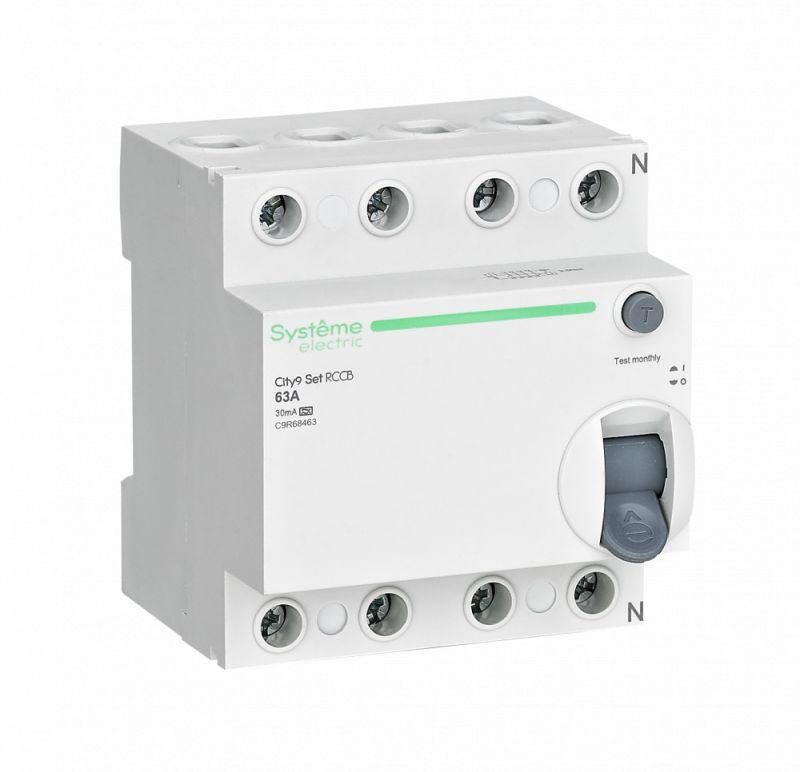

Выключатель дифференциального тока (УЗО) 4п 63А 30мА тип A City9 Set 400В SE C9R68463 APC

Выключатель дифференциального тока City9 SE c9r68463 - четырёхполюсное устройство защитного отключения (УЗО) с номинальным током 63 А и порогом срабатывания 30 мА, предназначенное для защиты людей и оборудования в трёхфазных сетях 400 В. Монтируется на DIN-рейку, подходит для промышленных и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока City9 SE c9r68463 защищает от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Его применяют там, где есть риск утечки тока через оборудование или человека - например, на производствах с мощными станками, насосами, системами вентиляции, конвейерами, а также в распределительных щитах торговых центров, складов и административных зданий.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток)
• Номинальный ток: 63 А
• Дифференциальный ток утечки: 30 мА - чувствительность, обеспечивающая безопасность людей
• Тип по току утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от частотных преобразователей и современной электроники)
• Количество полюсов: 4 - защита всех фаз и нулевого провода одновременно
• Отключающая способность при КЗ: 6 кА - способен выдерживать и отключить ток короткого замыкания до этой величины
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высокочастотным перенапряжениям
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри шита
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель дифференциального тока City9 SE c9r68463 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение возможно как сверху, так и снизу - удобно при компактной сборке щитов. Все клеммы закрыты и имеют защиту от случайного прикосновения. Для правильной работы требуется соблюдение полярности: ноль обязательно подключается к соответствующему контакту. Устройство не имеет встроенной защиты от перегрузки - его используют совместно с автоматическим выключателем.

Безопасность и стандарты

Выключатель дифференциального тока City9 SE c9r68463 соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Он прошёл испытания на надёжность срабатывания при различных типах утечек. Кнопка «Тест» позволяет ежемесячно проверять работоспособность устройства без демонтажа - достаточно нажать её и убедиться, что аппарат отключился.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии питания сети (не зависит от внешнего источника)
• Тип А - подходит для современных нагрузок с выпрямителями (ИБП, ЧРП, LED-освещение)
• Защитные клеммы снижают риск травм при обслуживании
• Чёткая механическая индикация положения (вкл./выкл.)
• Совместим с другими элементами серии City9 SET - легко формировать унифицированные щиты

Ограничения применения

• Не предназначено для защиты от перегрузок и коротких замыканий - необходимо использовать вместе с автоматическим выключателем
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты корпуса
• Не рекомендовано применение в сетях с постоянным током выше допустимых значений - только переменный ток 50/60 Гц
• Требуется свободное место глубиной минимум 45 мм в щите

Примеры использования

• Щит управления станком с ЧПУ - защита от утечек через металлический корпус
• Распределительный щит холодильного комплекса - защита от пробоя изоляции в компрессорах
• Общий входной УЗО в офисном помещении с большим количеством компьютеров и оргтехники
• Подъездные щиты многоквартирных домов - когда нужна защита всей трёхфазной группы потребителей

Практические советы

• Перед установкой проверьте соответствие номинала автомата (например, 63 А) и выбранного УЗО - они должны совпадать
• При использовании нескольких УЗО в одном щите следите за координацией срабатывания - чтобы не было ложных отключений
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложное срабатывание
• Проверяйте работу кнопкой «Тест» хотя бы один раз в месяц
• При замене старого УЗО учитывайте габариты: City9 SE c9r68463 занимает 4 модуля - убедитесь, что в щите хватает места
