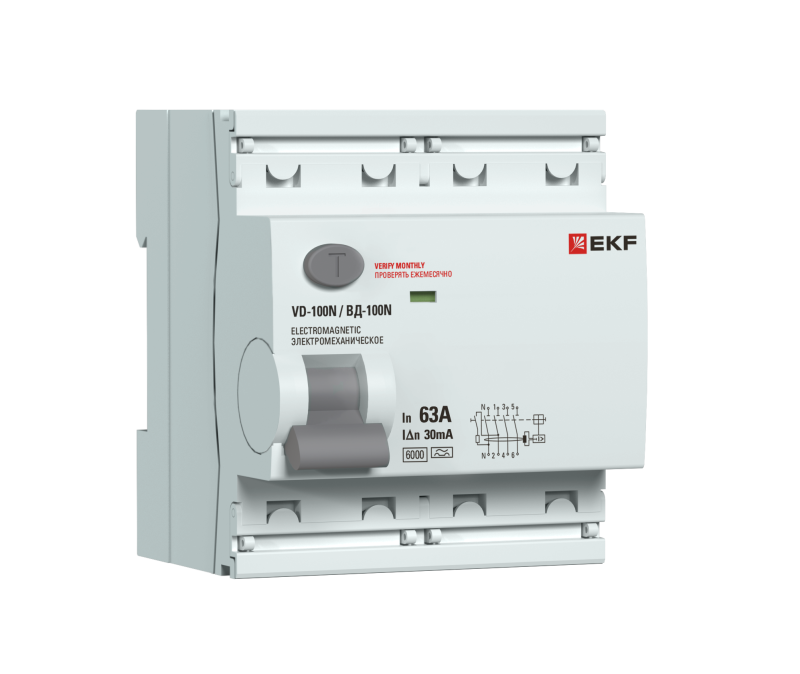

Выключатель дифференциального тока ВД-100N 4п 63А 30мА (тип A, эл-мех) 6кА PROXIMA | E1046MA6330 |EKF

Выключатель дифференциального тока ВД-100N 4P 63А 30мА тип A 6кА электромеханический от бренда EKF - устройство для защиты человека и оборудования от утечек тока в сетях 230/400 В. Артикул e1046ma6330 подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока ВД-100N 4P 63А 30мА тип A 6кА электромеханический защищает от поражения электрическим током при прикосновении к токоведущим частям, а также предотвращает пожары, вызванные утечками тока через поврежденную изоляцию, замыканиями на корпус или землю. Устройство работает в сетях переменного тока 50 Гц с напряжением до 400 В. Подходит для групповых линий в квартирах, офисах, производственных помещениях, где есть оборудование с высокой вероятностью утечек - например, насосы, конвейеры, станки, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 63 А
• Дифференциальный ток срабатывания: 30 мА - чувствительность для защиты людей
• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно
• Тип по току утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от частотных преобразователей, ИБП, LED-освещения)
• Номинальная отключающая способность: 6 кА - выдерживает токи КЗ до этого значения
• Номинальное импульсное напряжение: 4 кВ - устойчив к скачкам напряжения
• Напряжение изоляции: 660 В - безопасна при перегрузках по напряжению
• Частота: 50 Гц
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от воды и пыли
• Монтаж: на DIN-рейку, занимает 4 модуля
• Сечение провода: 1–16 мм2 - совместим с медными и алюминиевыми жилами
• Глубина монтажа: 72 мм - требует достаточного места внутри щита
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (нет пыли, влаги, металлической стружки)

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N 4P 63А 30мА тип A 6кА электромеханический устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением 1–16 мм2. Особенность - возможность подключения шин PIN и FORK как сверху, так и снизу, что упрощает сборку щитов с двусторонним подходом. Максимальный момент затяжки винтов - 3 Нм, что обеспечивает надежный контакт без перетяга. Все клеммы имеют встроенную пломбировку - после первого монтажа доступ к болтам закрыт, исключая несанкционированное вмешательство. Устройство не требует внешнего питания - полностью электромеханическое, поэтому работает даже при отсутствии нуля.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N 4P 63А 30мА тип A 6кА электромеханический соответствует требованиям ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Все внутренние элементы дополнительно изолированы, снижая риск пробоя. Индикаторное окно показывает реальное положение контактов - видно, включен ли аппарат, даже если он сработал.

Преимущества

• Электромеханическая конструкция - не зависит от сети, работает при обрыве нуля
• Поддержка алюминиевых и медных проводов - универсальность для старых и новых систем
• Пломбировка клемм - соответствие нормам безопасности и профилактика вмешательства
• Индикатор состояния контактов - быстрая диагностика причины отключения
• Широкий диапазон рабочих температур - надежная работа в неотапливаемых помещениях
• Увеличенный момент затяжки винтов - минимизация нагрева и потерь контакта

Ограничения применения

Выключатель дифференциального тока ВД-100N 4P 63А 30мА тип A 6кА электромеханический нельзя использовать в условиях сильного загрязнения (пыль, масло, металлическая стружка) - степень защиты IP20 не обеспечивает герметичность. Также не предназначен для установки вне помещений или в сырых местах (ванная, подвал без вентиляции). Не рекомендуется применять в цепях с постоянным током утечки выше 6 мА - возможны ложные срабатывания. Не подходит для защиты одного прибора - только для групповой нагрузки. Не имеет функции автоматического восстановления - после срабатывания требуется ручное включение.

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая группа для станков с ЧПУ, где используется частотный регулятор
• Общий входной УЗО в щите многоквартирного дома перед счетчиками
• Цепи освещения с LED-лампами и драйверами, создающими пульсирующие утечки
• Промышленные конвейеры с двигателями и частотниками

Практические советы

• Перед монтажом проверьте сечение проводов - не используйте жилы меньше 1 мм2 или больше 16 мм2
• При использовании алюминиевых проводов обязательно обработайте их специальной пастой и плотно затяните винты
• Не забудьте оставить место для тепловыделения - не устанавливайте рядом с другими приборами вплотную
• Проверяйте работу устройства ежемесячно кнопкой “T” - тестирование гарантирует исправность
• При установке в щит с несколькими УЗО - соблюдайте координацию по времени срабатывания, чтобы избежать ложных отключений
• Убедитесь, что глубина щита ≥72 мм - иначе устройство не поместится
