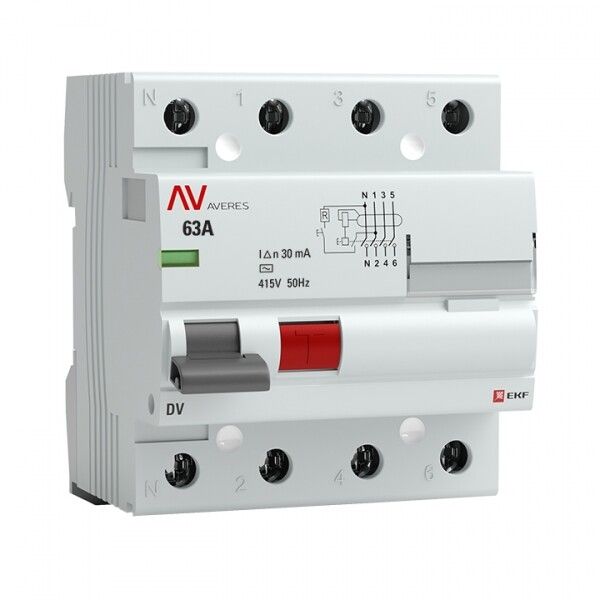

Выключатель дифференциальный (УЗО) DV 4п 63А 30мА тип AC AVERES | rccb-4-63-30-ac-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО 4 полюса 63 А 30 мА предназначено для защиты от токов утечки в трёхфазных сетях переменного тока. Обеспечивает безопасность при случайном прикосновении к оголённым проводникам или повреждённой изоляции оборудования. Особенно важно применять его там, где есть повышенная опасность поражения током - в ванных комнатах, на производстве, в кухнях, на стройплощадках. УЗО не защищает от перегрузок и КЗ - для этого требуется параллельная установка автоматического выключателя.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку до 14 кВт в трёхфазной сети 400 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, достаточен для защиты жизни человека
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (не подходит для постоянного или импульсного тока)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 10 кА - способен отключить цепь даже при крупном КЗ
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Поперечное сечение провода: 1–25 мм2 - подходит для медных и алюминиевых кабелей стандартного сечения
• Степень защиты IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: -10...+50 C - подходит для помещений с нормальным микроклиматом, не предназначен для улицы
• Модульная ширина: 4 модуля - занимает 72 мм в щите
• Глубина монтажа: 50 мм - требует свободного места за DIN-рейкой
• Частота: 50 Гц - работает только в сетях с частотой 50 Гц (стандарт для России и Европы)
• Серия: AVERES - соответствует требованиям IEC 61008 и ГОСТ Р 50030
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку шириной 35 мм. Установка возможна в любом направлении - вертикально или горизонтально. Для работы необходимы четыре фазных провода (L1, L2, L3, N) - ноль обязательно проходит через устройство. Нельзя использовать с системами TN-C, так как нулевой провод совмещён с заземлением. Подключение выполняется к клеммам с защитными шторками - перед работой отключите питание. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Превышение этих значений снижает контактное давление и увеличивает риск нагрева.

Безопатность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Сертифицировано для эксплуатации в условиях климатического исполнения УХЛ4 - то есть в помещениях с умеренным и холодным климатом, при наличии вентиляции и контролируемой влажности. Степень загрязнения 2 - допускается наличие неметаллической пыли и небольших конденсатов, но не агрессивных сред.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, сохраняет функциональность даже при отключении напряжения
• Высокая отключающая способность 10 кА - надёжно справляется с аварийными режимами
• Окно реального состояния контактов - позволяет визуально определить, разомкнуты ли контакты после срабатывания
• Защитные шторки на клеммах - исключают случайное прикосновение к токоведущим частям при установленном устройстве
• Окно для маркировки - удобно для быстрого идентификации цепи в щите
• Литая лицевая панель - прочная, не деформируется, легко моется
• Поддержка дополнительных аксессуаров - можно подключить блокировку, сигнализацию или дистанционное управление

Ограничения применения

• Не применяется в сетях с постоянным током или импульсными утечками - для таких задач нужен тип A или B
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата в цепи
• Не подходит для открытой установки - IP20 не защищает от воды и пыли
• Не рекомендовано использование в местах с температурой ниже -10 C или выше +50 C
• Нельзя использовать в системах TN-C - требуются системы TN-S или TT
• Не подходит для цепей с высоким уровнем гармоник (например, мощные ИБП, светодиодные драйверы) - возможны ложные срабатывания

Примеры использования

• Щитовая на этаже многоквартирного дома - защита всей группы розеток
• Производственный участок с трёхфазными станками - предотвращение поражения при пробое корпуса
• Котельная или насосная - защита от утечек в оборудовании с металлическим корпусом
• Автомобильный сервис - защита розеток для зарядки и инструментов
• Общественные туалеты, бассейны - где повышенная влажность и риск поражения

Практические советы

• Выбирая УЗО, проверьте соответствие типа AC вашей нагрузке - если есть частотные преобразователи, LED-драйверы или компьютеры, лучше выбрать тип A
• При монтаже соблюдайте полярность: ноль (N) всегда подключается к клемме с пометкой N, фазы - к L1-L3
• Проверяйте работоспособность кнопкой “T” ежемесячно - это гарантирует, что устройство не вышло из строя
• Учитывайте глубину монтажа 50 мм - убедитесь, что за рейкой достаточно места, особенно если используются кабельные каналы
• Для сложных схем используйте аксессуары: блокираторы для запрета включения, световые индикаторы срабатывания
• Не соединяйте несколько УЗО последовательно - это может привести к селективности и ложным отключениям
