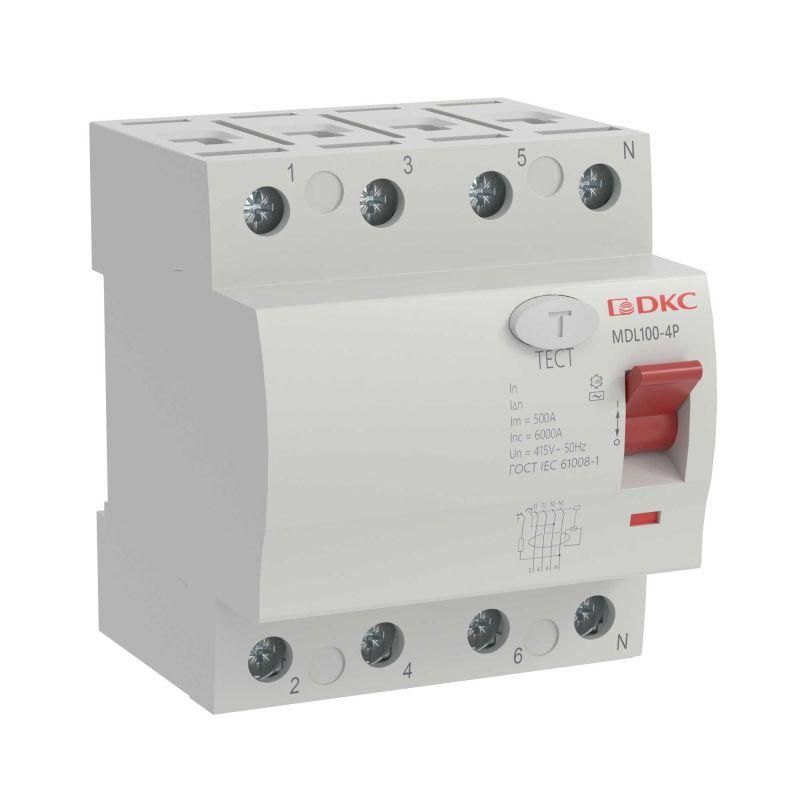

Выключатель дифференциального тока YON max MDL100 3п+N 300mA 63Aтип АС | MDL100-4P4-63-AC DKC ДКС

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 63А 300мА тип AC MDL100 - устройство для автоматического отключения электросети при утечке тока, предотвращающее риск поражения человека и возникновения пожара. Производится в серии YON MAX бренда DKC, артикул MDL100, рассчитан на использование в трёхфазных сетях 400 В.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 63А 300мА тип AC MDL100 защищает электроустановки от последствий утечек тока через изоляцию или человеческий организм. Подходит для установки в распределительных щитах зданий, где требуется защита всей группы потребителей - например, в квартирах, офисах, производственных помещениях и общественных объектах. УЗО не предназначено для защиты от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети с нулём (380/220 В)
• Номинальный ток: 63 А - допустимый постоянный ток через устройство
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечке; срабатывает при превышении этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный
• Отключающая способность при КЗ: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 4 (3P+N) - отключает три фазы и ноль одновременно
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от -25C до +40C - не предназначен для открытой установки на улице
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 63А 300мА тип AC MDL100 устанавливается на DIN-рейку шириной 35 мм в распределительном щите. Для правильного подключения необходимо соблюдать полярность: входные провода - сверху, выходные - снизу. Ноль (N) подключается к соответствующему контакту, фазы L1–L3 - к остальным. УЗО не имеет встроенной защиты от перегрузки - его обязательно комбинируют с автоматическим выключателем на 63 А. Убедитесь, что сечение кабеля соответствует току 63 А (минимум 10 мм2 медный).

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Сертифицировано для использования в бытовых и промышленных системах. Гарантия производителя - 5 лет. Устройство прошло испытания на механическую прочность, термическую стойкость и надёжность срабатывания при утечке.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает безопасную работу даже при серьёзных авариях
• Чёткая классификация типа AC делает его подходящим для большинства бытовых и промышленных нагрузок
• Модульная конструкция позволяет легко интегрировать в существующие щиты
• Серия YON MAX известна стабильностью работы и долговечностью
• Полное отключение всех четырёх полюсов исключает опасность сохранения потенциала на нулевом проводе после срабатывания

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, с выпрямителями, ИБП, частотными преобразователями) - для них нужен тип A или B
• Не защищает от перегрузок и коротких замыканий - требует параллельной установки автомата
• IP20 не допускает установку во влажных местах, на улице или в неотапливаемых щитовых
• Работает только при наличии напряжения питания - не сработает при полном отключении сети
• Не рекомендован для защиты отдельных мощных приборов (например, электрокотла) - лучше использовать УЗО с меньшим током утечки (30 мА)

Примеры использования

• Защита всего этажа в многоквартирном доме - один УЗО на группу розеток и освещения
• Щитовая в торговом центре - защита трёхфазных конвейеров, насосов, вентиляторов
• Коттедж с трёхфазным вводом - обеспечение безопасности для всей внутренней проводки
• Объекты социальной инфраструктуры: школы, больницы, детские сады - где важна пожаробезопасность

Практические советы

• Перед монтажом проверьте целостность изоляции кабелей - УЗО будет срабатывать при малейших повреждениях
• Не используйте этот УЗО для защиты одного устройства - он слишком “грубый” (300 мА); для розеток в ванной или кухне выбирайте 30 мА
• Проверяйте работоспособность кнопкой “Тест” ежемесячно - особенно в условиях повышенной влажности
• При установке в щит с несколькими УЗО - убедитесь, что есть координация с другими устройствами (селективность): верхний УЗО должен иметь более высокий ток утечки или задержку времени
• Артикул MDL100 совпадает с сериями YON MAX других производителей - можно найти аналоги, но проверяйте соответствие параметров
