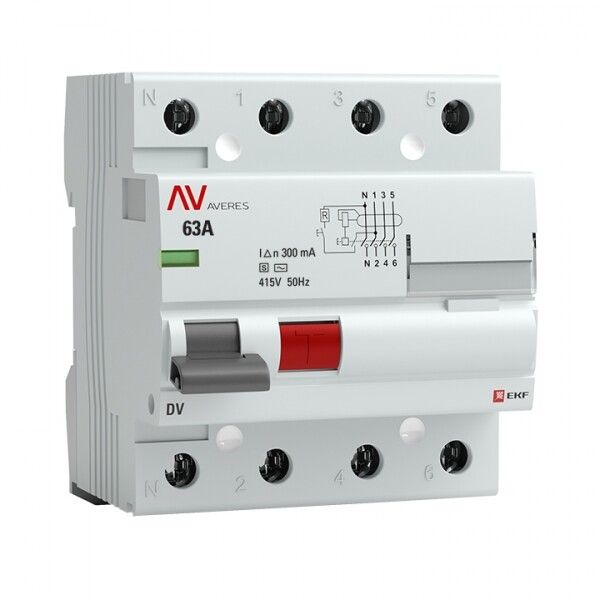

Выключатель дифференциальный (УЗО) DV (селективный) 4п 63А 300мА тип AC AVERES | rccb-4-63-300-s-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 300 мА тип S, AC, селективный, электромеханический от EKF серии AVERES предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это устройство применяется в бытовых и промышленных сетях переменного тока с напряжением до 400 В.

Назначение и область применения

УЗО защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, случайном прикосновении к токоведущим частям или старении оборудования. Его основная задача - отключить питание при токе утечки свыше 300 мА, что снижает риск возгорания и поражения человека. Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой нагрузкой - например, на конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 63 А - позволяет коммутировать мощные нагрузки без перегрева
• Дифференциальный ток срабатывания: 300 мА - чувствителен к утечкам, достаточным для предотвращения пожара, но не слишком реактивен для обычной эксплуатации
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный
• Количество полюсов: 4 - обеспечивает отключение всех фаз и нуля одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 10 кА - выдерживает большие токи КЗ без выхода из строя
• Напряжение изоляции Ui: 660 В - повышенная изоляционная прочность для надёжной работы в условиях колебаний напряжения
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Степень защиты IP20 - защищён от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий диапазон температур: -10…+50 C - подходит для помещений с нормальным микроклиматом, не для улицы или холодных складов
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Ширина по модулям: 4M - занимает 4 стандартных места на DIN-рейке
• Глубина монтажа: 50 мм - требуется свободное пространство за щитом
• Площадь сечения провода: 1–25 мм2 - совместим с большинством силовых кабелей
• Селективность: да - имеет задержку срабатывания, чтобы не отключать всю линию при аварии на одном ответвлении
• Электромеханический принцип действия - работает без внешнего питания, надёжнее электронных аналогов

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы обязательно сочетается с автоматическим выключателем на 63 А, который обеспечивает защиту от перегрузки и короткого замыкания. Клеммы имеют защитные шторки - можно подключать провода без отключения всей сети, соблюдая безопасность. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не допускается использование проводов меньшего сечения - возможен перегрев и потеря контакта. Устройство совместимо со всеми аксессуарами серии AVERES: сигнализаторами положения, дополнительными контактами, блокировками.

Безопасность и стандарты

Произведено в соответствии с международным стандартом IEC 61008 и российским ГОСТ Р 50030. Соответствует требованиям безопасности для использования в помещениях класса загрязнения 2. Климатическое исполнение УХЛ4 - устойчив к влажности и перепадам температур в неотапливаемых помещениях, но не для открытого воздуха. Наличие кратковременной задержки соответствует требованиям селективной координации в сложных распределительных системах.

Преимущества

• Электромеханическая конструкция - не зависит от напряжения сети, остаётся работоспособным даже при обрыве нуля
• Селективность с задержкой - предотвращает массовые отключения при локальных неисправностях
• Окно реального состояния контактов - наглядно показывает, разомкнута ли цепь, даже после срабатывания
• Защитные шторки на клеммах - исключают случайное прикосновение к токоведущим частям при обслуживании
• Литая лицевая панель - устойчива к механическим воздействиям и не деформируется при монтаже
• Маркировочное окно - удобно для подписи цепи, упрощает диагностику
• Гарантия 10 лет - один из самых длинных сроков среди аналогичных устройств

Ограничения применения

• Не подходит для сетей с постоянным током утечки - не сработает на импульсы от преобразователей частоты, светодиодных драйверов или ИБП
• IP20 - нельзя устанавливать во влажных местах, на улице, в сырых подвалах без герметизации щита
• Требуется обязательная парная установка с автоматом - сам по себе не защищает от перегрузки
• Не рекомендован для цепей с высоким уровнем помех - может давать ложные срабатывания рядом с частотными преобразователями без фильтров
• Не поддерживает дистанционное управление - только ручное включение/выключение

Примеры использования

• Главный входной УЗО в щите многоквартирного дома - защищает все этажи от пожаров из-за утечек
• Щит на производстве с несколькими станками - селективность позволяет отключить только аварийный участок
• Распределительный щит тепличного комплекса - где есть много заземлённого оборудования и риск утечек через почву
• Объекты с длительно работающими насосами, вентиляторами, конвейерами - где малые утечки со временем прогревают изоляцию

Практические советы

• Выбирая УЗО, проверьте соответствие сечения кабеля - провода меньше 1 мм2 не подходят, больше 25 мм2 - нужен переходник
• При монтаже используйте только качественные кабели с хорошей изоляцией - плохая изоляция вызовет частые ложные срабатывания
• Проверяйте работу устройства кнопкой «Тест» ежемесячно - особенно в промышленных условиях
• Не устанавливайте этот УЗО вместо автомата - он не защищает от перегрузки! Обязательно ставьте перед ним автомат на 63 А
• Если в системе есть частотники, ИБП или LED-освещение - рассмотрите УЗО типа B, так как AC-тип может не реагировать на импульсные утечки
• При сборке щита оставляйте минимум 50 мм свободного пространства за устройством - иначе не получится правильно затянуть клеммы
