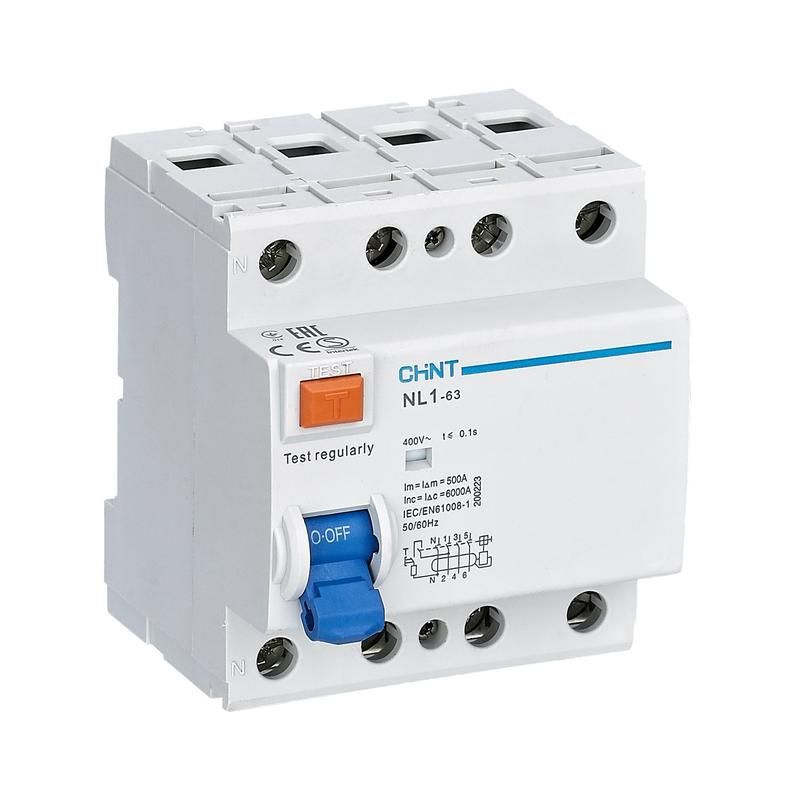

Выключатель дифференциального тока (УЗО) 4п 63А 30мА тип AC 6кА NL1-63 (R) CHINT 200225

Устройство защитного отключения (УЗО) NL1-63 4П 63А 30мА тип AC 6кА (DB) (R) от бренда CHINT предназначено для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях 400 В. Это надёжное электромеханическое УЗО серии NL1, подходящее для промышленных объектов, офисов и жилых зданий.

Назначение и область применения

УЗО NL1-63 4П 63А 30мА тип AC 6кА (DB) (R) защищает человека от поражения электрическим током при косвенном прикосновении - например, когда повреждается изоляция провода и ток утекает на корпус оборудования. Также устройство снижает риск возгорания, вызванного длительной утечкой тока даже ниже уровня срабатывания автоматического выключателя.

Подходит для установки в распределительных щитах жилых домов, административных зданий, производственных цехов, где используются трёхфазные сети 400 В. Особенно эффективно в системах TN-S и TN-C-S. Применяется для защиты групповых линий, питаемых от четырёхполюсных автоматических выключателей.

Технические характеристики

• Номинальный ток: 63 А - максимальная постоянная нагрузка, которую устройство может выдерживать без перегрева.
• Номинальный ток утечки: 30 мА - чувствительность срабатывания. При утечке выше этого значения УЗО отключится за время менее 0,3 секунды.
• Тип по току утечки: AC - реагирует только на синусоидальные переменные токи утечки (типичные для бытовой и промышленной техники).
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, что необходимо для трёхфазных нагрузок с нулевым проводником.
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока.
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдержать изолирующее покрытие без пробоя.
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний или коммутаций).
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - устанавливается только внутри закрытых щитов.
• Рабочая температура: от -25C до +40C - допустимый диапазон для помещений с нормальным микроклиматом.
• Степень загрязнения 2: рассчитано на использование в помещениях с невысоким уровнем пыли и влаги (не для сырых, грязных или химически агрессивных сред).
• Конструкция: электромеханическая - работает без внешнего питания, надёжнее электронных аналогов.
• Индикация: окно показывает положение контактов - «ON» (включено) / «OFF» (отключено).

Совместимость и монтаж

УЗО NL1-63 4П 63А 30мА тип AC 6кА (DB) (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для установки в шкафы и распределительные щиты, соответствующие требованиям ГОСТ Р 50030.2 и IEC 61009-1.

Для правильного подключения требуется соблюдать полярность: входные клеммы помечены L1–L3 и N, выходные - соответственно T1–T3 и T.N. Ноль обязательно подключается через УЗО - нельзя использовать общий ноль для нескольких УЗО. Максимальное сечение проводов: 25 мм2 (медный).

Устройство совместимо с автоматическими выключателями серии NL1 и другими модульными аппаратами того же класса. Не рекомендуется использовать с источниками бесперебойного питания (ИБП) или частотными преобразователями - они могут вызывать ложные срабатывания.

Безопасность и стандарты

УЗО NL1-63 4П 63А 30мА тип AC 6кА (DB) (R) соответствует международному стандарту IEC 61009-1 и российскому ГОСТ Р 50030.2. Произведено в соответствии с требованиями безопасности для устройств дифференциальной защиты. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети - важное преимущество для аварийных ситуаций.

Преимущества

• Электромеханическая схема - не зависит от внешнего питания, работает при любых условиях.
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ.
• Чёткая индикация состояния - легко определить, почему произошло отключение.
• Совместимость с DIN-рейкой - удобная замена и модернизация существующих щитов.
• Защита всех четырёх проводников - исключает риск утечки через ноль, что особенно важно в трёхфазных системах.

Ограничения применения

• Не применяется в сетях с постоянным током или импульсными токами утечки - для них нужен тип A или B.
• IP20 не позволяет устанавливать во влажных, пыльных или открытых помещениях - требует герметичного щита.
• Не предназначен для частых операций включения/выключения - рассчитан на нечастые коммутации (до 2000 циклов).
• Не используется для защиты одного прибора (например, стиральной машины) - лучше применять УЗО с меньшим номиналом (16–25 А) и током утечки 10 мА.
• Не подходит для систем IT (с изолированной нейтралью) - требуют других решений.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и освещения на 3 фазы.
• Производственный участок с трёхфазными станками, насосами и компрессорами - предотвращает утечки от изношенной изоляции.
• Офисный комплекс с серверной и кондиционированием - защита от возгорания при старении кабельных трасс.
• Автомобильные сервисы с подъёмниками и сварочными аппаратами - там, где есть риск попадания влаги на оборудование.

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» - она проверяет исправность внутренней цепи.
• Проверяйте работоспособность УЗО NL1-63 4П 63А 30мА тип AC 6кА (DB) (R) хотя бы один раз в месяц - это требование нормативов.
• При установке в щит с несколькими УЗО - используйте координацию по времени: основное УЗО на вводе - 100 мА, групповые - 30 мА.
• Не подключайте ноль после УЗО к другим УЗО или к заземлению - это вызовет ложные срабатывания.
• Если УЗО часто отключается - проверьте изоляцию кабелей, наличие параллельных заземлений и состояние подключённого оборудования.
• При замене - убедитесь, что новый УЗО имеет тот же номинальный ток (63 А) и тип (AC), чтобы не нарушить согласованность всей системы.
