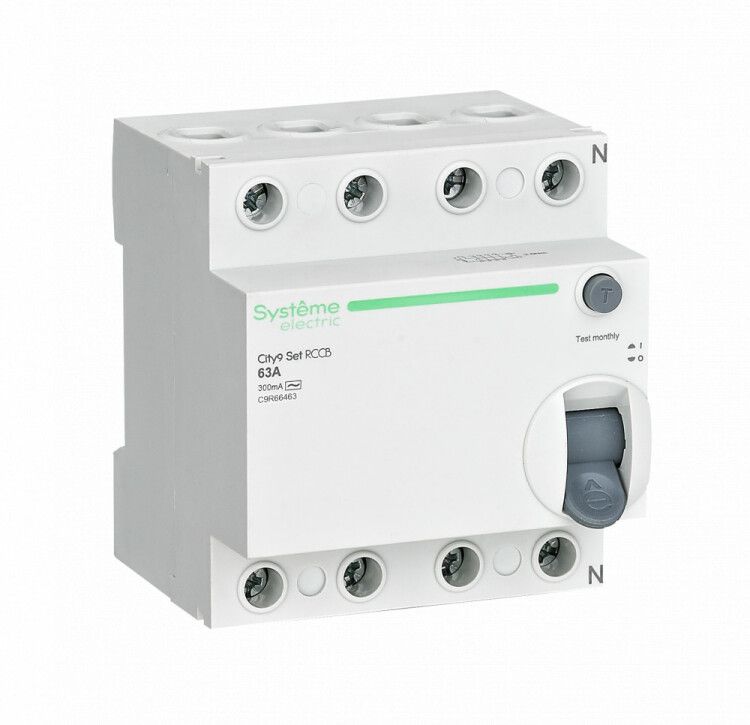

Выключатель дифференциального тока (УЗО) 4п 63А 300мА тип AC City9 Set 400В SE C9R66463 APC

Выключатель дифференциального тока 4 полюса 63А 300мА тип AC 400В от бренда Systeme Electric (артикул c9r66463) предназначен для защиты людей и оборудования в трёхфазных сетях 400 В. Это электромеханическое УЗО серии City9 SET с высокой надёжностью и простотой установки на DIN-рейку.

Назначение и область применения

Этот выключатель дифференциального тока защищает от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Он реагирует на утечку тока величиной 300 мА и автоматически отключает питание. Подходит для защиты групповых цепей в промышленных объектах, производственных линиях, станках, насосных станциях и других системах с трёхфазным питанием 400 В. Также применяется там, где требуется защита от возгораний, вызванных утечками тока.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением до 400 В.
• Номинальный ток: 63 А - допускает постоянную нагрузку до этого значения без перегрева.
• Дифференциальный ток: 300 мА - чувствительность к утечкам; срабатывает при превышении этой величины.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6000 А.
• Напряжение изоляции: 500 В - гарантирует электроизоляцию между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли.
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке.
• Глубина монтажа: 45 мм - требует свободного пространства за щитом.
• Способ монтажа: на DIN-рейку 35 мм - стандартная система крепления для распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока 4 полюса 63А 300мА тип AC 400В устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение проводов возможно как сверху, так и снизу - удобно при компоновке щита. Все клеммы закрыты и имеют зажимы с повышенной безопасностью - исключают случайное прикосновение к токоведущим частям. Для правильной работы необходимо соблюдать полярность подключения нулевого провода. Монтаж возможен только в сухих помещениях с температурой от -5C до +40C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция обеспечивает работу даже при отсутствии внешнего питания - не зависит от сети. Наличие кнопки «Тест» позволяет ежемесячно проверять исправность устройства без специнструментов. Отключение происходит механически - через расцепитель, что повышает отказоустойчивость.

Преимущества

• Электромеханический принцип действия - работает при любых условиях, включая аварию в сети.
• Защита всех четырёх проводников - исключает риск перекоса фаз и утечек через ноль.
• Кнопка тестирования - быстрая диагностика без демонтажа.
• Безопасные клеммы - снижают риск травм при обслуживании.
• Серия City9 SET - известная линейка от Systeme Electric с длительным сроком службы и качественной сборкой.

Ограничения применения

• Не подходит для защиты цепей с постоянными или пульсирующими утечками тока - тип AC не реагирует на DC или импульсы.
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях, на улице или в сырых цехах без дополнительной защиты корпуса.
• Не предназначено для защиты одного человека - используется для групповой защиты. Для индивидуальной защиты рекомендуются УЗО с током утечки 10–30 мА.
• Требуется минимум 45 мм глубины за щитом - не подходит для узких шкафов.

Примеры использования

• Щитовая группа на производстве: защита трёхфазного станка с двигателем мощностью до 15 кВт.
• Распределительный щит складского комплекса: защита освещения и силовых розеток на этаже.
• Циркулярная пилорама: предотвращение возгорания при утечке тока через износившуюся изоляцию двигателя.
• Автомобильный сервис: защита трёхфазной зарядной станции для электрокаров.

Практические советы

• Перед установкой проверьте соответствие номинала тока (63 А) нагрузке цепи - не превышайте этот показатель.
• Подключайте нулевой провод строго к клемме N - неверное подключение может сделать УЗО неэффективным.
• Обязательно используйте кнопку «Тест» один раз в месяц - это единственный способ удостовериться, что устройство живо.
• При проектировании щита учтите ширину 4 модулей (72 мм) и глубину 45 мм - не забудьте о воздушном зазоре вокруг.
• Если в цепи есть частотные преобразователи, светодиодные драйверы или другие устройства с высокими помехами - рассмотрите УЗО типа A или B вместо AC.
