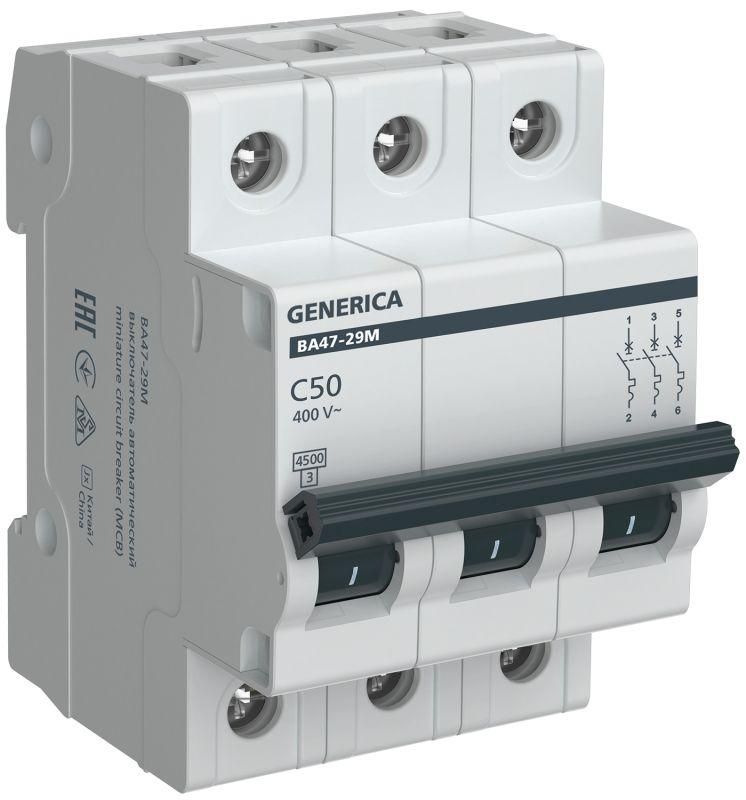

Автоматический выключатель ВА47-29М 3P 50А 4,5кА C GENERICA - MVA21-3-050-C-G IEK

Автоматический выключатель модульный ВА47-29М 3P 50А 4,5кА C от GENERICA предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в щитах жилых и общественных зданий, особенно там, где используются оборудование с умеренно высокими пусковыми токами - такие как компрессоры, вентиляторы или насосы.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 3P 50А 4,5кА C защищает трёхфазные линии с переменным током частотой 50 Гц. Он применяется в распределительных щитах для защиты групповых цепей, питаемых от сети 400 В. Подходит для нагрузок с умеренным пусковым током: бытовые и промышленные компрессоры, вентиляционные системы, малые насосы, светильники на три фазы, нагревательные элементы. Отличается от устройств с характеристикой B более высокой устойчивостью к кратковременным скачкам тока при запуске оборудования.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока между фазами;
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что идеально для двигателей со средними пусковыми токами;
• Способ монтажа: на DIN-рейку шириной 3 модуля (54 мм);
• Подключение проводов: сечением от 1 до 25 мм2 - совместим с медными проводниками стандартной изоляции;
• Степень защиты IP20 - предохраняет от случайного контакта с токоведущими частями, но не защищён от пыли и воды;
• Рабочий диапазон температур: от -40 C до +50 C - допускает использование в неотапливаемых помещениях и на улице внутри закрытых щитов;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода и оборудование;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 3P 50А 4,5кА C устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина корпуса составляет 3 модуля - занимает место аналогично другим модульным автоматам этой серии. Для подключения используйте провода сечением 1–25 мм2; затяжка клемм должна выполняться моментом 1,8 Нм - слишком слабый контакт вызовет перегрев, слишком сильный - повредит пластиковые детали. Убедитесь, что все три фазы подключены правильно и равномерно нагружены. Не допускается установка в условиях повышенной влажности без дополнительной герметизации щита.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345-2010. Класс токоограничения 3 обеспечивает соответствие нормам безопасности при аварийных режимах. Конструкция исключает возможность самопроизвольного включения после срабатывания - требуется ручное переведение рычага в положение «ВКЛ». Применение в системах TN-S, TN-C-S, TT - допустимо.

Преимущества

• Высокая надёжность срабатывания даже при длительных перегрузках благодаря точному термобиметаллическому элементу;
• Удобная визуальная индикация состояния - рычаг четко показывает «ВКЛ», «ВЫКЛ» или «СПРАВИЛА»;
• Гальваническая изоляция между полюсами снижает риск пробоя при импульсных перенапряжениях;
• Совместимость с другими изделиями серии ВА47-29M - можно легко заменить или дополнить в существующих щитах;
• Произведено компанией GENERICA - известным производителем с проверенной качественной базовой линейкой автоматических выключателей.

Ограничения применения

• Не предназначен для защиты однофазных цепей - требует трёхфазной нагрузки;
• Не работает в сетях постоянного тока - только переменный ток 50 Гц;
• IP20 не позволяет использовать вне закрытых щитов - нельзя устанавливать на открытых площадках или во влажных помещениях без дополнительной защиты;
• Характеристика C не подходит для мощных двигателей с очень высокими пусковыми токами - для них нужна характеристика D;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительно установить УЗО.

Примеры использования

• Защита группы питания трёхфазного воздушного компрессора на производстве;
• Щитовая защита трёхфазного насоса для водоснабжения многоквартирного дома;
• Распределительный щит торгового центра - защита освещения и вентиляции по трём фазам;
• Цеховое электрооборудование с несколькими двигателями средней мощности (до 15 кВт каждый).

Практические советы

• Выбирая автомат ВА47-29М 3P 50А 4,5кА C, убедитесь, что суммарная нагрузка всех подключённых приборов не превышает 50 А - лучше делать запас 15–20 %;
• Проверьте сечение входящих и выходящих проводов - если они меньше 1 мм2 или больше 25 мм2, потребуется переходник или другой тип автомата;
• При сборке щита располагайте этот автомат рядом с УЗО, чтобы удобнее было тестировать и обслуживать;
• Не смешивайте автоматы ВА47-29M с продукцией других серий - хотя они физически совместимы, характеристики могут отличаться;
• При замене старого автомата сверьте номиналы: если ранее был 40 А, а теперь 50 А - обязательно пересчитайте сечение кабеля и нагрузку.
