Выключатель автоматический трехполюсный 20А C 4,5кА AC OptiDin BM63-3C20-4,5-УХЛ3 - 326813 КЭАЗ

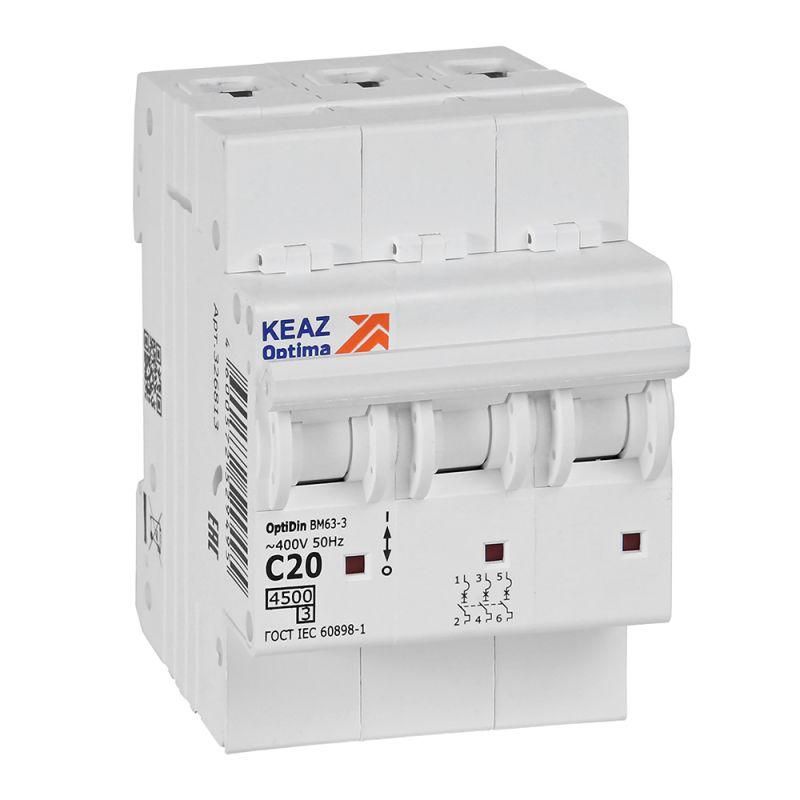

Автоматический выключатель модульный трехполюсный 20А C 4,5кА AC УХЛ3 BM63-3C20-4,5-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Этот аппарат сочетает надежную коммутацию, высокую отключающую способность и устойчивость к широкому диапазону температур, что делает его подходящим решением для постоянной эксплуатации в условиях УХЛ3.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 20А C 4,5кА AC УХЛ3 BM63-3C20-4,5-УХЛ3 используется для защиты трёхфазных сетей напряжением до 400 В, частотой 50 Гц. Он обеспечивает безопасное отключение цепи при превышении допустимого тока или возникновении короткого замыкания. Применяется в квартирных, этажных и распределительных щитах жилых домов, офисных зданий и объектов малой коммерческой недвижимости. Подходит для питания групп нагрузок: освещения, розеток, бытовых приборов и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 20 А - максимальный длительно допустимый ток без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала, оптимальна для нагрузок с умеренным пуском (например, двигатели, насосы, светильники);
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - рассчитан на работу в сети 380/220 В;
• Класс токоограничения: 3 - снижает энергию короткого замыкания, повышая безопасность всей системы;
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого диапазона;
• Количество модулей DIN: 3 - занимает три стандартных модуля ширины на рейке;
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого щита;
• Рабочий температурный диапазон: от –70 C до +60 C - позволяет использовать даже в неотапливаемых помещениях;
• Частота: 50 Гц - соответствует стандартным сетям России и стран СНГ;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Категория перенапряжения: IV - предназначен для установки на входе в помещение, где возможны самые высокие переходные процессы;
• Степень загрязнения: 2 - допустима пыль и небольшая проводящая грязь, характерная для типичных щитовых комнат;
• Глубина монтажа: 75 мм - требуется свободное пространство за DIN-рейкой для правильной установки;
• Дополнительная комплектация: да - возможно подключение дополнительных контактов, расцепителей, сигнализаторов положения.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 20А C 4,5кА AC УХЛ3 BM63-3C20-4,5-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать устройство на рейке механическим защелкиванием - никаких болтов или инструментов не требуется. Все три полюса имеют одинаковый контактный зажим, позволяющий подключить провода сечением от 1 до 25 мм2. При подключении важно соблюдать порядок фаз: L1, L2, L3 должны соответствовать расположению выводов автомата. Обеспечьте достаточное пространство вокруг аппарата для теплоотвода - особенно при плотной компоновке нескольких устройств в одном щите.

Безопасность и стандарты

Автоматический выключатель BM63-3C20-4,5-УХЛ3 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Его класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Конструкция выполнена из самозатухающего термопластического материала, устойчивого к нагреву и горению. Сертифицирован для работы в условиях категории перенапряжения IV и степени загрязнения 2 - то есть подходит для установки в местах с риском внешних воздействий, таких как электрощитовые комнаты.

Преимущества

• Высокая отключающая способность (4,5 кА) - гарантирует безопасность даже при серьёзных КЗ;
• Широкий диапазон рабочих температур - работает в холодных и жарких помещениях;
• Класс токоограничения 3 - снижает тепловые и электромагнитные последствия КЗ, продлевает срок службы соседнего оборудования;
• Поддержка дополнительных аксессуаров - можно легко добавить сигнализацию положения или дистанционное управление;
• Совместимость со всеми изделиями серии OptiDin BM63 - удобно при модернизации щитов;
• Устойчивость к условиям УХЛ3 - надёжно функционирует в регионах с суровым климатом.

Ограничения применения

• Не предназначен для защиты однофазных цепей - используйте двухполюсные модели там, где нужна только одна фаза;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне закрытых щитов, на улице или во влажных помещениях без дополнительной герметизации;
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током (>10×Iн) - лучше выбрать D-характеристику;
• Максимальное количество операций включения/выключения - 30 раз в сутки; частое ручное управление может сократить срок службы;
• Не подходит для постоянной работы при токе выше 20 А - превышение вызывает преждевременное срабатывание или выход из строя.

Примеры использования

• Защита трёхфазного электрокотла в многоквартирном доме;
• Отключение группы розеток на этаже с кондиционерами и бытовой техникой;
• Щитовая на чердачном уровне, где температура зимой опускается ниже –30 C;
• Распределительный щит в административном здании с системой вентиляции на 380 В;
• Цепь питания насосной станции в подвале дома - при условии, что пусковой ток не превышает 10×20 А.

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - слишком тонкий провод может перегреться, даже если автомат не сработает;
• При установке в плотно заполненные щиты оставляйте минимум 10 мм зазора между устройствами для лучшего охлаждения;
• Если планируете подключать двигатель, убедитесь, что его пусковой ток не превышает 10×20 = 200 А - иначе выберите модель с характеристикой D;
• Для контроля состояния цепи используйте дополнительные вспомогательные контакты - они передают сигнал о состоянии автомата в систему управления;
• Проверяйте маркировку на корпусе: BM63-3C20-4,5-УХЛ3 - это точный артикул, который должен совпадать с заказом;
• Не забудьте про обязательное заземление щита - автомат не обеспечивает защиту от утечек тока, для этого нужны УЗО.
