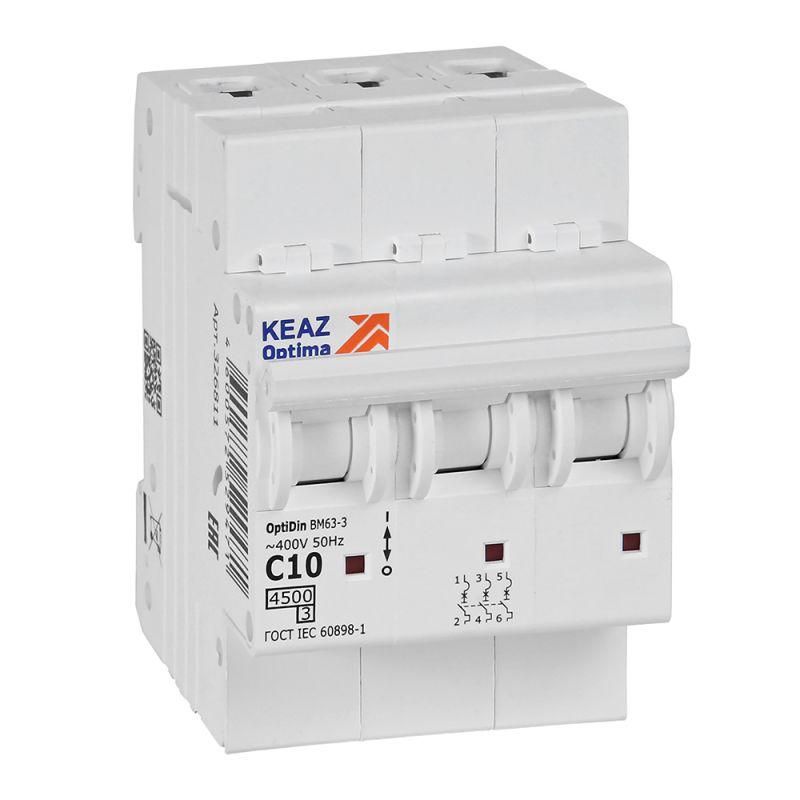

Выключатель автоматический трехполюсный 10А C 4,5кА AC OptiDin BM63-3C10-4,5-УХЛ3 - 326811 КЭАЗ

Автоматический выключатель модульный трехполюсный 10А C 4,5кА AC УХЛ3 BM63-3C10-4,5-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Этот выключатель сочетает надежную коммутацию, компактность и устойчивость к широкому диапазону температур, что делает его подходящим решением для монтажа в бытовых и многоэтажных сетях.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 10А C 4,5кА AC УХЛ3 BM63-3C10-4,5-УХЛ3 защищает трёхфазные цепи напряжением до 400 В, работающие на частоте 50 Гц. Он применяется в распределительных, этажных и квартирных щитах жилых домов, офисов и общественных зданий. Подходит для защиты групповых линий питания освещения, розеток, бытовой техники и других нагрузок, требующих одновременного отключения всех фаз.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - отключает все три фазы одновременно;
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током 50 Гц;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - рассчитан на работу в системах TN-S, TN-C-S, TT с линейным напряжением до 400 В;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, люминесцентные светильники, насосы);
• Ширина по модулям: 3M - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый);
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от тонких до мощных;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не предназначен для установки во влажных помещениях вне щита;
• Рабочая температура: от –70 C до +60 C - обеспечивает работоспособность даже в неотапливаемых помещениях зимой;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии в сети;
• Категория перенапряжения: IV - допустимо применение на входе в здание, перед основными устройствами защиты;
• Степень загрязнения: 2 - рассчитан на обычные условия внутри помещений, где возможна пыль и небольшая влажность;
• Глубина монтажа: 75 мм - требуется свободное пространство за DIN-рейкой для правильной установки;
• Возможна дополнительная комплектация - можно установить блоки сигнализации, расцепители, дополнительные контакты.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 10А C 4,5кА AC УХЛ3 BM63-3C10-4,5-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - затягивать необходимо усилием 0,8 Нм, чтобы избежать пережима или плохого контакта. Все три полюса имеют одинаковые клеммы, поэтому фазы L1, L2, L3 подключаются последовательно. Выключатель совместим со всеми изделиями серии OptiDin BM63, включая другие автоматы, УЗО и реле. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60947-2. Применение класса токоограничения 3 и категории перенапряжения IV повышает уровень безопасности при аварийных ситуациях. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остаётся в положении “выкл” до ручного сброса. Сертифицирован для работы в условиях повышенной влажности и колебаний температуры, что подтверждает соответствие исполнению УХЛ3.

Преимущества

• Компактная трёхполюсная конструкция экономит место в щите;
• Высокая отключающая способность 4,5 кА обеспечивает надёжность даже при слабых вводных автоматах;
• Изготовлен в России - гарантия качества и доступность запчастей;
• Поддержка дополнительных модулей - легко расширить функционал (сигнализация, дистанционное управление);
• Устойчивость к экстремальным температурам - подходит для установки в холодных подъездах и чердачных щитах.

Ограничения применения

• Не предназначен для постоянного включения/отключения более 30 раз в сутки - частые циклы снизят срок службы;
• IP20 не защищает от брызг воды - нельзя устанавливать в ванных, кухнях, на улице без корпуса;
• Характеристика C не подходит для оборудования с очень высокими пусковыми токами (например, большие двигатели) - лучше выбрать D;
• Не используется в цепях постоянного тока - только переменный ток 50 Гц;
• Не рекомендован для защиты светодиодных преобразователей и ИБП без учёта их особенностей.

Примеры использования

• Защита трёхфазной группы розеток в квартире с кондиционером, стиральной машиной и микроволновой печью;
• Щит на этаже многоквартирного дома - отключение всей трёхфазной линии при аварии;
• Распределительный щит в подвале с насосами, вентиляторами и освещением;
• Общий ввод в частный дом с трёхфазным питанием, если нагрузка распределена равномерно.

Практические советы

• При выборе проверьте, что посадочный диаметр кабеля попадает в диапазон 1–25 мм2 - слишком толстый провод не войдёт в клемму;
• Если в щите мало места - используйте этот автомат вместо трёх однополюсных, так как он занимает всего 3 модуля;
• Для удобства обслуживания подпишите каждую фазу на лицевой стороне щита;
• При установке в холодном помещении убедитесь, что температура не опускалась ниже –70 C - это крайний предел, хотя реальные условия обычно выше;
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным контактным модулем (например, BM63-AUX).
