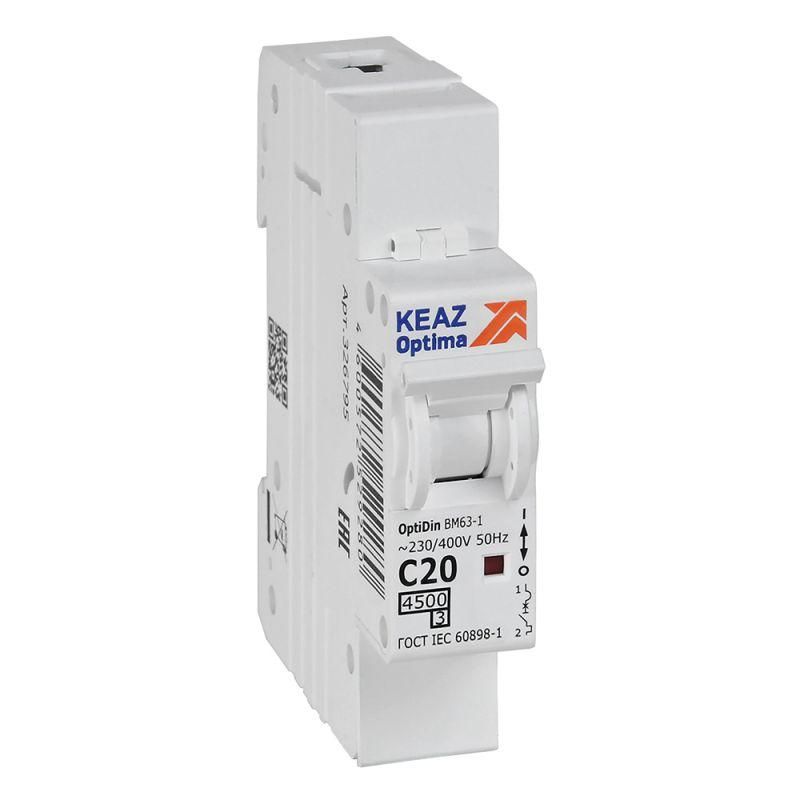

Выключатель автоматический модульный 1п C 20А 4.5кА OptiDin BM63-1C20-4.5-УХЛ3 КЭАЗ 326795

Автоматический выключатель однополюсный 20А C 4,5кА AC модульный BM63-1C20-4,5-УХЛ3 - это надёжное устройство защиты от перегрузок и коротких замыканий для бытовых и распределительных щитов. Произведённый компанией КЭАЗ, он входит в серию OptiDin BM63 и предназначен для установки в условиях умеренного климата.

Назначение и область применения

Автоматический выключатель однополюсный 20А C 4,5кА AC модульный BM63-1C20-4,5-УХЛ3 защищает однофазные электрические цепи напряжением до 230 В при частоте 50 Гц. Он используется для защиты проводки в квартирах, домах, этажных и распределительных щитах. Подходит для нагрузок с умеренным пуском тока - освещение, розеточные группы, бытовые приборы. Устройство обеспечивает безопасную работу цепей и позволяет вручную включать/выключать питание до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; оптимальна для бытовой техники и освещения.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В переменного тока (AC); изоляция рассчитана на то же напряжение.
• Количество полюсов: 1 - управляет одной фазой сети.
• Ширина по модулю: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками.
• Сечение провода: 1–25 мм2 - поддерживает медные провода любого распространённого сечения.
• Рабочий температурный диапазон: от –70 C до +60 C - допускает эксплуатацию даже в холодных помещениях.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Категория перенапряжения IV - предназначено для установки на входе в здание, где возможны скачки напряжения.
• Частота: 50 Гц - стандартная для сетей России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель однополюсный 20А C 4,5кА AC модульный BM63-1C20-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 75 мм внутри щита. Клеммы позволяют затягивать провода сечением от 1 до 25 мм2 - достаточно использовать обычный отверткой. Выключатель легко сочетается с другими устройствами серии OptiDin BM63: УЗО, дифавтоматами, реле контроля напряжения. Совместим с щитами всех типов, включая пластиковые и металлические корпуса.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Категория перенапряжения IV и класс токоограничения 3 обеспечивают повышенную безопасность при аварийных ситуациях. Наличие механической блокировки исключает случайное включение при обслуживании. Применение в жилых помещениях подтверждает соответствие требованиям безопасности для бытового использования.

Преимущества

• Высокая коммутационная способность (4,5 кА) - надёжно работает даже при серьёзных КЗ.
• Устойчивость к экстремальным температурам - можно устанавливать в неотапливаемых помещениях.
• Поддержка широкого диапазона сечений проводов - не требует переходников или доработки.
• Интеграция в систему OptiDin - возможность сборки полноценного щита из взаимосовместимых элементов.
• Яркая цветовая маркировка положения контакта - легко определить состояние включения/отключения.

Ограничения применения

• Не предназначен для защиты цепей с высокими пусковыми токами (например, мощные двигатели, сварочные аппараты) - для них нужна характеристика D.
• Степень защиты IP20 не допускает использование во влажных местах (ванная, баня, улица) без дополнительной защиты корпуса.
• Не рекомендован для частого ручного включения/отключения более 30 раз в день - это снижает срок службы механизма.
• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц.

Примеры использования

• Защита розеточных групп в квартире.
• Щиток на этаже многоквартирного дома.
• Распределительный щит в частном доме для светильников и бытовой техники.
• Цепь питания холодильника, стиральной машины, микроволновой печи.

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 20 А - лучше иметь запас в 15–20 %.
• При монтаже плотно затягивайте клеммы - слабый контакт вызывает нагрев и выход из строя.
• Не используйте этот выключатель вместо УЗО - для защиты от утечек тока необходима отдельная защита.
• Если щит установлен в сыром месте, выберите модель с IP44 или поместите BM63-1C20-4,5-УХЛ3 внутрь герметичного бокса.
• Для удобства обслуживания применяйте одинаковый порядок расположения автоматов - например, все освещение слева, розетки справа.
