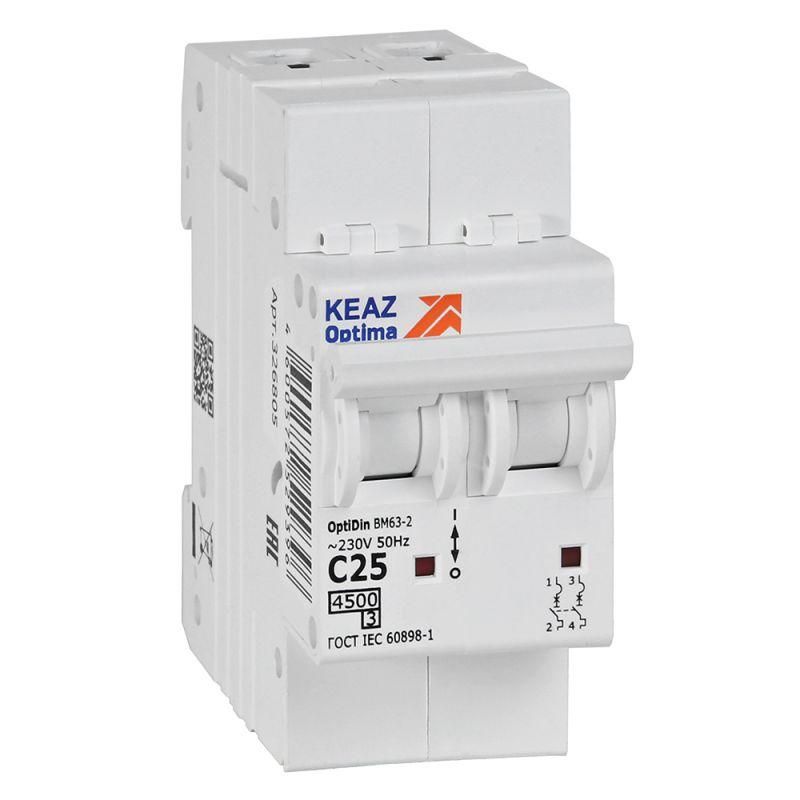

Выключатель автоматический двухполюсный 25А C 4,5кА AC OptiDin BM63-2C25-4,5-УХЛ3 - 326805 КЭАЗ

Автоматический выключатель модульный двухполюсный 25А C 4,5кА AC BM63-2C25-4,5-УХЛ3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и распределительных щитах. Произведён компанией КЭАЗ в серии OptiDin BM63, обеспечивает надёжную работу при температуре от –70C до +60C и совместим с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 25А C 4,5кА AC BM63-2C25-4,5-УХЛ3 предназначен для защиты однофазных сетей напряжением до 230 В с частотой 50 Гц. Подходит для установки в распределительных, квартирных и этажных щитах жилых домов, офисов и малых объектов. Обеспечивает безопасное отключение цепи при перегрузке или аварийном токе короткого замыкания. Также позволяет выполнять ручное включение и отключение нагрузки до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 2 - защищает одновременно фазу и нейтральный проводник.
• Характеристика срабатывания: C - оптимальна для бытовых нагрузок с умеренным пусковым током (например, освещение, розетки, бытовые приборы).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 4500 А.
• Род тока: Переменный (AC) - работает только в сетях с переменным током 50 Гц.
• Номинальное напряжение: 230 В - рассчитан на использование в сети 230 В, допустимо применение в системах до 400 В между фазами.
• Сечение провода: 1–25 мм2 - поддерживает подключение медных проводников указанного сечения.
• Ширина по модулю: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый).
• Степень защиты IP20: Защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Рабочая температура: от –70 C до +60 C - подходит для холодных помещений и нагреваемых щитов.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Коммутируемый нейтральный проводник: Да - нейтраль также размыкается при отключении, что повышает безопасность при обслуживании.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 25А C 4,5кА AC BM63-2C25-4,5-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 модуля соответствует типовым щиткам. Глубина монтажа - 75 мм, требуется свободное пространство внутри корпуса щита. Устройство совместимо со всеми элементами серии OptiDin BM63 и BM125. Для подключения используйте провода сечением 1–25 мм2 - зажимы обеспечивают плотный контакт без дополнительных наконечников. Нейтральный проводник также коммутируется - важно правильно подключить вход и выход, соблюдая полярность.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60947-2 и ГОСТ Р 50345. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем запыленности и отсутствием проводящей пыли. Применение в условиях повышенной влажности или открытых площадках не рекомендовано из-за класса защиты IP20. Компоненты выполнены из самозагасающего материала, исключающего распространение пламени при внутренних отказах.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нейтрали - снижает риск поражения током при ремонте.
• Характеристика «C» хорошо сочетается с типичными бытовыми нагрузками - меньше ложных срабатываний при включении холодильников, насосов, светильников.
• Высокая отключающая способность (4,5 кА) гарантирует безопасность даже при слабой защите вводного автомата.
• Работает при экстремальных температурах - подходит для неотапливаемых щитовых комнат и балконов.
• Поддержка коммутируемого нейтраля - соответствие современным требованиям безопасности по ПУЭ.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц.
• Защита IP20 не допускает установку во влажных местах (ванная, баня, улица, подвалы с протечками).
• Не предназначен для частого ручного включения - свыше 30 раз в день может снизить срок службы контактов.
• Не используется для защиты мощных двигателей или оборудования с высокими пусковыми токами (>5×Iн) - требуются характеристики D или K.
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо использовать отдельное устройство.

Примеры использования

• Щитовая квартиры - защита группы розеток и освещения.
• Этажный распределительный щит - отключение питания нескольких квартир.
• Щит на балконе - питание теплого пола, вентилятора, зарядного устройства.
• Обслуживание бытовых приборов: стиральная машина, духовой шкаф, водонагреватель (при условии правильного выбора сечения провода).

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность подключенных приборов не превышала 5,75 кВт (P = U × I = 230 В × 25 А).
• При замене старого автомата убедитесь, что новый тоже двухполюсный и имеет аналогичную характеристику «C» - меняйте только на равнозначный.
• При монтаже затягивайте зажимы усилием рук - переусердствовать нельзя, можно повредить пластиковые детали.
• Если в щите мало места - учтите глубину 75 мм и наличие свободного пространства перед аппаратом для удобства отключения.
• Для защиты от перенапряжений рекомендуется дополнительно установить SPD (устройство защиты от импульсных перенапряжений).
