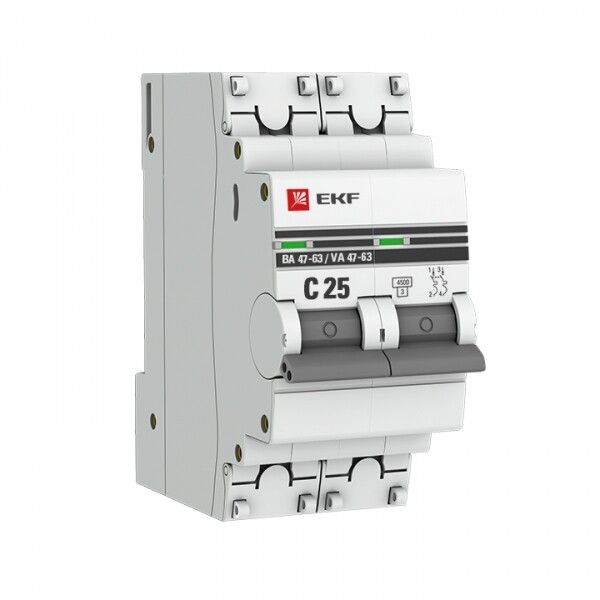

Выключатель автоматический двухполюсный ВА 47-63 25А C 4,5кА PROxima | mcb4763-2-25C-pro EKF

Автоматический выключатель ВА 47-63 от EKF - двухполюсный модульный аппарат с номинальным током 25 А и характеристикой срабатывания C, предназначенный для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Устройство совместимо с DIN-рейкой, имеет повышенную надёжность за счёт усиленной конструкции и индикации состояния.

Назначение и область применения

Выключатель ВА 47-63 используется для ручного включения и отключения электрических цепей, а также для автоматической защиты от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групп освещения, розеточных контуров, оборудования до 400 В. Серия ВА 47-63 рекомендована для проектирования систем электроснабжения.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 25 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Номинальное напряжение: 230/400 В переменного тока (AC), частота 50 Гц
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные провода любого распространённого сечения
• Тип расцепителей: тепловой (для перегрузок) + электромагнитный (для КЗ)
• Мощностные потери: 4,4 Вт - минимальное энергопотребление при работе
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри щита
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Рабочий диапазон температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью конденсации
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности в щите
• Категория перенапряжения: III - предназначен для установки в распределительных устройствах вторичного уровня
• Ширина по модулю: 2 М (36 мм)
• Глубина монтажа: 41 мм
• Наличие нейтрального проводника: да - подключение нулевого провода возможно через специальный контакт
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля обеспечивает компактное размещение в щитках. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками - они предотвращают случайное прикосновение и позволяют опломбировать устройство. Установка выполняется без инструментов: фиксация происходит защёлкой. Обеспечена возможность одновременной работы с другими аппаратами серии PROxima в одном щите.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 (соответствует МЭК 60898-2-2006). Соответствие нормам гарантирует соответствие требованиям безопасности для электроустановок в России. Класс токоограничения 3 и уровень импульсной прочности 4 кВ повышают отказоустойчивость при аварийных режимах. Цветовая индикация (зелёный - включено, красный - отключено) позволяет визуально контролировать состояние аппарата без вскрытия щита.

Особенности конструкции

Корпус ВА 47-63 усилен дополнительными заклёпками, что исключает деформацию и расхождение корпуса даже при многократных срабатываниях. Пластиковые крышки над зажимами не только защищают от прикосновения, но и позволяют применять пломбы - важно для административного контроля в коммунальных и промышленных объектах. Ручка управления выполнена с увеличенным ходом и чётким тактильным ощущением положения, что снижает риск некорректного включения.

Преимущества

• Надёжная защита благодаря двойному расцепителю (тепловой + электромагнитный)
• Удобная индикация состояния - видно, включен или отключен, даже в затемнённом щите
• Защита зажимов крышками - безопасность и возможность пломбировки
• Усиленный корпус - долгий срок службы при частых срабатываниях
• Поддержка широкого диапазона сечений проводов - универсальность при монтаже
• Совместимость с продукцией EKF PROxima - легко формировать единые системы

Ограничения применения

• Не предназначен для установки вне щита - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц
• Характеристика C не оптимальна для мощных двигателей с высоким пусковым током - для них лучше выбрать D
• Не следует использовать в помещениях с уровнем загрязнения выше 2 (например, в цехах с металлической пылью)
• При температурах ниже –25 C возможны изменения характеристик срабатывания - требуется проверка в экстремальных условиях

Примеры использования

• Щиток квартиры - защита группы розеток и кухонной техники
• Общий вход в офисный этаж - отключение всей сети при перегрузке
• Распределительный щит на производстве - защита линии конвейера или насосной станции
• Котельная - управление питанием циркуляционных насосов
• Жилой комплекс - распределение питания между секциями дома

Практические советы

• При подборе автомата убедитесь, что суммарная мощность подключённых приборов не превышает 5,75 кВт (при 230 В) - это максимум для 25 А
• Для проводов сечением менее 1 мм2 используйте ответвления через клеммы - прямое подключение невозможно
• При монтаже в плотно заполненном щите учтите глубину 41 мм - не забудьте о свободном пространстве для открывания дверцы
• Если нужна защита от скачков напряжения - параллельно установите УЗО, поскольку этот автомат не реагирует на утечки тока
• Проверяйте целостность пломб при обслуживании - это указывает на несанкционированное вмешательство
• Для сложных систем рекомендуется составлять схему с маркировкой каждого автомата - особенно при использовании нескольких ВА 47-63
