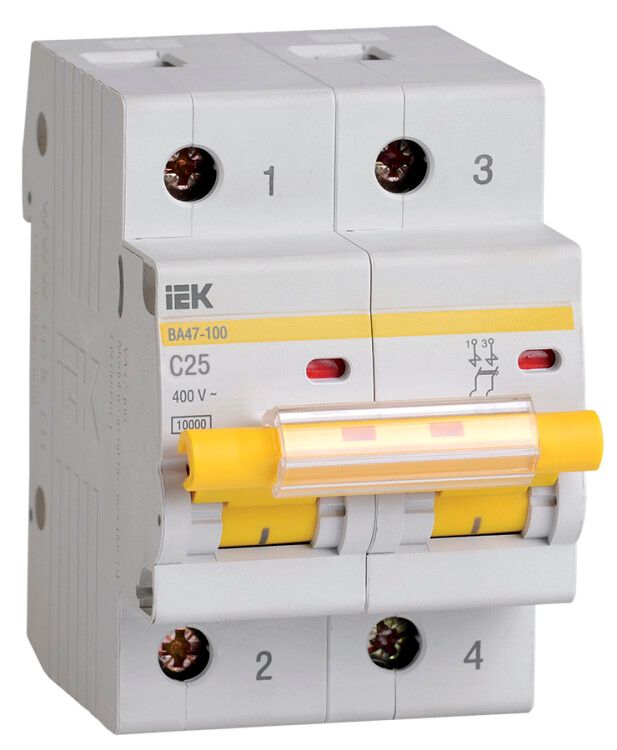

Выключатель автоматический двухполюсный ВА47-100 25А C 10кА KARAT | MVA40-2-025-C IEK

Автоматический выключатель ВА47-100 от IEK — надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов и промышленных объектов. Артикул mva40-2-025-c соответствует модели с номиналом 25 А и характеристикой C.

Назначение и область применения

ВА47-100 предназначен для защиты групповых и распределительных цепей с активной и индуктивной нагрузкой — например, освещения, розеток, насосов, вентиляторов, маломощного оборудования. Устройство рекомендовано для установки в вводно-распределительных щитах как в бытовых, так и в промышленных электроустановках. Благодаря высокой отключающей способности (10 кА) может использоваться в роли вводного автомата.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Номинальное напряжение: 400 В — работает в сетях переменного тока до 400 В
• Количество полюсов: 2 — защищает две фазы одновременно, подходит для однофазных цепей с заземлением
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь даже при мощном КЗ
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, светильники, насосы, компьютеры)
• Тип тока: AC — только для переменного тока 50 Гц
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая риск повреждений в цепи
• Тип расцепителя: электромагнитный и тепловой — два уровня защиты: от КЗ (мгновенно) и от длительной перегрузки (с задержкой)
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Максимальное сечение кабеля: 25 мм² — можно подключать медные провода до этого размера
• Модульная ширина: 3 модуля — занимает 54 мм по стандарту DIN
• Глубина монтажа: 74,3 мм — требуется свободное пространство в щите
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температурах от -40°C до +50°C, подходит для неотапливаемых помещений
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

ВА47-100 монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейку — фиксация имеет двойное положение, что исключает случайное выпадение. Подключение проводов осуществляется через верхние и нижние зажимы с насечками, обеспечивающими прочный контакт. Максимальное сечение кабеля — 25 мм², не допускается использование многожильных проводов без наконечников. Устройство совместимо с другими элементами серии KARAT: дополнительными контактами, катушками, сигнализаторами — все они легко устанавливаются самостоятельно.

Безопасность и стандарты

ВА47-100 соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует сертифицированную безопасность при работе в сетях до 400 В. Класс токоограничения 3 и отключающая способность 10 кА соответствуют современным требованиям к вводным автоматам. Применение в помещениях с повышенной влажностью запрещено из-за степени защиты IP20.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на перегрузку, электромагнитный — на КЗ
• Яркий индикатор положения контактов — видно, включен ли автомат, даже при слабом свете
• Широкая рукоятка с удобной захватываемостью — проще включать/выключать руками в перчатках
• Насечки на зажимах — снижают нагрев и предотвращают ослабление контакта при вибрациях
• Увеличенная коммутационная способность — позволяет использовать как вводной автомат вместо дорогостоящих решений
• Поддержка дополнительных модулей — можно добавить аварийное отключение, сигнализацию, дистанционное управление

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц
• IP20 не допускает установку вне закрытых щитов — нельзя использовать на улице или в сырых местах
• Не подходит для защиты двигателей с высоким пусковым током (например, крупные компрессоры) — лучше выбрать характеристику D
• Максимальное сечение кабеля 25 мм² — для больших сечений потребуется другой тип автомата
• Не является УЗО — не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат

Примеры использования

• Вводной автомат в квартирном щитке — защищает всю квартиру от КЗ и перегрузок
• Защита группы розеток в офисе — особенно актуально при подключении ПК, принтеров, зарядок
• Щит на производстве — защита линии освещения, вентиляции, малых станков
• Дачный дом — вводной автомат в щите на столбе или в стене (при наличии герметичного бокса)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — используйте наконечники для многожильных проводов
• При установке в щитке оставьте минимум 80 мм глубины — чтобы не задеть другие элементы
• Если планируете подключать оборудование с пусковыми токами выше 5–7×Iн (например, холодильник, насос), выбирайте характеристику D, а не C
• Для защиты от утечек тока параллельно установите УЗО или дифавтомат
• Проверяйте состояние автомата каждые 1–2 года: включите/выключите несколько раз, чтобы убедиться в плавности хода
• Не заменяйте ВА47-100 на менее мощный автомат — это создаёт риск перегрева и возгорания
