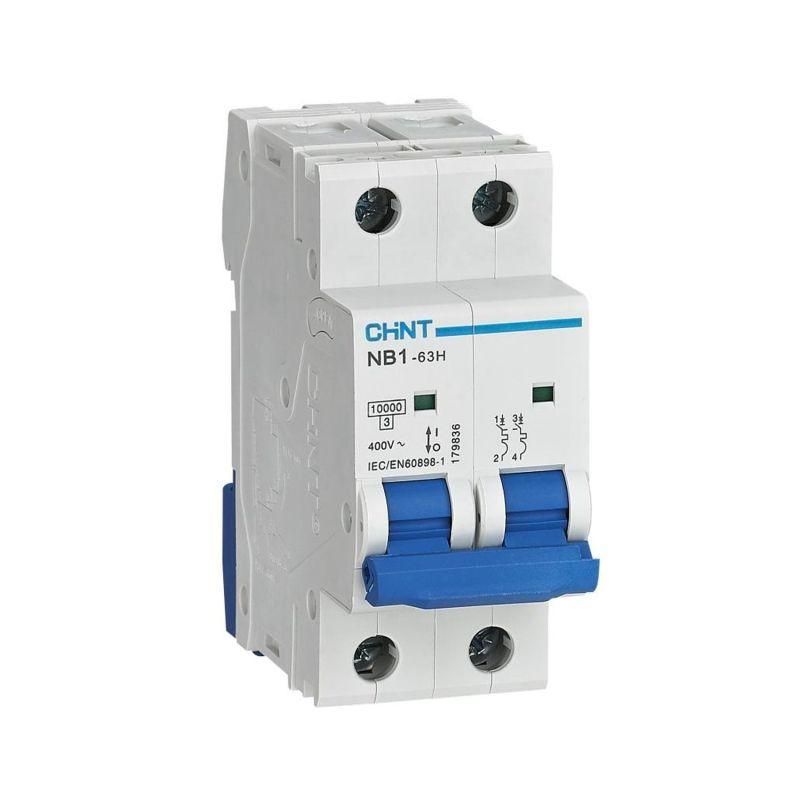

Выключатель автоматический двухполюсный NB1-63H 2P 25A 10кА х-ка C (R) | 179829 CHINT

Автоматический выключатель модульный двухполюсный 25А 10кА характеристика C (R) NB1-63H от бренда CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат - часть надёжной серии NB1-63, проверенной в условиях постоянной эксплуатации.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 25А 10кА характеристика C (R) NB1-63H защищает однофазные сети с рабочим напряжением до 400 В. Подходит для защиты групповой проводки в квартирах, офисах, мастерских и на производстве - например, для питания оборудования с умеренно высоким пусковым током: насосов, компрессоров, светильников с ЭПРА, тепловых завес.

Характеристика “C” обеспечивает срабатывание при токах от 5 до 10 кратном номинальному, что делает её оптимальной для смешанных нагрузок, где возможны кратковременные пики, но не требуется повышенная чувствительность, как у категории B.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 2
• Характеристика срабатывания: C (реагирует на токи 5–10×I_n)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Номинальное напряжение: 400 В (переменный ток AC)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как удары молнии или коммутационные импульсы
• Частота: 50–60 Гц
• Рабочая температура: от -25C до +40C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 2 модуля (36 мм)
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением воздуха (без металлической пыли, конденсата)
• Категория применения: A - для защиты кабельных линий и маломощных потребителей
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность системы
• Механический ресурс: 20 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в щитовые корпуса с достаточным свободным местом - занимает два модуля (36 мм). Для подключения используются однопроволочные медные кабели сечением до 16 мм2. Также совместим с шинами типов PIN и FORK.

Физическое расположение контактов позволяет легко подключить фазу и ноль через верхние и нижние зажимы. Наличие окна индикации показывает состояние контакта: “ON” - включен, “OFF” - отключен, середина - триpped (сработал).

Дополнительно можно заказать комплектацию: вспомогательный контакт XF9, сигнал аварии XF9J, либо расцепители S9/V9 - для удалённого управления или контроля напряжения.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей, применяемых в домашних и аналогичных условиях. Применяет класс токоограничения 3, который снижает энергетическую нагрузку на кабель и оборудование при КЗ. Сертифицирован для работы в системах TN-S, TN-C-S, TT.

Преимущества

• Надёжная механическая конструкция - 20 тысяч циклов включения/отключения
• Яркая индикация положения контактов - сразу видно, сработал ли автомат
• Гибкость комплектации - возможность добавления дополнительных модулей после установки
• Совместимость с другими элементами серии NB1-63 - удобно собирать комплексные решения
• Узкая форма - экономит место в щите

Ограничения применения

Не применяется в условиях с высокой запылённостью, влажностью или воздействием химически активных веществ - степень защиты IP20 исключает работу вне закрытых щитов.

Не рекомендован для защиты мощных двигателей с очень высоким пусковым током (например, больших насосов или воздушных компрессоров) - лучше использовать характеристику D.

Не предназначен для частого ручного включения/отключения - это не рубильник. Частые операции снизят срок службы.

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита кондиционера или сплит-системы
• Линия питания светодиодных светильников с драйверами
• Оборудование на производстве: станки с контроллерами, пневматические клапаны, терморегуляторы
• Цепи освещения в торговых залах, офисах, складах

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с номиналом аппарата - 25 А NB1-63H рассчитан на суммарную нагрузку до ~5,5 кВт при 220 В
• Проверьте посадочный диаметр кабеля - максимальное сечение 16 мм2; более толстые провода требуют доработки или другого автомата
• Если планируете дальнейшую автоматизацию - заранее выбирайте модель с возможностью установки XF9 или S9
• Не используйте этот автомат вместо УЗО - он не реагирует на утечки тока. Для защиты человека нужен отдельный дифференциальный выключатель
• При сборке щита располагайте рядом с аналогичными аппаратами - так проще обслуживать и диагностировать
