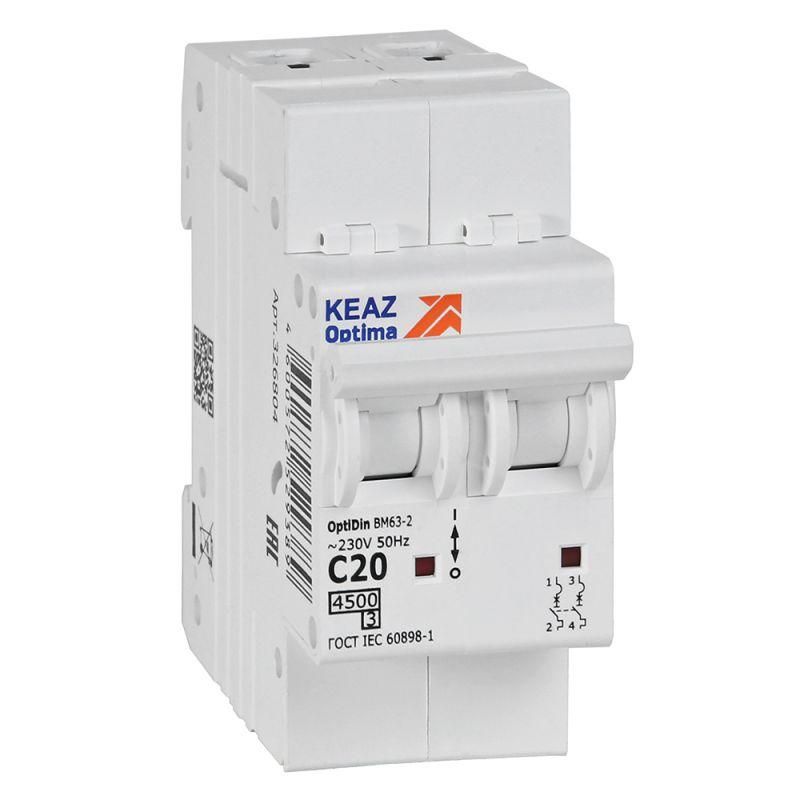

Выключатель автоматический двухполюсный 20А C 4,5кА AC OptiDin BM63-2C20-4,5-УХЛ3 - 326804 КЭАЗ

Автоматический выключатель модульный двухполюсный 20А C 4,5кА AC УХЛ3 BM63-2C20-4,5-УХЛ3 от КЭАЗ предназначен для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Этот аппарат используется в квартирах, домах и этажных щитах, обеспечивает надёжную работу при переменном токе 230 В и соответствует условиям эксплуатации УХЛ3.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 20А C 4,5кА AC УХЛ3 BM63-2C20-4,5-УХЛ3 защищает электрические цепи с напряжением до 400 В переменного тока частотой 50 Гц. Он применяется в распределительных, квартирных и этажных щитах жилых зданий. Подходит для защиты групповой нагрузки: освещения, розеток, бытовой техники. Также может использоваться в местах с умеренно агрессивной средой благодаря классу исполнения УХЛ3.

Технические характеристики

• Количество полюсов: 2 - одновременное отключение фазы и нулевого провода.
• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживается без срабатывания.
• Характеристика срабатывания: C - оптимальна для бытовых нагрузок с умеренным пуском (например, светильники, холодильники, насосы); срабатывает при токе 5–10 крат от номинала.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Тип тока: переменный (AC) - работает только в сетях с синусоидальным током 50 Гц.
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220/230 В.
• Сечение проводника: 1…25 мм2 - совместим с медными проводами этого диапазона.
• Ширина по модулю: 2M - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 75 мм - требует свободного пространства внутри щита.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и крупным предметам; не защищён от воды и пыли - устанавливается только во внутренних щитах.
• Рабочий температурный диапазон: от –70 C до +60 C - позволяет использовать даже в неотапливаемых помещениях зимой.
• Наличие нейтрального проводника: да - имеет контакт для подключения N-проводника, что важно для правильного функционирования в TN-S и TN-C-S системах.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии в ЛЭП.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 20А C 4,5кА AC УХЛ3 BM63-2C20-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум две ячейки (2M) в щите. Надёжное соединение достигается затяжкой винтов на клеммах усилием 0,8–1,0 Нм. Присоединяемые провода должны иметь зачистку 9–10 мм, без повреждения жил. Оба полюса имеют одинаковые входные и выходные клеммы - можно менять направление питания. Выключатель совместим с другими устройствами серии OptiDin BM63, включая УЗО и дифференциальные автоматы того же бренда.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 и российскому ГОСТ Р 50345-2010. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в обычных закрытых помещениях без значительного количества пыли, влаги или металлической стружки. Конструкция исключает самопроизвольное отключение при механических воздействиях. Отключение происходит при достижении порога тока, что снижает риск возгорания.

Преимущества

• Двухполюсное отключение гарантирует полное отсоединение цепи - важное преимущество для безопасности при ремонте.
• Класс исполнения УХЛ3 позволяет применять в неотапливаемых помещениях, чердаках, подъездных щитах.
• Поддержка большого диапазона сечений проводов (1–25 мм2) упрощает монтаж в старых и новых объектах.
• Наличие контакта для нейтрали делает его подходящим для современных систем заземления TN-S/TN-C-S.
• Возможность доп. комплектации - легко сочетается с сигнализаторами положения, дополнительными контактами и блокировками.

Ограничения применения

• Не трехфазных сетей - только для однофазных цепей 230 В.
• IP20 не допускает установку вне герметичных щитов - нельзя монтировать на открытую стену или в сыром помещении без корпуса.
• Характеристика “C” не рекомендована для мощных двигателей или сварочных аппаратов - там нужна характеристика D.
• Максимум 30 операций включения/выключения в день - частое ручное управление может снизить срок службы.
• Не является УЗО - не защищает от утечек тока на землю. Для этого необходима отдельная защита.

Примеры использования

• Защита группы розеток в спальной комнате.
• Отключение контура освещения на лестничной клетке.
• Щитовая защита в многоквартирном доме - этажный щит с несколькими автоматами.
• Обеспечение аварийного отключения ввода в частный дом через распределительный щит.

Практические советы

• Выбирая этот автомат, проверьте глубину вашего щита - он требует 75 мм свободного пространства назад.
• При подключении используйте только медные провода с зачисткой 9–10 мм - слишком длинная зачистка опасна, слишком короткая - плохо зажимается.
• Если планируете подключать оборудование с высоким пусковым током (например, компрессор), лучше выбрать характеристику D вместо C.
• Для удобства обслуживания рядом с этим автоматическим выключателем модульным двухполюсным 20А C 4,5кА AC УХЛ3 BM63-2C20-4,5-УХЛ3 стоит установить сигнализатор положения - видно, включен ли он, даже при закрытой крышке щита.
• Не смешивайте с автоматами других серий - все устройства в одном щите должны быть одного типа (OptiDin BM63) для совместимости и эргономики.
