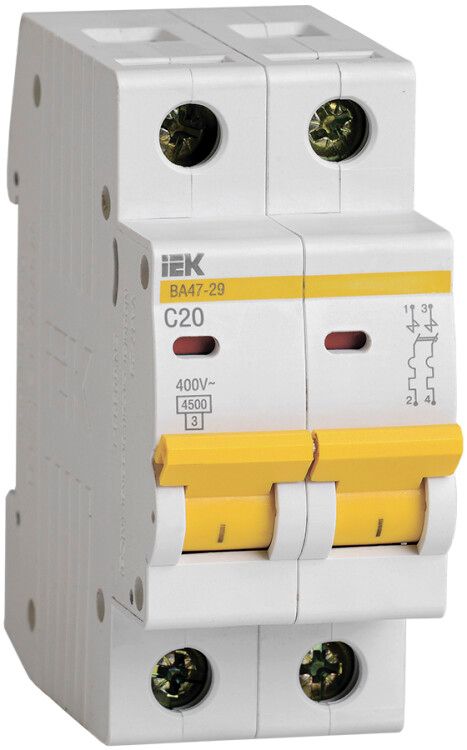

Выключатель автоматический двухполюсный ВА47-29 20А C 4,5кА KARAT | MVA20-2-020-C IEK

Автоматический выключатель ВА47-29 - двухполюсный модульный аппарат с номинальным током 20 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) предлагает эту модель в серии KARAT как надежное решение для промышленного и бытового использования, особенно в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает групповые и распределительные цепи переменного тока с частотой 50 Гц. Подходит для установки в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости. Применяется там, где требуется защита оборудования от перегрева и аварийных токов - например, для розеточных групп, освещения, насосов, маломощных станков.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, двигатели малой мощности)
• Тип расцепителей: тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Тип тока: переменный (AC)
• Количество модулей: 2 (занимает 2 модуля на DIN-рейке)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 до +50 C, допустимо использование в неотапливаемых помещениях
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает энергии пробоя
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Глубина монтажа: 73,6 мм - требует достаточного места внутри щита
• Нормативные документы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние зажимы, совместимые с гибкими проводами и жесткими шинами. Есть возможность подключения:

• Шины FORK - для параллельного питания нескольких автоматов;
• Шины PIN - для последовательного соединения в ряду;
• Гибких проводников сечением до 25 мм2 - без предварительной опрессовки.

На контактных зажимах есть насечки - они повышают надежность соединения и снижают нагрев. Монтаж выполняется без инструментов: фиксация происходит защелкиванием на рейке. Обязательно проверьте глубину щита - аппарат требует минимум 73,6 мм свободного пространства.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и сертифицирован по ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает быстрое отключение при коротком замыкании, что снижает риск возгорания. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние аппарата. IP20 не предусматривает защиту от воды - не применяйте в сырых местах без дополнительной герметизации корпуса щита.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока.
• Улучшенная дугогасительная камера - снижает износ контактов и продлевает срок службы.
• Эргономичная рукоятка - удобна для ручного управления даже в перчатках.
• Поддержка шинного подключения - упрощает сборку распределительных щитов.
• Широкий диапазон рабочих температур - подходит для холодных и жарких регионов.
• Насечки на зажимах - обеспечивают более плотный контакт и меньше нагрева.

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 400 В - превышение вызывает отказ.
• IP20 не защищает от влаги и пыли - запрещено использовать вне закрытых щитов или в условиях повышенной влажности (баня, бассейн, улица).
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели, сварочные аппараты) - лучше выбрать характеристику D.
• Требуется минимальная глубина щита 73,6 мм - не подходит для узких или старых щитов.
• Не рассчитан на работу с постоянным током (DC) - только переменный (AC).

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая защита освещения в многоквартирном доме.
• Распределительный щит на производстве для питания конвейеров, вентиляторов, малых насосов.
• Вводный автомат в частном доме при наличии однофазного ввода и двухполюсной схемы.

Практические советы

• Выбирая между характеристиками B, C и D - помните: C подходит для смешанных нагрузок, но не для двигателей >1,5 кВт; для них нужна D.
• При подключении шины FORK или PIN используйте только совместимые элементы от того же производителя - IEK (ИЭК) KARAT.
• Проверяйте соответствие сечения кабеля: максимум 25 мм2 - большие провода не войдут в зажимы.
• При монтаже в щит с ограниченной глубиной - заранее убедитесь, что 73,6 мм доступны после установки других устройств.
• Индикатор ON/OFF - не заменяет тестирование! Раз в год проверяйте работоспособность кнопкой «T» (если есть) или внешним тестером.
• Для долгой службы не допускайте перегрузки - ток 20 А - это предел, не стоит постоянно нагружать на 18–19 А.
