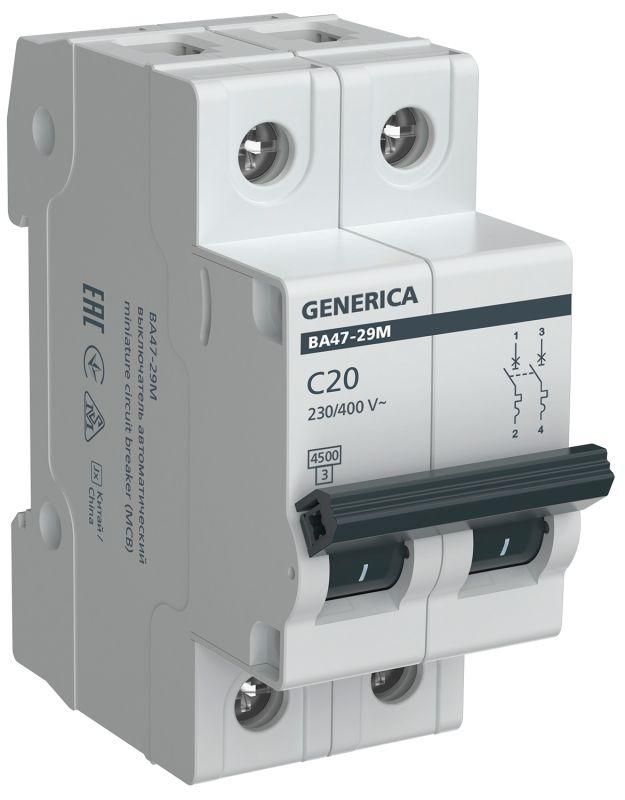

Автоматический выключатель ВА47-29М 2P 20А 4,5кА C GENERICA - MVA21-2-020-C-G IEK

Автоматический выключатель модульный ВА47-29М 2 полюса 20 А 4,5 кА тип C от GENERICA предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и общественных сетях. Этот аппарат — часть надёжной серии ВА47-29M, совместимый с DIN-рейками и рассчитанный на длительную работу в условиях переменного тока.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 2 полюса 20 А 4,5 кА тип C защищает группы потребителей с умеренно высокими пусковыми токами. Подходит для защиты:

• электродвигателей малой мощности — вентиляторы, компрессоры;
• групп освещения и розеточных контуров в квартирах, офисах, административных зданиях;
• систем вводно-распределительных устройств (ВРУ) жилых домов и общественных объектов.

Характеристика «C» означает, что выключатель сработает при токе в 5–10 раз выше номинала (100–200 А), что позволяет избежать ложных срабатываний при запуске двигателей.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Напряжение: до 400 В переменного тока (AC), частота 50 Гц — стандарт для однофазных и трёхфазных сетей в России.
• Отключающая способность: 4,5 кА — способность безопасно прервать ток короткого замыкания до этой величины.
• Полюса: 2 — защищает два фазных провода, применяется в однофазных цепях (L+N).
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок с пусковыми импульсами.
• Ширина: 2 модуля (36 мм) — занимает два места на DIN-рейке.
• Сечение проводов: 1–25 мм² — поддерживает медные провода от 1 до 25 квадратных миллиметров.
• Защита IP20: предохраняет от контакта с пальцами и крупными предметами, но не от пыли и воды — используется только внутри щитов.
• Температурный диапазон: от -40°C до +50°C — работает в неутепляемых помещениях, на балконах, в подвалах.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку.
• Срок службы: 15 лет — при соблюдении условий эксплуатации и не более 10 000 операций включения/выключения.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 2 полюса 20 А 4,5 кА тип C монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания — никаких болтов или инструментов не требуется. Клеммы обеспечивают плотный контакт с проводниками сечением 1–25 мм². Для надёжности перед затяжкой проверьте, чтобы провод был полностью вставлен и не имел повреждённой изоляции. Монтаж допускается только в закрытых распределительных щитах.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 и российскому ГОСТ Р 50345. Класс токоограничения 3 гарантирует соответствие нормам безопасности при аварийных режимах. Применение в жилых и общественных зданиях одобрено согласно ПУЭ.

Преимущества

• Высокая надёжность механических элементов — срок службы 15 лет при регулярном использовании.
• Индикатор положения — наглядно показывает состояние (вкл./выкл.) даже при слабом свете.
• Гибкая совместимость — легко интегрируется в существующие щитовые решения от GENERICA и IEK.
• Устойчивость к колебаниям температуры — работает в холодных и жарких помещениях без потери характеристик.

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами — для насосов, лифтов, сварочных аппаратов лучше использовать тип D.
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать вне помещений или во влажных зонах (ванная, баня, подвал без гидроизоляции).
• Не подходит для постоянной работы при токе выше 20 А — превышение вызывает перегрев и выход из строя.
• Не имеет функции дифференциальной защиты — для защиты от утечек тока необходим отдельный УЗО.

Примеры использования

• Щитовая в квартире: автомат на 20 А типа C защищает розеточные группы на кухне и в комнате.
• Общественное здание: группа автоматов ВА47-29М управляет питанием вентиляционных установок и светильников.
• Подъездной щит: один выключатель контролирует освещение лестничной клетки и сигнализацию входной двери.

Практические советы

• Выбирая автомат ВА47-29М 2 полюса 20 А 4,5 кА тип C, убедитесь, что суммарная мощность подключаемых устройств не превышает 4,4 кВт (при 220 В).
• При замене старого автомата проверьте сечение провода — если он меньше 2,5 мм², используйте меньший номинал (например, 16 А).
• Не соединяйте несколько проводов одной фазы под одним зажимом — это нарушает теплообмен и увеличивает риск перегрева.
• Для комплексной защиты параллельно установите УЗО с током утечки 30 мА — особенно в местах с повышенной влажностью.
• Артикулы mva21-2-020-c-g от GENERICA и IEK взаимозаменяемы — можно использовать как оригинал, так и аналог.
