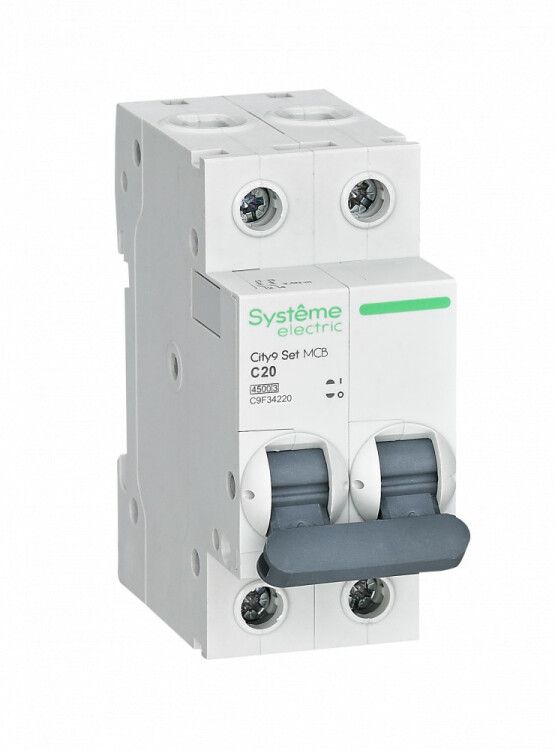

Выключатель автоматический модульный 2п C 20А 4.5кА City9 Set 230В SE C9F34220 APC

Автоматический выключатель модульный двухполюсный 20А характеристика С 4.5кА 230В от бренда Systeme Electric (артикул c9f34220) предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Этот аппарат встраивается в распределительные щиты на DIN-рейку и обеспечивает надёжную работу в условиях нормальной эксплуатации.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 20А характеристика С 4.5кА 230В защищает электрические сети с напряжением до 230 В переменного тока. Подходит для защиты групповых линий в жилых домах, офисах, малых производствах - например, для розеточных контуров, мощной бытовой техники, освещения и оборудования с умеренно высоким пусковым током. Благодаря характеристике C, он срабатывает при токах в 5–10 раз выше номинального, что делает его идеальным для нагрузок с импульсными пиками - таких как насосы, компрессоры, светильники с ЭПРА.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Номинальное напряжение: 230 В - рабочее напряжение сети; изоляция рассчитана на 440 В - запас прочности для скачков;
• Количество полюсов: 2 - одновременное отключение фазы и нейтрали, повышает безопасность при обслуживании;
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (электродвигатели, люминесцентные лампы);
• Способ монтажа: DIN-рейка - совместим со всеми стандартными щитами;
• Модульная ширина: 2 М - занимает два модуля (36 мм) на рейке;
• Глубина монтажа: 45 мм - требует достаточного места внутри щита;
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги - применяется только во внутренних установках;
• Частота: 50–60 Гц - работает в сетях Европы и России;
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на провода;
• С коммутируемым нейтральным проводником: да - нейтраль также отключается, что важно для безопасности при ремонте;
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем пыли и влажности.

Совместимость и монтаж

Автоматический выключатель modulnyy dvukhpolyusnyy 20A karakteristika S 4.5kA 230B (c9f34220) устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами. Для подключения используйте кабель сечением 0,5–16 мм2 (медный). Клеммы зажимаются винтами M4 - затягивать до упора, но без усилия, чтобы не повредить контакты. Обязательно проверьте соответствие глубины монтажа (45 мм) внутренним размерам щита - недостаток места может помешать закрыванию крышки.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция включает ударопрочный корпус с 6 металлическими заклёпками - повышает механическую устойчивость. Безопасные клеммы предотвращают случайный контакт с токоведущими частями даже при неправильном введении кабеля. Наличие коммутируемого нейтраля соответствует требованиям ПУЭ для повышения уровня электробезопасности.

Преимущества

• Интегрированный механизм “мгновенной коммутации” - обеспечивает быстрое и надёжное отключение при аварии;
• Двухполюсное исполнение - полностью отключает цепь, включая ноль, что снижает риск поражения током при обслуживании;
• Класс токоограничения 3 - минимизирует термическое воздействие на проводку при КЗ;
• Компактная форма и стандартизированный монтаж - удобен для плотной сборки щитов;
• Серия City9 SET - проверенная линейка от Systeme Electric с высокой отказоустойчивостью.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, крупные двигатели >5 кВт) - лучше использовать характеристику D;
• Не подходит для постоянной работы при температуре ниже –25C или выше +40C - указаны условия эксплуатации по стандарту;
• Не используется в сетях постоянного тока - только переменный ток 50–60 Гц;
• Не следует устанавливать в местах с повышенной влажностью (ванная, баня) без дополнительной защиты.

Примеры использования

• Защита группы розеток в кухне с микроволновкой, кофемашиной и плитой;
• Линия питания кондиционера или холодильника средней мощности;
• Осветительная группа с энергосберегающими лампами и светодиодными светильниками;
• Щитовая защита в небольшом мастерской или гараже с инструментами на 220 В;
• Подключение кабеля от счётчика к групповым автоматам в квартире.

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (20 А) соответствует сечению кабеля - для медного провода 2,5 мм2 это оптимально;
• При замене старого автомата - проверьте, совпадает ли тип характеристики (C) и количество полюсов - нельзя менять на однополюсный;
• Обязательно отключите питание перед монтажом - даже при выключенном автомате входящие провода остаются под напряжением;
• Не забудьте про свободное место вокруг аппарата - для теплоотвода требуется минимум 10 мм с каждой стороны;
• Проверяйте маркировку на корпусе после установки - убедитесь, что видны значения 20 А, C, 230 В - это необходимо для будущего обслуживания.
