Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 32А 30мА А АВДТ32-22C32-AC-УХЛ4 - 318364 КЭАЗ

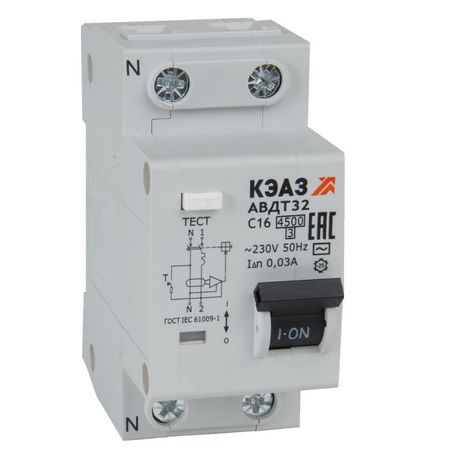

Автоматический выключатель дифференциального тока АВДТ 2P C 32А 30мА тип AC 4.5кА АВДТ32-22C32-AC-УХЛ4 от КЭАЗ обеспечивает защиту от поражения электрическим током, перегрузок и коротких замыканий в бытовых и промышленных сетях 230 В. Этот прибор сочетает функции УЗО и автомата в одном устройстве, что делает его компактным решением для щитов с ограниченным местом.

Назначение и область применения

АВДТ 2P C 32А 30мА тип AC 4.5кА АВДТ32-22C32-AC-УХЛ4 предназначен для защиты человека от поражения электрическим током при утечках тока через тело (например, при прикосновении к повреждённому оборудованию). Также он предотвращает возгорания, вызванные токами утечки или замыканиями на землю. Кроме того, устройство защищает цепь от перегрузок и коротких замыканий, выполняя роль обычного автоматического выключателя. Подходит для установки в жилых домах, офисах, мастерских, на участках с мощностью нагрузки до 7,4 кВт (при 230 В). Применяется в системах TN-S и TN-C-S с глухозаземлённой нейтралью.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает прибор без срабатывания;
• Дифференциальный ток: 30 мА - чувствительность к утечкам; при превышении этого значения происходит отключение для защиты жизни человека;
• Количество полюсов: 2 - отключаются фаза и ноль одновременно, что важно для безопасности;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники);
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, насосы, светильники с галогенками);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Частота: 50 Гц - совместим с сетью России и стран СНГ;
• Класс токоограничения: 3 - быстродействующий при коротком замыкании, снижает тепловую нагрузку на провода;
• Характеристика отключения: Без задержки - срабатывает сразу при утечке, без временной выдержки;
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри распределительного щита;
• Модульная ширина: 2 М - занимает два стандартных модуля в DIN-рейке (35 мм каждый);
• С коммутируемым нейтральным проводником - ноль тоже отключается при срабатывании, исключая опасный потенциал на корпусе оборудования.

Совместимость и монтаж

АВДТ32-22C32-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для правильного подключения требуется соблюдение полярности: входные клеммы помечены L и N, выходные - соответственно. Нельзя использовать этот прибор в сетях с постоянным током или с заземлённой нейтралью типа IT. Обязательно проверьте, чтобы нулевой провод после устройства не соединялся с заземлением или другими нолями - это вызовет ложные срабатывания. Подключайте только кабели с сечением, соответствующим 32 А (обычно 4–6 мм2 медный). Не допускается установка вне закрытого щита из-за низкой степени защиты IP20.

Безопасность и стандарты

АВДТ 2P C 32А 30мА тип AC 4.5кА АВДТ32-22C32-AC-УХЛ4 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 50807. Произведён на КЭАЗ - заводе, сертифицированном по ISO 9001. Класс токоограничения 3 и отключающая способность 4,5 кА обеспечивают надёжность даже при аварийных режимах. Устройство прошло испытания на механическую прочность, термическую стойкость и долговечность коммутаций.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите;
• Отключение нуля повышает безопасность при ремонте и неисправностях;
• Характеристика C позволяет работать с двигателями и освещением без ложных срабатываний;
• Класс 3 токоограничения снижает риск повреждения кабелей при КЗ;
• Работает в условиях УХЛ4 - устойчив к температуре от −40C до +40C, подходит для неотапливаемых помещений.

Ограничения применения

• Не подходит для сетей с постоянным током или смешанным током (DC+AC);
• Не реагирует на импульсные или постоянные утечки - для них нужны типы A, B или F;
• IP20 не допускает установку во влажных помещениях (ванная, баня, улица) без дополнительной защиты;
• Не рекомендован для цепей с емкостной нагрузкой > 10 мкФ (например, некоторые ИБП) - возможны ложные срабатывания;
• Имеет ограничение по номинальному току: не следует применять для нагрузок свыше 40 А - для больших токов нужен другой класс.

Примеры использования

• Защита розеточных групп в квартире (кухня, ванная, детская комната);
• Щитовая на этаже многоквартирного дома для группы комнат;
• Подключение станков, насосов, компрессоров в мастерской;
• Защита осветительных цепей с галогенными или LED-светильниками с балластом;
• Временные объекты: строительные площадки, ангары, летние кафе - при условии установки в герметичном щите.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - при этом прибор должен отключиться. Если нет - не используйте!
• Проверяйте, чтобы все ноли в щите были изолированы друг от друга - особенно после старого оборудования;
• Не подключайте несколько АВДТ32-22C32-AC-УХЛ4 последовательно - это нарушает координацию срабатывания;
• При использовании в холодных помещениях (гараж, подвал) убедитесь, что температура не опускается ниже −40 C - иначе сработает не надёжно;
• Замена прибора: если он часто срабатывает без видимой причины - проверьте изоляцию проводки, а не меняйте устройство.
