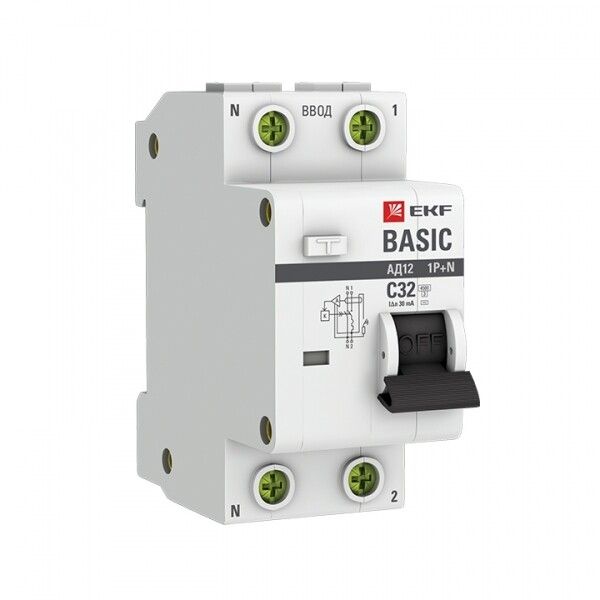

Выключатель автоматический дифференциального тока АД-12 1п+N 32А C 30мА тип АС Basic (электронный,) | DA12-32-30-bas EKF

Автоматический выключатель дифференциального тока АД-12 Basic от EKF — это комбинированный защитный аппарат, объединяющий функции УЗО и автоматического выключателя. Он предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек или перегрузок в однофазной сети. Подходит для установки в бытовых и промышленных распределительных щитах.

Назначение и область применения

АД-12 Basic защищает электросеть от двух видов опасностей: утечки тока на землю (например, при повреждении изоляции или контакте человека с токоведущими частями) и перегрузок/коротких замыканий. Применяется в жилых домах, квартирах, офисах, мастерских и на производстве — там, где требуется одновременная защита от тока утечки и перегрузки. Особенно актуален для групп розеток, ванных комнат, кухонь, гаражей и оборудования с высоким риском поражения током.

Технические характеристики

• Тип тока утечки: AC — реагирует на переменный ток утечки (стандартный для бытовых сетей).
• Номинальный ток: 32 А — допустимый постоянный ток нагрузки до этого значения.
• Дифференциальный ток: 30 мА — чувствительность к утечкам; сработает при превышении этой величины, что обеспечивает безопасность человека.
• Количество полюсов: 1+N — отключаются фаза и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальное напряжение: 230 В — рассчитан на стандартную однофазную сеть в России.
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании с током до 4500 А.
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры).
• Сечение провода: 0–25 мм² — совместим с медными проводниками от тонких до мощных.
• Монтаж: на DIN-рейку шириной 18 мм — стандартная система крепления в щитах.
• Ширина модуля: 2 модуля — занимает два места в щите (по 17,5 мм каждый).
• Степень защиты: IP20 — защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочий диапазон температур: –25…+50 °C — работает в большинстве условий в помещениях и на улице (при наличии корпуса).
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ, защищая оборудование.
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при скачках напряжения.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным импульсным перенапряжениям (молнии, коммутационные броски).
• Частота: 50 Гц — оптимизирован для российской сети.
• Гарантия: 3 года — подтверждает надежность производства.

Совместимость и монтаж

АД-12 Basic легко устанавливается на стандартную DIN-рейку в любом распределительном щите. Для подключения используются клеммы, рассчитанные на провода сечением от 0,5 до 25 мм². Обязательно соблюдайте полярность: вход фазы и нуля — сверху, выход — снизу. Монтаж глубиной 50 мм требует достаточного свободного пространства в щите. Не рекомендуется использовать в открытых или влажных местах без дополнительной защиты корпуса. Совместим со всеми стандартными щитами, в том числе EKF, IEK, Schneider Electric и других производителей.

Безопасность и стандарты

АД-12 Basic соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие международным нормам безопасности. Сертифицирован для использования в системах TN-S и TN-C-S. Категория перенапряжения III и степень загрязнения 3 позволяют применять его в условиях повышенной запыленности и влажности — типично для промышленных объектов и подвалов.

Преимущества

• Объединяет две функции (УЗО + автомат) в одном устройстве — экономит место в щите и упрощает монтаж.
• Электронный тип срабатывания — более точный и быстрый, чем электромеханический аналог.
• Фиксация в положении “выкл” после срабатывания — позволяет сразу заметить причину отключения.
• Цена ниже европейских аналогов на 10–50%, без потери качества.
• Подтвержденная надежность конструкции — серия Basic давно используется в РФ и странах СНГ.

Ограничения применения

• Не подходит для сетей с постоянным током утечки (DC) — например, с источниками питания на основе солнечных панелей или преобразователей частоты.
• Не защищает от двойной утечки (например, когда человек касается фазы и нуля одновременно).
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать вне щита или в сырых помещениях без герметичного корпуса.
• Не предназначено для управления нагрузкой — только для защиты. Не следует использовать как обычный рубильник.
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительных фильтров.

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при использовании фена или стиральной машины.
• Щит на этаже многоквартирного дома — один АД-12 Basic покрывает несколько комнат, снижая количество устройств.
• Производственный станок с двигателем — сочетание характеристики C и 30 мА защищает как персонал, так и оборудование от перегрузок.
• Гараж или летняя кухня — надежная защита при временном подключении электроинструментов.

Практические советы

• Перед первым включением обязательно нажмите кнопку “Тест” — она проверяет работоспособность внутренней схемы.
• При установке в щит с несколькими АД-12 Basic следите, чтобы нулевые провода каждой группы не были объединены после аппарата — это вызовет ложные срабатывания.
• Выбирая между АД-12 Basic и отдельными УЗО + автоматом — учтите, что первый проще монтировать, но сложнее диагностировать причину отключения (упало УЗО? или сработал автомат?).
• Для помещений с высокой влажностью используйте дополнительно корпус с классом защиты IP54.
• Проверьте посадочный диаметр клемм — он стандартизирован, но при затяжке не переусердствуйте, чтобы не повредить пластиковые детали.
