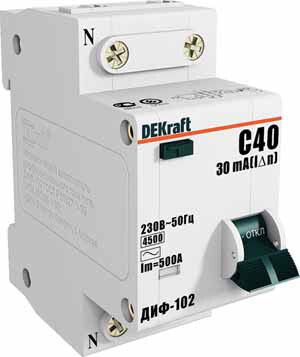

Выключатель автоматический дифференциального тока 2п (1P+N) C 40А 30мА тип AC 4.5кА ДИФ-102 2мод. DeKraft 16007DEK APC

Автоматический выключатель дифференциального тока ДИФ-102 от DEKRAFT - двухмодульное устройство с защитой от утечек тока и перегрузок, предназначенное для обеспечения безопасности в бытовых и промышленных сетях 230 В. Компактный корпус и надёжная электронная дифзащита делают этот аппарат удобным решением для замены старых УЗО и автоматических выключателей.

Назначение и область применения

ДИФ-102 сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках выше 30 мА, а также предохраняет проводку и оборудование от повреждений из-за перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 9,2 кВт при 230 В
• Дифференциальный ток утечки: 30 мА - чувствителен к опасным утечкам, соответствует требованиям для защиты людей
• Тип тока утечки: AC - реагирует на переменный ток утечки (например, от бытовых приборов)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, освещение)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этой величины
• Напряжение: 230 В переменного тока, частота 50/60 Гц
• Количество полюсов: 1+N - коммутирует фазу и ноль одновременно
• Ширина: 2 модуля DIN (36 мм)
• Глубина монтажа: 72 мм - требует достаточного места внутри щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Тип защиты: электронный - требует питания от сети, не работает при отсутствии напряжения

Совместимость и монтаж

ДИФ-102 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние зажимы: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать с постоянным током или в сетях выше 230 В. Совместим со всеми стандартными щитами, где есть место под два модуля. Для правильной работы требуется соблюдение полярности - нулевой проводник обязательно проходит через аппарат.

Безопатность и стандарты

ДИФ-102 соответствует следующим нормативным документам:

• ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) - общие требования к АВДТ
• ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91) - требования к устройствам типа AC
• ГОСТ 51329-99 (МЭК 61543-95) - методы испытаний на работоспособность

Произведено в соответствии с международными требованиями к безопасности. Электронная схема имеет внутреннюю самодиагностику - при отказе защиты устройство отключается и не восстанавливается самостоятельно.

Преимущества

• Компактность: занимает всего 2 модуля, что экономит место в щите по сравнению с решениями типа ДИФ-101
• Объединённая защита: один прибор вместо пары - автомат + УЗО
• Надёжная отключающая способность 4,5 кА - подходит даже для участков с высокими токами КЗ
• Коммутируемый ноль - исключает риск сохранения потенциала на нейтрали после отключения
• Подтверждённая совместимость с рекомендованными проектными решениями - используется в серийном строительстве и ремонтах

Ограничения применения

• Не работает при отсутствии напряжения в сети - электронная схема требует питания
• Не предназначена для защиты от импульсных токов утечки (тип A или B); подходит только для синусоидальных переменных утечек (тип AC)
• IP20 - нельзя устанавливать во влажных помещениях без дополнительной защиты (ванная, баня, улица)
• Не рекомендуется для цепей с постоянным током или смешанным током (DC+AC)
• При использовании с генераторами или ИБП возможны ложные срабатывания - проверьте качество сигнала

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для холодильника, стиральной машины, бойлера
• Линия питания насоса, вентилятора или маломощного станка
• Распределительный щит многоквартирного дома на этаже
• Промышленный щит управления с однофазными потребителями

Практические советы

• Проверяйте соответствие сечения кабеля - максимальное 25 мм2. Меньшие сечения можно использовать без ограничений.
• При установке в щит с несколькими ДИФ-102 убедитесь, что нулевые шины не перемыканы между группами - это вызывает ложные срабатывания.
• Тестируйте устройство кнопкой «T» ежемесячно - это проверяет целостность электронной цепи.
• Не используйте в качестве единственной защиты на входе в квартиру - лучше применять с последующим групповым УЗО или автоматом.
• При замене старого УЗО учитывайте, что ДИФ-102 уже содержит защиту от перегрузок - лишний автомат в цепи не нужен.
