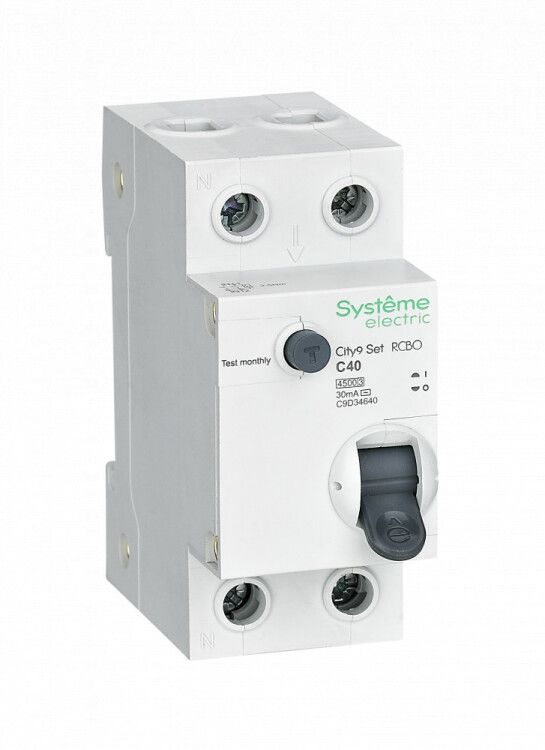

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 40А 4.5kA 30мА Тип-AС 230В City9 Set - C9D34640 APC

Автоматический выключатель дифференциального тока Systeme Electric C9D34640 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Модель C9D34640 сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает её удобной для установки в распределительных щитках жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель дифференциального тока Systeme Electric C9D34640 защищает людей от поражения электрическим током при утечке более 30 мА - это безопасный порог для человеческого организма. Он также отключает цепь при перегрузке или коротком замыкании. Подходит для защиты групповых линий в квартирах, офисах, школах и других объектах с однофазным питанием 230 В. Часто используется для питания розеточных групп, ванных комнат, кухонь и других помещений с повышенной опасностью поражения током.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без отключения
• Дифференциальный ток утечки: 30 мА - чувствителен к малым утечкам, обеспечивающим защиту жизни
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Номинальное напряжение: 230 В - работает в однофазных сетях 220–240 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при большом токе КЗ
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электроника + двигатели)
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли
• Способ монтажа: DIN-рейка 35 мм - стандартный крепёж для щитов
• Модульная ширина: 2 модуля - занимает два места в щите
• Глубина монтажа: 45 мм - требует достаточного внутреннего объёма щита
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижает риск повреждения оборудования
• Категория перенапряжения: IV - рассчитан на работу в местах с высокими скачками напряжения (например, на входе в здание)
• Номинальное напряжение изоляции: 500 В - безопасен при работе в условиях колебаний напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным всплескам (молнии, коммутационные помехи)
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании
• Характеристика отключения: без выдержки времени - срабатывает сразу при превышении порога
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью

Совместимость и монтаж

Systeme Electric C9D34640 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 45 мм. Нужно соблюдать полярность: L (фаза) и N (нейтраль) подключаются строго к указанным клеммам - неверное подключение может нарушить работу УЗО. Клеммы закрыты, безопасны для прикосновения после установки. После монтажа обязательно нажать кнопку «T» (тест) - устройство должно отключиться. Если не отключилось - аппарат бракован или некорректно установлен.

Безопасность и стандарты

Systeme Electric C9D34640 соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 60898-1. Применяет класс токоограничения 3, что гарантирует минимальное тепловое воздействие на провода при КЗ. Защита от прямого контакта обеспечена благодаря отключению нулевого проводника - исключает потенциал на оборудовании при аварии. Кнопка тестирования позволяет регулярно проверять исправность без специнструментов.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Отключение нуля повышает безопасность при пробое изоляции
• Характеристика «C» хорошо работает с современной техникой (LED, зарядки, насосы)
• Высокая отключающая способность (4,5 кА) - надёжно защищает даже при слабых вводных автоматах
• Класс 3 токоограничения снижает риск возгорания при КЗ
• Простая проверка через кнопку «T» - не нужен внешний тестер

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток (AC)
• Не защищает от постоянных утечек (тип DC) - не использовать там, где есть выпрямители (например, светодиодные светильники с плохой фильтрацией)
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметичные щиты)
• Не рекомендован для промышленных мощных двигателей с частотными преобразователями - возможны ложные срабатывания
• Не следует применять вместо основного вводного автомата - он лишь защищает отдельную группу

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Линия питания кухонной техники - микроволновка, кофе-машина, посудомойка
• Освещение и розетки в детской комнате - усиленная защита детей
• Электроснабжение компьютерного класса - защита от утечек в серверах и мониторах
• Щитовые группы в многоквартирном доме - вместо двух отдельных устройств (автомат + УЗО)

Практические советы

• Выбирая C9D34640, убедитесь, что ваш щит имеет достаточно места - 2 модуля + 45 мм глубины
• Подключайте ноль строго к метке N - перепутав фазу и ноль, УЗО будет работать некорректно
• Проверяйте работу кнопкой «T» хотя бы раз в месяц - особенно перед сезоном повышенной нагрузки
• Не используйте этот аппарат для защиты цепей с частотными преобразователями, ИБП или LED-драйверами без фильтров - возможны ложные срабатывания
• Если в щите уже стоит вводной автомат, C9D34640 можно устанавливать как групповой - так проще найти причину отключения
• При замене старого УЗО - проверьте соответствие типа тока утечки (AC) и номинала (30 мА) - не все модели совместимы
