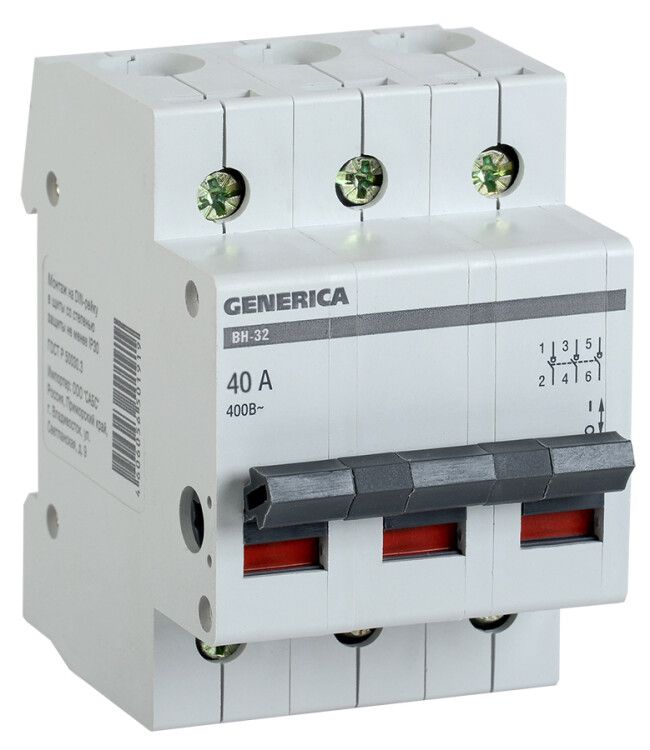

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 40А | MNV15-3-040 GENERICA IEK

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 40А — это компактное устройство для безопасного включения, отключения и разъединения трёхфазной цепи с током до 40 А. Произведённый брендами GENERICA и IEK, он предназначен для установки на DIN-рейку и применяется в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 40А используется для ручного управления трёхфазными цепями. Он обеспечивает надёжное отключение питания при обслуживании, ремонте или аварии, выполняя одновременно роль выключателя и разъединителя. Подходит для установки в силовые щиты, где требуется физически видимый разрыв цепи — например, на входе оборудования, у станков, насосов, конвейеров и других трёхфазных потребителей.

Технические характеристики

• Номинальный ток: 40 А — способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока (AC) — рассчитан на работу в сетях 380–400 В;
• Количество полюсов: 3 — размыкает все три фазы одновременно;
• Частота: 50 Гц — совместим с промышленными сетями России и стран СНГ;
• Модульная ширина: 3 М — занимает 3 модуля на DIN-рейке (54 мм);
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; не предназначен для открытой установки;
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность в закрытых помещениях;
• Материал корпуса: пластик — устойчив к механическим воздействиям, не проводит ток;
• Цвет: серый — соответствует стандартному цвету промышленной аппаратуры;
• Срок службы: 15 лет — при соблюдении условий эксплуатации и не более 10 000 операций включения/отключения;
• Тип рукоятки: рычаг перекидной — удобен для быстрого визуального определения положения (вкл/выкл);
• Количество нормально разомкнутых контактов: 3 — каждый полюс имеет один контакт, который замыкается при включении.

Совместимость и монтаж

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 40А монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы — рекомендуется использовать жилы сечением от 1,5 до 25 мм². Кабель необходимо зачищать точно на 8–10 мм, чтобы избежать плохого контакта. Устройство не требует специальной подготовки — достаточно закрепить его на рейке и подключить фазы. Обязательно отключите питание перед работой!

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Наличие физического разрыва цепи делает его подходящим для работы в системах, где необходима гарантия отсутствия напряжения при обслуживании. Однако, поскольку степень защиты IP20 не предполагает герметичности, применение вне закрытых щитов запрещено. Не используйте для автоматических срабатываний — это не автоматический выключатель.

Преимущества

• Компактность: занимает всего 3 модуля, экономит место в щите;
• Визуальный контроль: рычаг четко показывает состояние (включен/отключен);
• Надёжность: проверенная конструкция серии ВН-32 с долгим сроком службы;
• Совместимость: легко интегрируется в системы с другими элементами GENERICA и IEK;
• Экономия: цена ниже аналогов с аналогичным функционалом.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания — не имеет тепловой или электромагнитной защиты;
• Запрещена установка в местах с высокой запылённостью, влажностью или риском попадания воды — IP20 недостаточен;
• Не подходит для частого включения/отключения (более 10 раз в день) — снижается срок службы контактов;
• Не работает с постоянным током — только переменный AC 50 Гц;
• Не имеет сигнализирующих контактов — нельзя подключить удалённую индикацию состояния.

Примеры использования

• Главный рубильник на вводе в распределительный щит станка;
• Разъединитель для обслуживания группы насосов в котельной;
• Ручной отключающий элемент перед частотным преобразователем;
• Автоматический выключатель снимают с работы — вместо него ставят этот выключатель нагрузки для визуального разрыва.

Практические советы

• Выбирая между ВН-32 3Р 40А и другим номиналом — всегда берите запас по току: если нагрузка 32 А, выбирайте 40 А, а не 32 А;
• Проверьте посадочные габариты: ширина 54 мм, глубина около 70 мм — убедитесь, что хватает места в щите;
• Подключайте фазы последовательно: L1-L2-L3 слева направо — так проще диагностировать;
• После монтажа сделайте несколько тестовых включений/отключений — убедитесь, что рычаг движется свободно;
• Не используйте в качестве единственного средства защиты — обязательно сочетайте с автоматическим выключателем или предохранителем.
