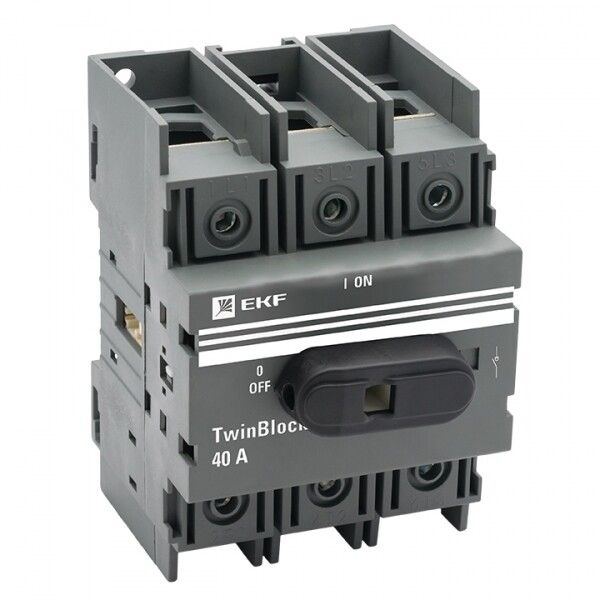

Рубильник 40A 3P c рукояткой управления для прямой установки TwinBlock EKF | tb-40-3p-f

Рубильник 40 ампер 3 полюса с рукояткой управления для прямой установки TwinBlock - это коммутирующее устройство для безопасного отключения трёхфазных цепей до 690 В, предназначенное для установки в распределительных щитах. Модель TB-40-3P-F от EKF обеспечивает надёжную изоляцию и механическую фиксацию положения, что делает её подходящей для обслуживания оборудования и аварийного отключения.

Назначение и область применения

Рубильник TwinBlock TB-40-3P-F используется для ручного отключения электрической цепи при плановом обслуживании, ремонте или аварийной ситуации. Он не предназначен для частых включений/выключений под нагрузкой, но способен выдерживать номинальный ток 40 А и кратковременные перегрузки. Подходит для установки в промышленных и коммерческих распределительных щитах: на станках, конвейерах, насосных группах, системах вентиляции и других объектах с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: до 690 В переменного тока (50/60 Гц)
• Количество полюсов: 3
• Условный ток короткого замыкания: 6,5 кА
• Кратковременно выдерживаемый ток: 0,5 кА
• Мощность при 400 В (AC-23): 39 кВт
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: DIN-рейка 35 мм
• Тип присоединения: винтовые зажимы для проводов
• Рукоятка: рычаг поворотный, установлен прямо на устройстве
• Функции: главный выключатель, сервисный отключатель, аварийная остановка
• Блокировка: есть - позволяет закрепить рукоятку в положении “отключено” с помощью замка
• Цвет элементов управления: чёрный
• Количество вспомогательных контактов: 0

Совместимость и монтаж

Рубильник TwinBlock TB-40-3P-F устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 16 мм2. Устройство совместимо с другими компонентами серии TwinBlock EKF, включая дополнительные блоки и крышки. Благодаря компактному корпусу занимает мало места в шкафу. Обязательно проверьте свободное пространство вокруг аппарата - требуется минимум 50 мм с каждой стороны для теплоотвода и удобства оперирования рукояткой.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Наличие функции блокировки позволяет применять его в соответствии с нормами безопасности OSHA и ГОСТ Р 50030.3, особенно при выполнении работ по техобслуживанию. IP30 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - не применяйте в условиях повышенной влажности или на улице без дополнительной герметизации шкафа.

Преимущества

• Жесткая механическая фиксация всех положений - исключает самопроизвольное включение
• Встроенный механизм блокировки - можно запереть в положении “отключено”, чтобы предотвратить неквалифицированное включение
• Простая визуальная индикация состояния: рукоятка вверх = включено, вниз = отключено
• Надёжные винтовые зажимы - обеспечивают прочное соединение даже при многократном демонтаже
• Совместимость с сериями EKF - легко интегрируется в существующие решения

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте автоматические выключатели для таких задач
• IP30 не допускает использование во влажных помещениях, на улице или в местах с высокой запылённостью
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или дистанционное управление
• Максимальный ток 40 А - не подходит для мощных потребителей выше 39 кВт при 400 В
• Только прямая установка - не поддерживает выносные рукоятки (для этого нужны другие модели серии)

Примеры использования

• Главная точка отключения питания трёхфазного станка перед техобслуживанием
• Автоматический отсекатель на входе в группу насосов в системе водоснабжения
• Сервисный рубильник в распределительном щите торгового центра
• Экстренное отключение вентиляторов в помещении с химическими веществами

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Затягивайте винты зажимов усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить контакт
• При использовании в щитах с несколькими рубильниками помечайте каждый - так снижается риск ошибочного отключения
• Используйте бирки и пломбы на блокировке - это требование правил охраны труда при работе с электрооборудованием
• Если нужна дистанционная блокировка или сигнал состояния - выбирайте модель с вспомогательными контактами (например, TB-40-3P-AF)
