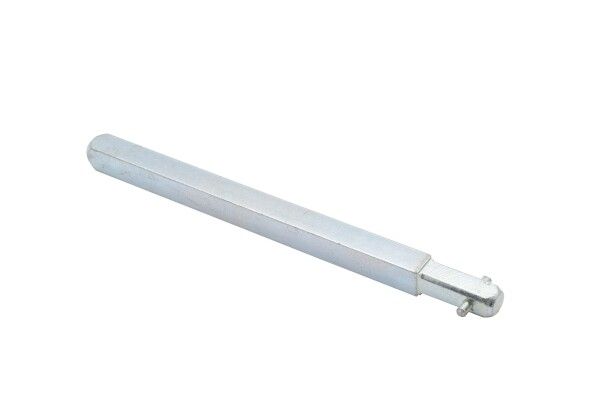

Переходник 280мм для рукояток управления TwinBlock 80-250А PROxima EKF tb-a-1-280

Переходник 280 миллиметров для рукояток управления TwinBlock 40–250 А от EKF позволяет соединить рукоятку управления с выключателем-разъединителем серии TwinBlock, обеспечивая удобное и безопасное управление на расстоянии. Артикул tb-a-1-280 предназначен для установки в шкафах распределительных устройств с ограниченным доступом.

Назначение и область применения

Переходник 280 миллиметров для рукояток управления TwinBlock 40–250 А используется для передачи движения от внешней рукоятки к механизму выключателя-разъединителя, установленного внутри щита. Это необходимо, когда сам аппарат расположен за закрытой дверью, а оператор должен управлять им извне - например, при аварийном отключении или плановой проверке. Применяется совместно с выключателями-разъединителями TwinBlock номиналом 40–250 А в электроустановках до 690 В.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока, 50/60 Гц
• Длина переходника: 280 мм
• Способ монтажа: частично интегрируемый - часть элемента фиксируется в корпусе, другая выступает для подсоединения рукоятки
• Степень защиты IP20: защита от контакта с пальцами и крупными предметами; не защищён от пыли и воды
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие нормативному документу: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Переходник 280 миллиметров для рукояток управления TwinBlock 40–250 А совместим только с выключателями-разъединителями серии TwinBlock EKF PROxima номиналом 40–250 А. Монтаж выполняется после установки самого аппарата в шкаф. Переходник вставляется в специальный паз на лицевой части выключателя, затем фиксируется болтом. На противоположную сторону надевается рукоятка управления. Критически важно соблюдать правильную ось вращения - перекос вызывает затруднённое управление или повреждение механики. Для работы требуется свободный доступ к боковой поверхности выключателя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008), что гарантирует соответствие безопасности при коммутации силовых цепей. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли и влаги - поэтому применение возможно только во внутренних помещениях с контролируемой средой. Нельзя использовать в сырых, пыльных или открытых зонах.

Преимущества

• Обеспечивает удалённое управление без необходимости открывать шкаф - снижает риск поражения током
• Работает с уже установленными модулями TwinBlock - не требует замены основного оборудования
• Длинный ход (280 мм) позволяет размещать рукоятку вне плотно заполненных шкафов
• Гарантия 7 лет указывает на высокую долговечность материала и сборки

Ограничения применения

• Не подходит для выключателей других серий - даже аналогичных по току
• IP20 не допускает использование в условиях повышенной влажности, пыли, на улице или в производственных зонах с технологическими выбросами
• Запрещено применять с рукоятками, не входящими в комплектацию TwinBlock - возможна потеря функции блокировки
• Не рассчитан на автоматические системы управления - только ручное воздействие

Примеры использования

• Щитовые комнаты на заводах - управление питанием станков через рукоятку на двери шкафа
• Аварийные отключения в системах кондиционирования воздуха
• Распределительные пункты в жилых комплексах, где нужен быстрый доступ к рубильнику без вскрытия шкафа
• Центры управления насосными станциями

Практические советы

• Перед монтажом проверьте, чтобы глубина посадочного места в шкафе позволяла полностью поместить переходник - 280 мм требуют минимум 300 мм свободного пространства от задней стенки до двери
• Не используйте усилие больше необходимого при установке рукоятки - механизм имеет механический ограничитель, превышение нагрузки может сломать зубчатую передачу
• При обслуживании всегда отключайте питание - хотя переходник не проводит ток, он связан с токоведущими деталями выключателя
• Для многократного использования рекомендовано смазывать ось вращения графитовой смазкой один раз в год
