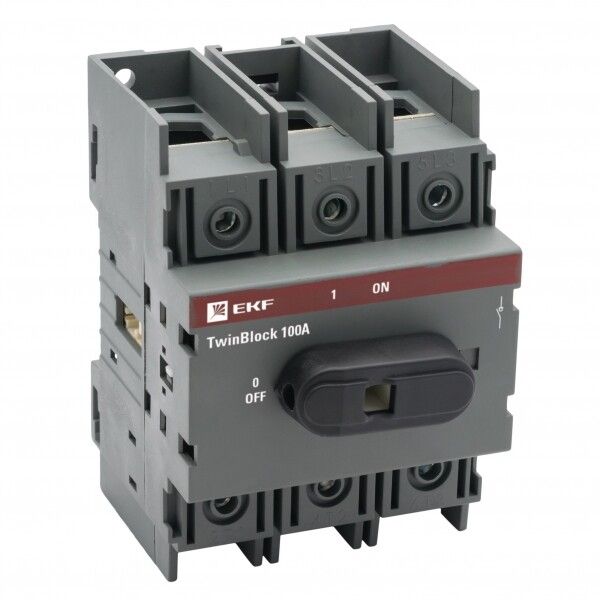

Рубильник 3п 100А с рукояткой управления для прямой установки TwinBlock PROxima EKF tb-100-3p-f

Рубильник 3-полюсный 100А с рукояткой управления для прямой установки TwinBlock - это надёжный выключатель-разъединитель серии TwinBlock от EKF, предназначенный для безопасного отключения электрических цепей в распределительных щитах. Подходит для прямой установки на монтажную плату, обеспечивает механическую изоляцию цепи и поддерживает работу в условиях промышленного оборудования.

Назначение и область применения

Рубильник 3-полюсный 100А с рукояткой управления для прямой установки TwinBlock используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийной ситуации. Он не предназначен для частых включений под нагрузкой - это функция автоматических выключателей. Его задача - гарантировать видимый разрыв цепи и безопасную работу персонала.

Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других установках с напряжением до 690 В. Особенно актуален как сервисный выключатель или устройство аварийной остановки.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который рубильник может безопасно проводить.
• Напряжение: 400–690 В переменного тока, 50/60 Гц - совместим с большинством трёхфазных сетей промышленного типа.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Максимальное сечение кабеля: 70 мм2 - позволяет подключать крупные медные или алюминиевые жилы.
• Условный ток короткого замыкания (Icu): 100 кА - способен выдерживать кратковременные сверхтоки без повреждения.
• Кратковременно выдерживаемый ток: 300 кА - показывает термическую устойчивость при КЗ (не более 0,1 сек).
• Номинальная мощность (AC-23, 400 В): 49 кВт - теоретическая мощность нагрузки, которую можно отключать при рабочих условиях.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды.
• Тип рукоятки: поворотная - удобна для ручного управления, имеет чёткую позицию “ВКЛ” / “ВЫКЛ”.
• Цвет рукоятки: чёрный - соответствует стандартам цветовой сигнализации.
• Конструкция: встраиваемое устройство фиксированной установки - не снимается после монтажа.
• Климатическое исполнение: УХЛ3 - работает при температуре от -25C до +40C, в помещениях с нормальной влажностью.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствие международному стандарту на выключатели-разъединители.

Совместимость и монтаж

Рубильник TwinBlock монтируется на монтажную плату (DIN-рейку) с помощью фиксирующих зажимов. Подходит для фронтального и промежуточного монтажа в шкафах и распределительных щитах. Для установки требуется свободное место перед щитом - рукоятка должна иметь достаточный угол поворота (обычно 90°).

Присоединение проводов - винтовое. Можно использовать как медные, так и алюминиевые кабели сечением до 70 мм2. Перед затяжкой необходимо зачистить жилы и использовать наконечники (при необходимости). Нельзя применять многожильные провода без наконечника - риск ослабления контакта.

Не требует внешнего питания - полностью механический принцип работы. Совместим с другими компонентами серии TwinBlock, включая модульные блоки и дополнительные полюсы (до 4-го).

Безопасность и стандарты

Рубильник 3-полюсный 100А с рукояткой управления для прямой установки TwinBlock соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при работах на оборудовании. Отключение происходит вручную, что исключает случайное включение. Рукоятка имеет фиксацию в положениях “ВКЛ” и “ВЫКЛ”, предотвращая самопроизвольное перемещение.

Преимущества

• Высокая коммутационная стойкость - выдерживает токи КЗ до 100 кА и термические импульсы до 300 кА.
• Универсальное присоединение - поддерживает медь и алюминий, сечением до 70 мм2.
• Простота монтажа - фиксация на DIN-рейке, отсутствие сложных настроек.
• Интеграция в серию TwinBlock - легко сочетается с другим оборудованием EKF для сборки полноценных щитов.
• Наличие трёх функций в одном устройстве: главный выключатель, сервисный выключатель, аварийная остановка - снижает количество компонентов в щите.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это вызовет быстрый износ контактов. Для таких задач используйте автоматические выключатели.
• IP20 - не подходит для открытых площадок, сырых помещений или мест с высокой запылённостью.
• Не имеет встроенного теплового или электромагнитного расцепителя - не обеспечивает защиту от перегрузки или КЗ, только разъединение.
• Требует ручного управления - нельзя удалённо или автоматически отключить.
• Не поддерживает управление через PLC или другие системы автоматизации - только механическая рукоятка.

Примеры использования

• Главная точка отключения питания на станке ЧПУ перед техобслуживанием.
• Автоматический выключатель в составе щита управления конвейерной линией - служит как аварийный стоп.
• Разъединитель в распределительном щите промышленного цеха для изоляции группы потребителей.
• Сервисный выключатель в системе вентиляции, где требуется периодическое отключение без демонтажа.

Практические советы

• Перед установкой проверьте, чтобы посадочные отверстия на монтажной плате точно соответствовали габаритам Rubilnik 3-полюсный 100А с рукояткой управления для прямой установки TwinBlock - иначе он не зафиксируется.
• При использовании алюминиевых кабелей обязательно применяйте переходные наконечники и контролируйте момент затяжки - алюминий деформируется легче меди.
• Обязательно пометьте рукоятку этикеткой “Отключено - работа на линии!” - это требование правил техники безопасности.
• Не допускайте попадания пыли внутрь корпуса - даже при IP20 грязь может вызвать заклинивание механизма.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно если есть признаки нагрева или потемнения.
