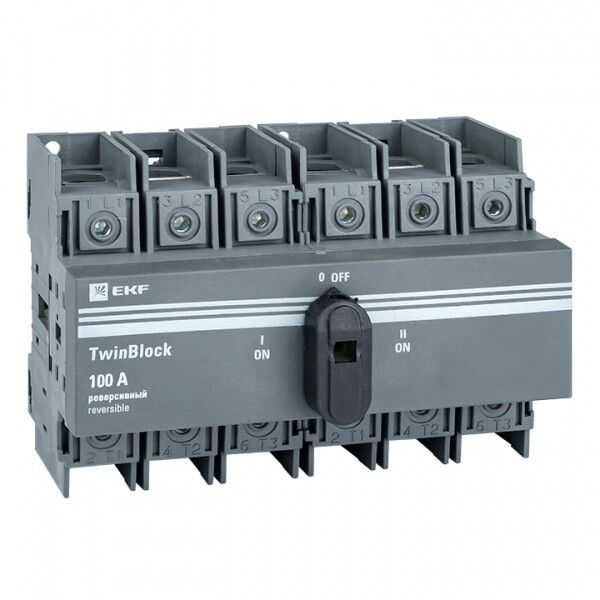

Рубильник 100A 3P реверсивный c рукояткой управления для прямой установки TwinBlock EKF | tb-s-100-3p-rev

Рубильник 3-полюсный 100А реверсивный с рукояткой управления для прямой установки TwinBlock - это коммутирующее устройство для безопасного переключения нагрузки между двумя источниками питания в распределительных системах. Продукт серии TwinBlock от EKF предназначен для постоянной установки в щитах и рассчитан на работу с токами до 100 А и напряжением до 690 В.

Назначение и область применения

Рубильник 3-полюсный 100А реверсивный с рукояткой управления для прямой установки TwinBlock используется для ручного включения, отключения и переключения электрических цепей переменного тока. Его основная задача - обеспечить разрыв цепи с видимым зазором и безопасное переключение между основным и резервным питанием. Подходит для систем, где требуется автономное управление без автоматики: промышленные станки, насосные станции, системы освещения, конвейеры, а также распределительные щиты в условиях УХЛ3.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В переменного тока
• Условный ток короткого замыкания: 16,5 кА
• Номинальный кратковременно выдерживаемый ток: 300 кА
• Номинальная мощность при 400 В (AC-23): 49 кВт
• Максимальное сечение кабеля: 70 мм2
• Тип рукоятки: поворотный рычаг с индикацией положений I-0-II
• Способ монтажа: на монтажную плату (фиксированная установка)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, в помещениях с нормальной влажностью)
• Серия: TwinBlock
• Соответствие стандартам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рубильник TwinBlock устанавливается на DIN-рейку или монтажную плиту внутри распределительного щита. Для правильной установки необходимо соблюдать посадочные габариты, указанные в технической документации EKF. Кабель подключается через винтовые зажимы - максимальное сечение 70 мм2. Напряжение на клеммах должно соответствовать заявленному диапазону 400–690 В. Устройство совместимо с другими компонентами серии TwinBlock, что позволяет формировать унифицированные сборки. Отдельно стоит отметить: устройство не имеет вспомогательных контактов - для сигнализации состояния потребуется внешняя аппаратура.

Безопасность и стандарты

Рубильник 3-полюсный 100А реверсивный с рукояткой управления для прямой установки TwinBlock соответствует требованиям МЭК 60947.3 и ГОСТ Р 50030.3-2012. Конструкция гарантирует механическую блокировку при переключении - невозможно одновременное замыкание двух источников. Индикация положений I-0-II позволяет визуально определить состояние: “I” - активный источник, “0” - отключен, “II” - резервный источник. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или воды - применение допускается только в закрытых щитах.

Преимущества

• Реверсивное исполнение позволяет переключать нагрузку между двумя источниками без потери питания - идеально для бесперебойных систем
• Высокая коммутационная способность (16,5 кА) обеспечивает надежность при пусках двигателей и коротких замыканиях
• Жесткая конструкция с винтовыми зажимами снижает риск ослабления соединений при вибрациях
• Индикация положений на рукоятке минимизирует ошибки оператора
• Совместимость с серийными решениями TwinBlock упрощает масштабирование и обслуживание

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Отсутствуют вспомогательные контакты - нельзя использовать для дистанционной сигнализации без внешних модулей
• Не подходит для частого переключения под нагрузкой более 100 А - рекомендовано для редких операций (не для частого включения/выключения)
• Запрещено использование в средах с взрывоопасными газами или повышенной коррозионной активностью
• Максимальная рабочая температура +40 C - при длительном превышении возможен перегрев и выход из строя

Примеры использования

• Переключение питания на станке с основного и резервного ввода при сбое сети
• Обеспечение резервного питания для насосной группы в водоканалах
• Ручное переключение между сетью и дизель-генератором в производственных цехах
• Распределительные щиты на объектах с требованием к визуальному контролю состояния цепи

Практические советы

• При подключении кабелей используйте наконечники типа НШВИ - они предотвращают деформацию жил и обеспечивают лучший контакт
• Проверьте соответствие сечения кабеля (до 70 мм2) перед монтажом - превышение может вызвать нагрев и повреждение зажимов
• Не применяйте силу при переключении - рукоятка должна двигаться свободно; если возникает усилие, проверьте наличие механических препятствий
• Для систем с частым переключением регулярно проверяйте затяжку винтов - особенно после первых 10–20 циклов
• Убедитесь, что щит имеет достаточную вентиляцию - перегрев при работе на пределе тока снизит срок службы
• При использовании в составе комплексной системы учтите, что этот рубильник не является автоматическим - он требует ручного вмешательства
