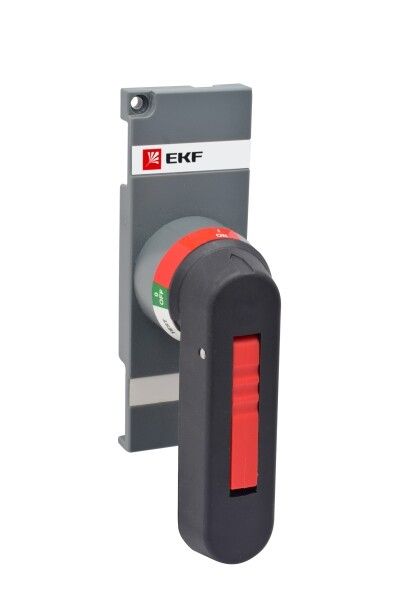

Рукоятка управления для прямой установки на рубильники TwinBlock 315-400А PROxima EKF tb-315-400-fh

Рукоятка управления для прямой установки на рубильники TwinBlock 315-400А - элемент управления для механического включения и отключения рубильников серии TwinBlock от EKF. Артикул tb-315-400-fh предназначен для прямой фиксации на корпус аппарата, обеспечивает надёжную блокировку в положении «выключено» и соответствует требованиям ГОСТ Р 50030.3-2012.

Назначение и область применения

Рукоятка управления для прямой установки на рубильники TwinBlock 315-400А используется для ручного переключения силовых цепей в распределительных устройствах. Подходит для работы с выключателями-разъединителями и силовыми выключателями серии TwinBlock. Применяется в электроустановках с напряжением до 690 В переменного тока частотой 50–60 Гц - например, на щитах производства, на конвейерах, в системах автоматизации, где требуется явное визуальное определение состояния цепи.

Технические характеристики

• Тип изделия: поворотная рукоятка
• Способ монтажа: прямая установка на аппарат
• Наличие замка: да (блокировка в положении «выключено»)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренный климат, допускается повышенная влажность)
• Цвет: черный
• Гарантийный срок: 84 месяца
• Соответствие нормативам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рукоятка совместима исключительно с рубильниками TwinBlock 315–400 А от EKF. Монтируется непосредственно на шток механизма выключателя-разъединителя. Устанавливается без инструментов: защёлкивающаяся фиксация обеспечивает плотное соединение. Перед установкой проверьте соответствие типоразмера штока - рукоятка не подойдёт к другим сериям или моделям, даже от EKF. Не используйте с устройствами, имеющими выносной механизм управления - эта модель рассчитана только на прямую установку.

Безопасность и стандарты

Рукоятка управления для прямой установки на рубильники TwinBlock 315-400А соответствует ГОСТ Р 50030.3-2012, что гарантирует безопасность операций включения/отключения и предотвращает случайное включение. Наличие замка позволяет закрепить рукоятку в положении «выключено» - это требование безопасности при проведении работ на оборудовании. IP20 не обеспечивает защиту от внешней среды - применение возможно только внутри закрытых щитов или помещений.

Преимущества

• Фиксированная установка снижает риск потери или повреждения рукоятки
• Замок обеспечивает безопасную блокировку при обслуживании
• Чёрный цвет контрастен с корпусом - улучшает визуальный контроль положения
• Срок службы 7 лет (84 месяца) - выше среднего для аналогичных изделий

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и брызг
• Несовместима с другими сериями рубильников, включая модели TwinBlock меньшей мощности или с другим типом крепления
• Не предназначена для частого удалённого управления - для этого нужна выносная рукоятка
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации корпуса

Примеры использования

• Щитовые помещения на заводах - управление питанием станков
• Распределительные пункты в жилых комплексах - отключение групп освещения
• Автоматические линии - изоляция участков перед ремонтом
• Обслуживание силовых кабельных трасс - быстрое отключение питания

Практические советы

• Перед установкой убедитесь, что рубильник полностью отключен и обесточен
• Проверьте, чтобы шток аппарата был чистым и не имел деформаций - иначе рукоятка не зафиксируется
• Используйте замок всегда при выполнении работ по техобслуживанию - это обязательное правило безопасности
• Если вам нужна возможность управления снаружи щита - выбирайте выносную рукоятку, а не эту модель
• При хранении не допускайте воздействия прямых солнечных лучей - материал может стать хрупким
