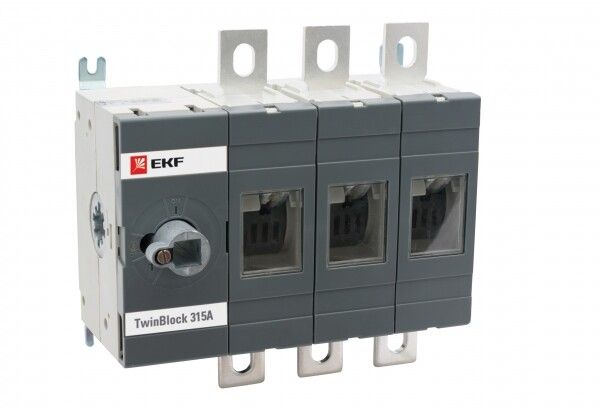

Выключатель-разъединитель TwinBlock PROxima 315А 3P без рукоятки EKF tb-s-315-3p

Рубильник 315 А 3П без рукоятки управления TwinBlock - это выключатель-разъединитель нагрузки для безопасного отключения электрических цепей в системах распределения энергии. Устройство предназначено для постоянной установки на монтажную плату, не имеет собственной рукоятки - её нужно устанавливать отдельно. Модель из серии TwinBlock от EKF подходит для промышленных объектов с токами до 315 А и напряжением до 690 В.

Назначение и область применения

Рубильник 315 А 3П без рукоятки управления TwinBlock используется как главный выключатель в щитах распределения электроэнергии. Он обеспечивает механическое отключение цепи для обслуживания, ремонта или аварийного отключения. Применяется в промышленном оборудовании: станках, конвейерах, системах освещения, насосных станциях, где требуется надёжное и видимое отключение питания. Подходит для сетей переменного тока 50/60 Гц с напряжением 400–690 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 315 А
• Номинальное напряжение: 400–690 В
• Условный ток короткого замыкания: 15 кА
• Номинальная мощность (AC-23, 400 В): 156 кВт
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 185 мм2
• Способ монтажа: на монтажную плату (фиксированная установка)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Блокировка: есть - позволяет закрепить положение «выключено» с помощью замка
• Серия: TwinBlock
• Соответствие стандартам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рубильник 315 А 3П без рукоятки управления TwinBlock не имеет рукоятки - она продается отдельно. Для управления можно использовать две типовые рукоятки: выносную (для управления через дверцу шкафа) или прямую (установка непосредственно на корпус). Устройство монтируется на DIN-рейку или специальную монтажную плату, совместимую с габаритами серии TwinBlock. Клеммы рассчитаны на медные и алюминиевые провода сечением до 185 мм2. Перед монтажом проверьте соответствие посадочного места и наличие свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Рубильник соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту МЭК 60947.3-2008. Благодаря функции блокировки предотвращает случайное включение во время работ. IP20 обеспечивает базовую защиту от прикосновений, но не предназначен для открытых или влажных сред. Для работы в помещениях с высокой запылённостью или влажностью рекомендуется устанавливать устройство внутри герметичного шкафа.

Преимущества

• Высокая коммутационная способность - выдерживает токи короткого замыкания до 15 кА
• Поддержка двух типов проводов: медь и алюминий
• Возможность последующего добавления рукоятки любого типа
• Интеграция в серию TwinBlock - совместимость с другими компонентами EKF
• Наличие блокировки повышает безопасность персонала при техобслуживании

Ограничения применения

• Не предназначен для частого включения/отключения - только для редкого отключения нагрузки (не автоматический выключатель)
• IP20 не допускает использование вне закрытых шкафов
• Отсутствие рукоятки требует обязательной докупки аксессуара - нельзя использовать «из коробки»
• Не подходит для управляемой автоматической коммутации - только ручное управление
• Запрещена работа при напряжении выше 690 В или токе свыше 315 А

Примеры использования

• Главная точка отключения питания на промышленном станке
• Распределительный щит цеха с несколькими линиями 400 В
• Щитовая в помещении с контролируемым доступом, где нужна фиксация положения «выкл»
• Система кондиционирования воздуха с внешним выключателем

Практические советы

• Перед установкой убедитесь, что выбрана правильная рукоятка: выносная - для удалённого управления, прямая - для доступного расположения
• При подключении алюминиевых проводов используйте переходные контактные площадки или антиоксидантную пасту
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу
• Проверьте соответствие сечения кабеля - максимальное 185 мм2; меньшие сечения тоже подходят
• Для удобства обслуживания устанавливайте рубильник на уровне глаз или с возможностью быстрого доступа
• Серия TwinBlock от EKF совместима с другими изделиями этой же серии - можно собирать унифицированные щиты
