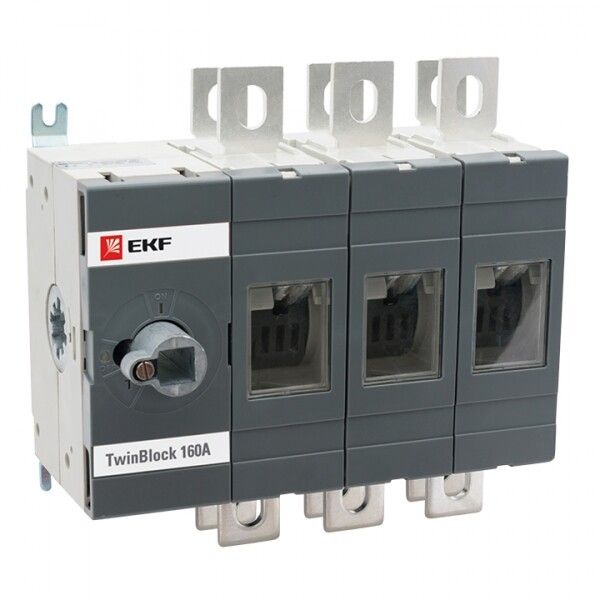

Рубильник 160A 3P реверсивный без рукоятки управления TwinBlock EKF | tb-s-160-3p-rev

Рубильник 160 ампер 3 полюса реверсивный без рукоятки управления TwinBlock от EKF предназначен для безопасного переключения нагрузки между двумя источниками питания с полным разрывом цепи. Модель TB-S-160-3P-REV используется в системах распределения электроэнергии, где требуется надежная коммутация под нагрузкой - например, на производствах с резервными линиями.

Назначение и область применения

Рубильник 160 ампер 3 полюса реверсивный без рукоятки управления TwinBlock применяется для переключения электрической нагрузки между основным и резервным источниками питания. Он обеспечивает механический разрыв цепи в положении «0» и позволяет переключаться между двумя состояниями - «I» (основной источник) и «II» (резервный). Подходит для установки в щитах распределения на объектах с повышенными требованиями к бесперебойному питанию: заводские линии, насосные станции, системы автономного электроснабжения.

Технические характеристики

• Номинальный ток: 160 А
• Число полюсов: 3
• Максимальное рабочее напряжение: 690 В переменного тока
• Частота: 50/60 Гц
• Тип: реверсивный, с индикацией положений I-0-II
• Переключение под нагрузкой: да, включая высокие пусковые токи двигателей
• Управление: внешнее - без встроенной рукоятки; требует подключения внешнего привода или рычага

Совместимость и монтаж

Рубильник 160 ампер 3 полюса реверсивный без рукоятки управления TwinBlock устанавливается на DIN-рейку 35 мм. Для управления необходимо использовать внешнюю рукоятку или привод, совместимый с конструкцией корпуса. Клеммы рассчитаны на подключение медных проводников сечением до 70 мм2. Установка допускается только в закрытых распределительных шкафах. Отсутствие рукоятки требует обязательного учета условий доступа для оператора и защиты от случайного включения.

Безопасность и стандарты

Рубильник соответствует требованиям международных стандартов IEC 60947-3 для выключателей-разъединителей. Конструкция обеспечивает физическое разделение контактов в положении «0», что гарантирует изоляцию цепи. Индикация положений I-0-II предотвращает ошибочные действия при переключении. Применение в соответствии с нормами ПУЭ обязательно - устройство не заменяет автоматический выключатель и не защищает от перегрузок или коротких замыканий.

Преимущества

• Поддерживает переключение под нагрузкой - даже при больших индуктивных токах, характерных для двигателей
• Индикация положений I-0-II снижает риск человеческой ошибки
• Высокая механическая прочность корпуса и контактной группы
• Совместимость с другими компонентами серии TwinBlock - удобно для сборки унифицированных щитов

Ограничения применения

• Не имеет встроенного механизма защиты - нельзя использовать вместо автомата
• Не предназначен для частого включения/выключения - рекомендовано не более 10–15 циклов в час
• Отсутствие рукоятки требует дополнительного оборудования для управления - не подходит для мест с ограниченным доступом
• Не работает при постоянном токе выше 48 В - только для переменного тока 50/60 Гц

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии
• Обеспечение бесперебойной работы конвейера через резервную линию в пищевой промышленности
• Аварийное переключение освещения и вентиляции в жилых комплексах с резервным источником

Практические советы

• Выбирая модель TB-S-160-3P-REV, проверьте соответствие посадочных размеров вашей DIN-рейке и глубины шкафа
• Для управления используйте только сертифицированные внешние рукоятки от EKF - несовместимые элементы могут повредить механизм
• Перед первым запуском убедитесь, что все соединения затянуты моментом 2,5 Нм - недостаточно плотные контакты вызывают нагрев
• Не устанавливайте рубильник 160 ампер 3 полюса реверсивный без рукоятки управления TwinBlock в условиях повышенной влажности без дополнительной герметизации
• Регулярно проверяйте состояние контактов - особенно после многократных переключений под нагрузкой
