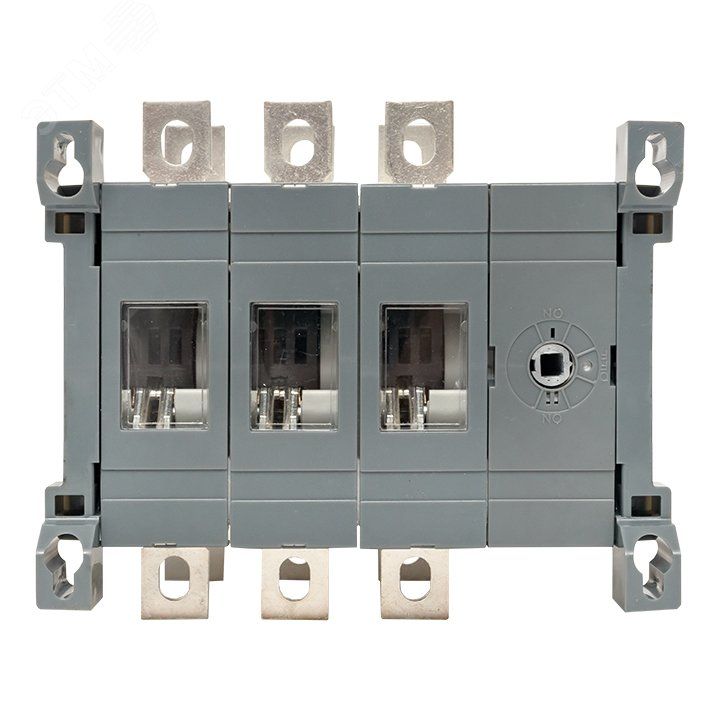

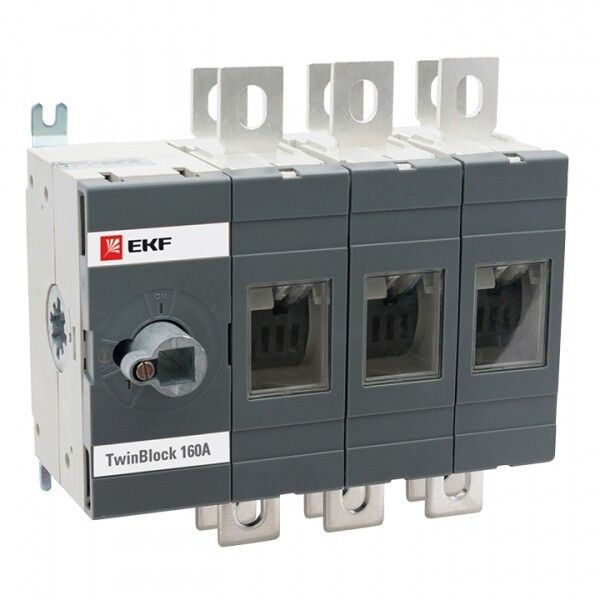

Рубильник 315A 3P реверсивный без рукоятки управления TwinBlock EKF | tb-s-315-3p-rev

Рубильник 315 ампер 3 полюса реверсивный без рукоятки управления TwinBlock — это главный выключатель-разъединитель для переключения нагрузки между двумя источниками питания в системах распределения электроэнергии. Устройство серии TwinBlock от EKF рассчитано на работу в промышленных условиях с номинальным током 315 А и поддерживает реверсивное управление без внешней рукоятки, что делает его подходящим для компактных щитов и автоматизированных систем.

Назначение и область применения

Рубильник 315 ампер 3 полюса реверсивный без рукоятки управления TwinBlock предназначен для безопасного отключения и переключения электрических цепей с разрывом питания. Он используется как главный выключатель в распределительных щитах, где требуется переключение между основным и резервным источником питания — например, при работе с генераторами, двухсистемными сетями или автономными источниками.

Область применения: промышленные объекты, заводские линии, насосные станции, системы бесперебойного питания, конвейеры, оборудование с высокими пусковыми токами. Подходит для установки в шкафах и панелях, где доступ к управляющему элементу осуществляется через внешние механизмы или автоматические системы.

Технические характеристики

• Номинальный ток: 315 А — способен длительно проводить ток этого значения без перегрева.
• Номинальное напряжение: 400–690 В переменного тока — работает в трёхфазных сетях промышленного типа.
• Условный ток короткого замыкания: 32 кА — обеспечивает устойчивость при КЗ без повреждения контактов.
• Номинальная мощность (AC-23): 156 кВт — позволяет коммутировать двигатели и другую активную нагрузку с высокой индуктивностью.
• Количество полюсов: 3 — переключает все три фазы одновременно.
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого корпуса.
• Максимальное сечение кабеля: 185 мм² — совместим с крупногабаритными медными жилами.
• Тип присоединения: болтовое — надёжное механическое соединение с зажимами на клеммах.
• Конструкция: встраиваемое устройство — монтируется на монтажную плату, не имеет собственного корпуса.
• Блокировка: есть — предотвращает случайное включение при обслуживании.
• Индикация положений: I-0-II — визуальное определение состояния: включено / выключено / резерв.
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, допустима повышенная влажность.
• Цвет: черный — соответствует стандартному цвету промышленного оборудования.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) — соответствие требованиям безопасности и надёжности.

Совместимость и монтаж

Рубильник TwinBlock монтируется на монтажную плату (DIN-рейка не поддерживается). Для установки необходима специальная панель с отверстием под корпус и крепёжными точками. Болтовые зажимы обеспечивают плотное соединение с кабелями сечением до 185 мм². Напряжение на клеммах должно соответствовать 400–690 В. Устройство не имеет встроенной рукоятки — управление осуществляется через внешний привод, тягу или автоматическую систему. Это позволяет использовать его в удалённых или автоматизированных системах, где ручное управление не требуется.

Внимание: из-за отсутствия рукоятки нельзя применять устройство там, где требуется ручное переключение оператором. Для ручного управления необходимо дополнительно установить механизм передачи движения.

Безопасность и стандарты

Рубильник 315 ампер 3 полюса реверсивный без рукоятки управления TwinBlock соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует безопасность при эксплуатации в промышленных условиях. Блокировка исключает случайное включение во время ремонта. Индикация положений I-0-II позволяет точно определять состояние аппарата. IP20 не защищает от попадания воды или пыли — поэтому обязательна установка в герметичном или закрытом щите.

Преимущества

• Высокая коммутационная способность (32 кА) — надёжно выдерживает аварийные режимы.
• Возможность переключения под нагрузкой — не требует отключения питания при переходе на резерв.
• Поддержка больших сечений кабелей (до 185 мм²) — снижает количество соединений и точки отказа.
• Компактная встраиваемая форма — экономит место в щитах.
• Совместимость с системами автоматизации — идеально для интеграции в PLC-контроль.

Ограничения применения

• Не подходит для ручного управления — отсутствует рукоятка, требует внешнего привода.
• IP20 — запрещена установка в открытых помещениях, на улице или в местах с высокой влажностью/пылью.
• Только болтовое подключение — невозможно использование быстроразъёмных клемм или кабельных наконечников без подготовки.
• Не является автоматическим выключателем — не обеспечивает защиту от перегрузки или КЗ, требует внешних аппаратов защиты (например, автоматических выключателей).

Примеры использования

• Переключение питания станка с городской сети на дизель-генератор при отключении света.
• Резервирование линии конвейера в пищевой промышленности — переключение между двумя трансформаторами.
• Автоматическая система резервирования вентиляционных установок в логистических центрах.
• Системы бесперебойного питания с двумя входами (UPS+сеть) в медицинских учреждениях.

Практические советы

• При проектировании щита учитывайте посадочные размеры устройства — он встраивается, а не крепится на рейку.
• Для ручного управления используйте внешнюю тягу или рычажный механизм, согласованный с конструкцией рубильника.
• Проверьте соответствие сечения кабеля 185 мм² — слишком маленькое сечение вызывает нагрев, слишком большое — затрудняет монтаж.
• Обязательно подключите блокировку к системе безопасности — она должна работать в паре с сигнализацией или замком.
• Не применяйте этот рубильник как единственный защитный аппарат — всегда сочетайте его с автоматическими выключателями или предохранителями.
• При использовании в холодных условиях (УХЛ3) проверяйте пластиковые детали на хрупкость ниже −20°C.
