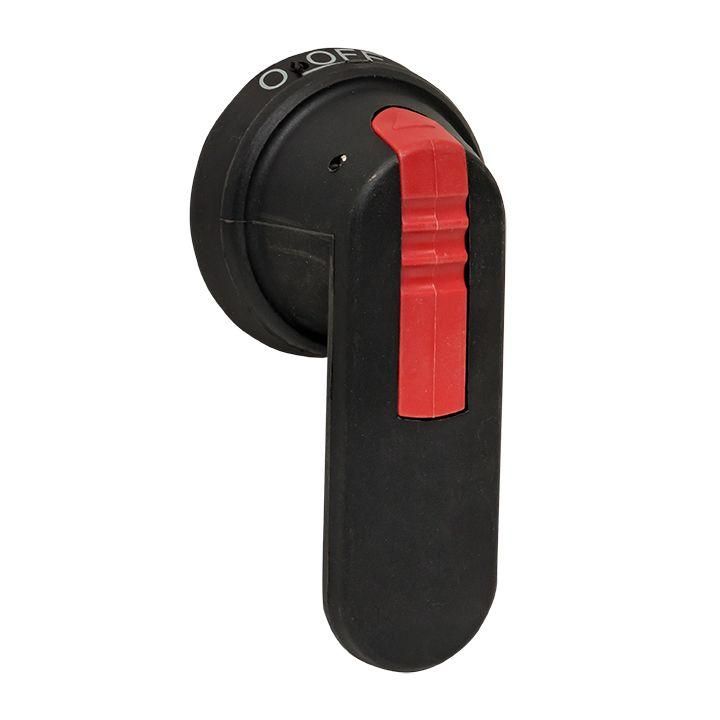

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 315-400А PROxima EKF tb-315-400-dh-rev

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 315-400А от EKF позволяет управлять силовым разъединителем из-за закрытой двери щита, обеспечивая безопасную и удобную операцию без необходимости открывать корпус. Эта рукоятка совместима с рубильниками серии TwinBlock 315–400 А и оснащена механическим замком для фиксации положений I-0-II.

Назначение и область применения

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 315-400А используется для удалённого переключения состояния силового разъединителя между положениями “ВКЛ” (I), “ОТКЛ” (0) и “РЕВЕРС” (II). Применяется в распределительных щитах, где требуется доступ к управлению без вскрытия корпуса — например, на производствах, в промышленных объектах, на насосных станциях или в системах автоматизации. Подходит для установки в шкафы с классом защиты IP54 и выше, так как сама рукоятка имеет степень защиты IP20.

Технические характеристики

• Тип: рукоятка для дистанционного управления
• Совместима с: выключателями-разъединителями TwinBlock 315–400 А
• Функциональные положения: I (вкл.) – 0 (выкл.) – II (реверс)
• Наличие замка: да, механический, фиксирует все три положения
• Способ монтажа: на монтажную плату (панель) внутри шкафа
• Степень защиты: IP20 — защищает от прикосновения к опасным частям, но не от пыли и воды
• Цвет: черный
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
• Количество контактов: 0 — рукоятка не содержит электрических контактов, передаёт только механическое движение

Совместимость и монтаж

Рукоятка TwinBlock 315-400А совместима исключительно с моделями выключателей-разъединителей серии TwinBlock мощностью 315–400 А. Она **не** подходит для меньших моделей (например, 80 А и 100 А), которые уже поставляются со встроенной рукояткой. Монтируется на специальную монтажную плату внутри шкафа — требует предварительной подготовки отверстия под вал рукоятки. Диаметр отверстия в двери шкафа должен соответствовать габаритам вала рукоятки — проверьте размеры в техдокументации EKF. Для правильной работы необходимо точно выставить положение рукоятки относительно механизма разъединителя — используйте метки на корпусе при сборке.

Безопасность и стандарты

Рукоятка выполнена в соответствии с требованиями ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008), что гарантирует соответствие нормам безопасности для устройств распределения электроэнергии. Механический замок предотвращает случайное переключение и позволяет применять её в режимах LOCKOUT/TAGOUT (LOTO). Благодаря этому рукоятка TwinBlock 315-400А подходит для работ в условиях, где требуется обеспечение электробезопасности при обслуживании оборудования.

Преимущества

• Имеет трёхпозиционное переключение с фиксацией — минимизирует риск ошибочного включения/выключения
• Замок обеспечивает безопасность при проведении ремонтных работ
• Чёрный цвет и компактный дизайн легко интегрируются в современные шкафы управления
• Поддерживает работу в широком диапазоне температур — подходит для холодных помещений и неотапливаемых зон
• Не требует внешнего питания — полностью механическая система

Ограничения применения

• Не предназначена для установки вне шкафа — IP20 не защищает от пыли и влаги
• Не совместима с другими сериями выключателей, кроме TwinBlock 315–400 А
• Не подходит для частого переключения — рассчитана на редкие операции (включение/отключение), а не на коммутационную нагрузку
• Требует точного монтажа на плату; некорректная установка может привести к зависанию механизма
• Не применяется с автоматическими системами управления — только ручное управление

Примеры использования

• Промышленный станок с реверсивным двигателем — рукоятка позволяет выбрать направление вращения из-за закрытой двери шкафа
• Вентиляционная установка в цеху — переключение между рабочим и аварийным режимом без вскрытия щита
• Система водоснабжения с двумя насосами — реверсивное управление для запуска основного и резервного насоса
• Щит распределения электроэнергии на складе — безопасное отключение питания для планового обслуживания

Практические советы

• Перед установкой убедитесь, что механизм разъединителя находится в положении “0”. Это предотвратит повреждение зубчатого привода при попытке вставить рукоятку под давлением
• Проверьте глубину посадки вала — он должен входить до упора, но без усилия. Недостаточная посадка вызывает люфт, избыточная — затрудняет возврат в нейтральное положение
• При использовании в местах с высокой влажностью (например, вагоны, бассейны) обязательно устанавливайте рукоятку внутрь шкафа с классом защиты IP54+
• Не используйте рукоятку для принудительного включения — она не рассчитана на преодоление механических препятствий
• При замене старой рукоятки — сохраните оригинальный болт крепления. Он отличается по длине и шагу резьбы у разных версий TwinBlock
