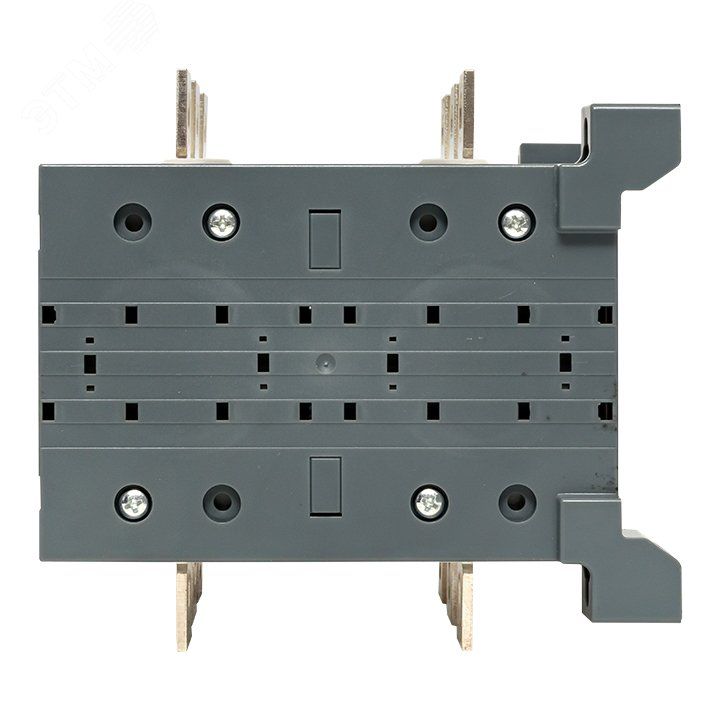

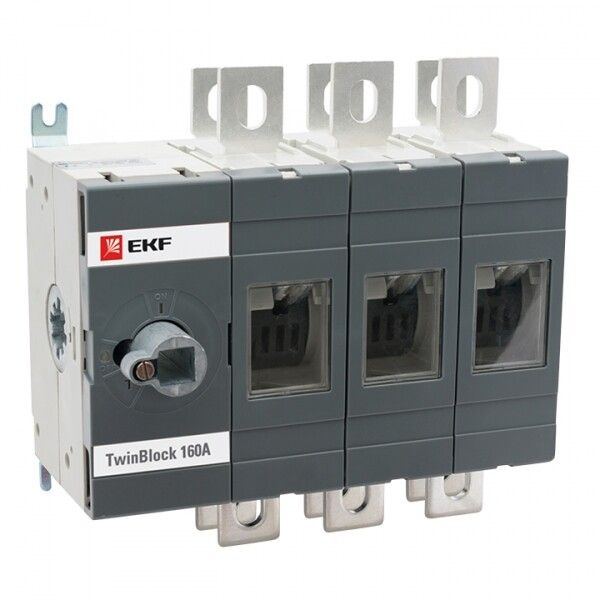

Рубильник 400A 3P реверсивный без рукоятки управления TwinBlock EKF | tb-s-400-3p-rev

Рубильник 400 ампер 3 полюса реверсивный без рукоятки управления TwinBlock — это выключатель-разъединитель для коммутации и изоляции трехфазных цепей до 400 А, предназначенный для работы в распределительных щитах. Модель TB-S-400-3P-REV от EKF обеспечивает безопасное переключение между основной и резервной линиями без рукоятки управления, что делает её подходящей для автоматизированных систем и объектов с жесткими требованиями к компактности.

Назначение и область применения

Рубильник 400 ампер 3 полюса реверсивный без рукоятки управления TwinBlock используется для ручного или дистанционного переключения нагрузки между двумя источниками питания с полным разрывом цепи. Подходит для систем бесперебойного электроснабжения, где требуется переключение на резервный генератор или вторую линию электропередачи. Применяется в промышленных распределительных щитах: на станках, конвейерах, насосных станциях, в системах HVAC и других объектах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 400 В переменного тока
• Количество полюсов: 3
• Реверсивное исполнение: да (позиции I–0–II с визуальной индикацией)
• Условный ток короткого замыкания: 61,5 кА
• Кратковременно выдерживаемый ток: 1200 кА (на 0,1 сек)
• Номинальная мощность при 400 В (AC-23): 199 кВт
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды
• Тип присоединения: болтовое соединение
• Максимальное сечение кабеля: 240 мм²
• Способ монтажа: на монтажную плату (фиксированная установка)
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
• Блокировка: есть — предотвращает одновременное включение двух источников
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Рубильник TwinBlock предназначен для установки в шкафы и распределительные щиты с монтажной плитой. Крепится через отверстия на корпусе — требует жесткой фиксации. Для подключения используются болты, допускающие кабели сечением до 240 мм². Обратите внимание: отсутствие рукоятки управления означает, что управление осуществляется внешним приводом (например, через механический или электромагнитный привод). Это требует согласования с системой автоматизации. Серия TwinBlock совместима с другими изделиями этой же серии — можно собирать модульные решения.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует надёжность при работе под нагрузкой и при коротком замыкании. Блокировка исключает параллельное питание от двух источников — важный элемент безопасности при переключении. IP20 не обеспечивает защиту от пыли и брызг — применение возможно только внутри закрытых щитов. Напряжение до 690 В указано в описании производителя, но рабочий класс — 400 В, поэтому не следует использовать выше этого значения.

Преимущества

• Высокая коммутационная способность — позволяет переключать даже двигатели с большими пусковыми токами
• Функция реверсирования с позицией “0” — обеспечивает полный разрыв цепи перед переключением
• Жесткая конструкция с фиксированной установкой — минимизирует вибрацию и контактные потери
• Совместимость с сериями TwinBlock — легко интегрируется в существующие системы EKF
• Подтверждённая термическая и электродинамическая стойкость — 1200 кА на 0,1 сек

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой — это не автоматический выключатель, а разъединитель
• Отсутствие вспомогательных контактов — нельзя подключить сигнализацию состояния без внешних решений
• IP20 — запрещено использование вне герметичных щитов, особенно во влажных или пыльных средах
• Нет рукоятки — требует внешнего привода; не подходит для ручного оперативного управления без доработки
• Максимальное сечение кабеля 240 мм² — не подходит для линий свыше 500 А

Примеры использования

• Переключение питания цехового участка с основной сети на дизель-генератор при аварийном отключении
• Обеспечение резервного питания для насосной станции в системе водоснабжения
• Интеграция в систему АВР (автоматического ввода резерва) с использованием внешнего привода
• Разделение и изоляция цепей в распределительном щите крупного завода

Практические советы

• При монтаже проверьте соответствие диаметра отверстий на монтажной плате и крепёжных отверстий корпуса — зазор менее 1 мм может затруднить установку
• Затягивайте болты присоединения с моментом, указанным в паспорте — переусилие повредит контактные поверхности
• Если нужна индикация положения, используйте внешние микровыключатели или датчики положения
• Для систем АВР рекомендуется сочетать этот рубильник с контроллером, который будет управлять приводом и блокировкой
• Не применяйте в помещениях с постоянными колебаниями температуры ниже −40 °C или выше +40 °C — несоответствие климатическому исполнению УХЛ3 снижает срок службы
