Дополнительный полюс 400А для рубильника TwinBlock EKF PROxima | tb-s-400-dp

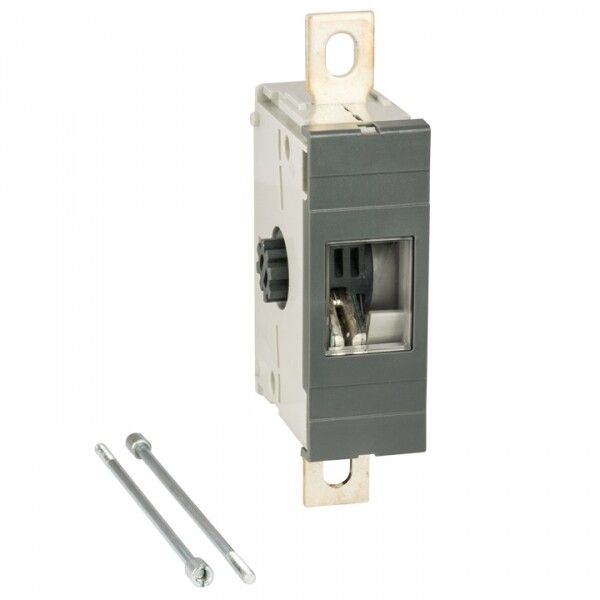

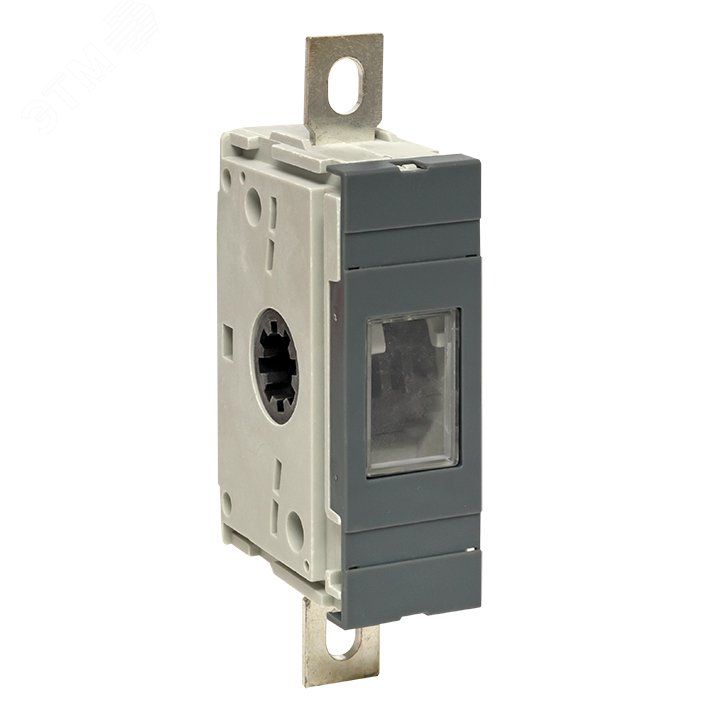

Дополнительный полюс 400А для рубильника TwinBlock PROxima - комплектующий элемент для модульного рубильника TwinBlock EKF, позволяющий увеличить количество коммутируемых фаз до четырёх. Применяется в системах распределения электроэнергии с номинальным током до 400 А и напряжением до 690 В. Артикул tb-s-400-dp совместим только с рубильниками серии TwinBlock EKF.

Назначение и область применения

Дополнительный полюс 400А для рубильника TwinBlock PROxima используется для расширения функционала основного рубильника TwinBlock EKF - позволяет добавить ещё один коммутируемый полюс к трёхфазному устройству, сделав его четырёхполюсным. Это необходимо, когда требуется одновременное отключение нулевого провода вместе с фазами, например, в системах TN-S или TT с обязательным размыканием N-проводника.

Подходит для установки в щитах распределения электроэнергии на объектах промышленного, коммерческого и инфраструктурного назначения: заводские линии, насосные станции, системы вентиляции, крупные бытовые и торговые центры.

Технические характеристики

• Номинальный ток: 400 А - способен безопасно проводить постоянную нагрузку до этого значения;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В, 50/60 Гц;
• Кратковременно выдерживаемый ток: 1200 кА - обеспечивает устойчивость к сверхтокам при КЗ, соответствует требованиям ГОСТ Р 50030.3-2012;
• Количество полюсов: 1 - добавляет один дополнительный контактный ряд к существующему рубильнику;
• Степень защиты IP30 - защищён от доступа инструментов и частиц больше 2,5 мм, но не герметичен; не предназначен для открытых площадок или влажных сред;
• Тип управления: поворотный рычаг - механический, визуально определяемый положение “ВКЛ” / “ОТКЛ”;
• Присоединение главной цепи: винтовое - надёжное, требует затяжки усилием, указанным в инструкции;
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность в закрытых помещениях;
• Цвет элементов управления: черный - стандартизированный цвет для промышленных выключателей;
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции и качество материалов.

Совместимость и монтаж

Дополнительный полюс 400А для рубильника TwinBlock PROxima совместим исключительно с рубильниками серии TwinBlock EKF мощностью 160–800 А. Он не подходит для других серий или брендов.

Монтаж выполняется фронтальным способом - устройство вставляется в специальные направляющие на корпусе основного рубильника. Соединение с шинами осуществляется через винтовые зажимы. Для правильной сборки важно:

• Использовать только оригинальные крепления и изолирующие планки от EKF;
• Не перегружать механизм - каждый полюс должен быть установлен последовательно и плотно;
• Перед монтажом отключить питание и проверить отсутствие напряжения;
• Затягивать винты с моментом, рекомендованным производителем - недостаточная затяжка вызывает нагрев, избыточная - деформацию контакта.

Безопасность и стандарты

Дополнительный полюс 400А для рубильника TwinBlock PROxima соответствует ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947.3-2008) - нормативу для выключателей-разъединителей. Обеспечивает гарантированное отключение цепи без автоматического срабатывания, что делает его подходящим для обслуживания и ремонта оборудования.

IP30 не предохраняет от брызг воды или пыли - не применяйте в условиях возможного попадания жидкости или металлической стружки. Для таких условий используйте корпуса с более высокой степенью защиты.

Преимущества

• Расширяет возможности базового рубильника без замены всего устройства - экономит время и средства;
• Механизм с поворотным рычагом обеспечивает чёткую визуальную индикацию состояния - удобно для операторов;
• Высокая термическая и электродинамическая стойкость (1200 кА) снижает риск аварий при КЗ;
• Срок службы 7 лет - подтверждённый гарантийный период говорит о надёжности материала и сборки;
• Одинаковый форм-фактор с другими полюсами - позволяет собирать конфигурации 1P, 2P, 3P, 4P едиными модулями.

Ограничения применения

• Не предназначен для частого включения/выключения - это разъединитель, а не автоматический выключатель;
• Не работает в качестве защиты от перегрузки или КЗ - обязательно нужна внешняя защита (предохранители, автоматы);
• IP30 - нельзя использовать вне помещений, в сырых цехах, на улице или в местах с высокой запылённостью;
• Только для фронтального монтажа - не подлежит задней установке или креплению на DIN-рейку;
• Совместим только с рубильниками TwinBlock EKF - не подходит для аналогов от других производителей.

Примеры использования

• Четырёхполюсный рубильник в распределительном щите промышленного станка - отключение всех фаз и нуля перед техобслуживанием;
• Щит питания конвейерной линии с системой заземления TN-S - необходимость размыкания N-провода согласно ПУЭ;
• Центральное отключение питания в торговом центре - управление всеми фазами и нулём одним рычагом;
• Оборудование с импульсными источниками питания - где важна полная изоляция сети при ремонте.

Практические советы

• Перед установкой проверьте, чтобы основной рубильник был свободен от повреждений - деформация рамы помешает установке полюса;
• Используйте только кабель с сечением, соответствующим 400 А - обычно 1×150–185 мм2 медный;
• После монтажа протестируйте механическую прочность рычага - он должен перемещаться плавно, без заеданий;
• При использовании нескольких дополнительных полюсов - следите за равномерной нагрузкой между фазами;
• Регулярно осматривайте винтовые соединения - особенно после первых 100 циклов включения, так как возможно ослабление.
