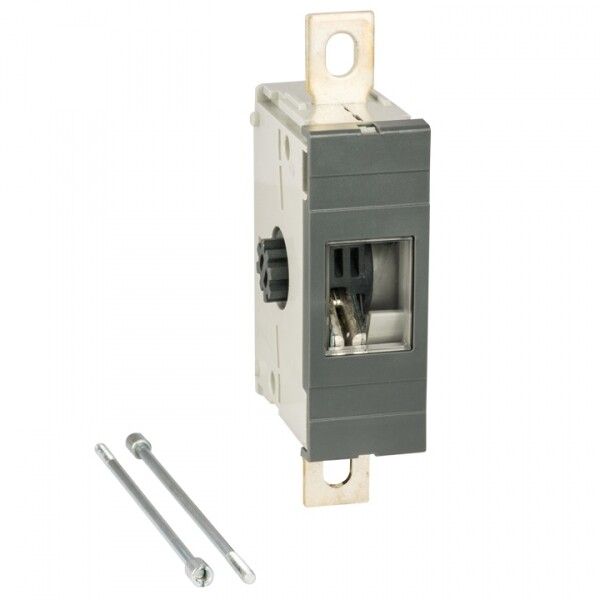

Дополнительный полюс 630А для рубильника TwinBlock EKF PROxima - tb-s-630-dp

Дополнительный полюс 630А для рубильника TwinBlock PROxima - комплектующий элемент для модульного рубильника TwinBlock EKF, позволяющий увеличить количество коммутируемых фаз до четырёх. Артикул tb-s-630-dp предназначен для установки в распределительные щиты и работает совместно с основными блоками серии TwinBlock EKF.

Назначение и область применения

Дополнительный полюс 630А для рубильника TwinBlock PROxima используется для расширения функционала уже установленного трёхполюсного рубильника TwinBlock EKF. Он позволяет добавить ещё один коммутируемый контакт - то есть перейти от 3P к 4P-конфигурации. Это необходимо, когда требуется одновременное отключение нулевого провода вместе с фазами, например, в системах TN-S или TT с требованием полного размыкания цепи.

Применяется в распределительных щитах промышленных объектов, на участках с высокими токовыми нагрузками: насосные станции, системы вентиляции, крупные станки, конвейеры, силовые пункты производства.

Технические характеристики

• Номинальный ток длительной нагрузки: 630 А - способен безопасно проводить постоянную нагрузку до этого значения без перегрева.
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В, 50/60 Гц.
• Кратковременно выдерживаемый ток: 1500 кА - обеспечивает устойчивость к сверхтокам при КЗ, соответствует требованиям надёжности для промышленных систем.
• Количество полюсов: 1 - добавляет один дополнительный контакт к существующему рубильнику.
• Степень защиты IP30 - защищён от доступа инструментов и частиц больше 2,5 мм, но не герметичен; подходит только для внутренней установки в закрытых щитах.
• Тип присоединения: винтовое - зажимы для медных шин или кабелей затягиваются гаечным ключом, обеспечивают надёжный контакт.
• Тип элемента управления: поворотный рычаг - единая механическая связь с основным рубильником, управление происходит одним движением.
• Климатическое исполнение УХЛ3 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью, характерной для средней полосы России.
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции и качество сборки.
• Соответствие нормативам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - сертифицирован для применения в промышленных электроустановках.

Совместимость и монтаж

Дополнительный полюс 630А для рубильника TwinBlock PROxima совместим только с рубильниками TwinBlock EKF номиналом 160–800 А. Монтаж выполняется непосредственно на корпус основного аппарата - он фиксируется механически и электрически через шины внутри щита. Не требует дополнительных креплений.

Внимание! Подключается исключительно после отключения питания. Для правильной работы все полюсы должны быть установлены в одном направлении и с одинаковым усилием затяжки винтов (не более 10 Нм).

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-3 и российскому ГОСТ Р 50030.3-2012, что гарантирует соответствие требованиям безопасности при отключении цепей под нагрузкой. Конструкция предотвращает случайное включение благодаря жесткой блокировке рычагов всех полюсов. Применение в открытых или влажных местах запрещено из-за степени защиты IP30.

Преимущества

• Расширяемость - можно доработать трёхполюсный рубильник до четырёхполюсного без замены всего устройства.
• Единое управление - все полюсы срабатывают одновременно, исключая риск частичного отключения.
• Высокая термическая и электродинамическая стойкость - выдерживает импульсные токи КЗ до 1500 кА.
• Долгий срок службы - 84 месяца гарантии и прочная металлическая конструкция снижают потребность в обслуживании.

Ограничения применения

• Не применяется вне распределительных щитов - степень защиты IP30 не защищает от воды, пыли и внешнего воздействия.
• Не подходит для частого включения/выключения под нагрузкой - предназначен для редких операций отключения, не является автоматическим выключателем.
• Только совместим с TwinBlock EKF - не взаимозаменяем с другими сериями или брендами.
• Не имеет вспомогательных контактов - нельзя использовать для сигнализации состояния или удаленного управления.

Примеры использования

• Промышленный щит с мощным станком: три фазы + ноль - полное отключение цепи перед техобслуживанием.
• Система водоснабжения с насосом 500 кВт: необходимость отключения нулевого провода по требованиям ПУЭ.
• Распределительный пункт на заводе: модернизация старой трёхполюсной системы до четырёхполюсной без замены всей арматуры.

Практические советы

• Перед установкой проверьте, чтобы основной рубильник TwinBlock EKF был того же номинала (630 А) - иначе возможна перегрузка.
• Используйте только медные шины или кабели сечением, соответствующим 630 А (минимум 150 мм2); не используйте алюминий без переходных наконечников.
• При монтаже соблюдайте порядок: сначала подключите шины, затем закрепите полюс, потом затяните винты равномерно - не переусердствуйте!
• Обязательно пометьте новый полюс в схеме - особенно если он подключен к N-проводу, чтобы избежать путаницы при ремонтах.
• Проверяйте целостность контактов каждые 6–12 месяцев при профилактике щита - окисление винтовых соединений снижает надёжность.
