Дополнительный полюс 800А для рубильника TwinBlock EKF PROxima | tb-s-800-dp

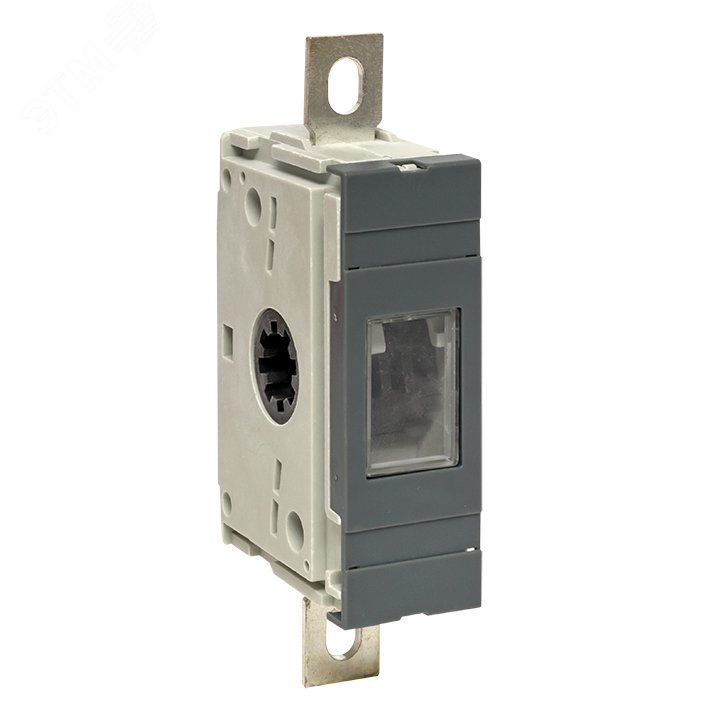

Дополнительный полюс 800 ампер для рубильника TwinBlock PROxima - комплектующий элемент для модульного рубильника TwinBlock EKF, позволяющий увеличить количество коммутируемых фаз до четырёх. Артикул tb-s-800-dp предназначен для установки в уже смонтированный основной блок и обеспечивает надёжное механическое и электрическое соединение при работе с токами до 800 А.

Назначение и область применения

Дополнительный полюс 800 ампер для рубильника TwinBlock PROxima используется для расширения функционала трёхполюсного рубильника TwinBlock EKF до четырёх полюсов. Это необходимо в системах, где требуется одновременное отключение всех фаз и нулевого провода, либо при управлении сложными потребителями с высокими токами. Применяется в распределительных щитах промышленных объектов, на производствах, в энергообъектах и других местах, где требуются безопасные и видимые точки отключения.

Технические характеристики

• Номинальный ток длительной нагрузки: 800 А - способен работать постоянно при таком значении без перегрева.
• Номинальное напряжение: 690 В - рассчитан на использование в сетях переменного тока до 690 В, 50/60 Гц.
• Кратковременная устойчивость: 1800 кА - выдерживает импульсы короткого замыкания без повреждений.
• Степень защиты IP30 - защищён от доступа к опасным частям инструментами и частицами больше 2,5 мм, но не герметичен.
• Тип присоединения: винтовое - провода закрепляются болтовыми зажимами, обеспечивающими прочную связь.
• Управление: поворотный рычаг - позволяет визуально определить положение (вкл./выкл.) и обеспечивает жёсткую блокировку.
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции и качество сборки.

Совместимость и монтаж

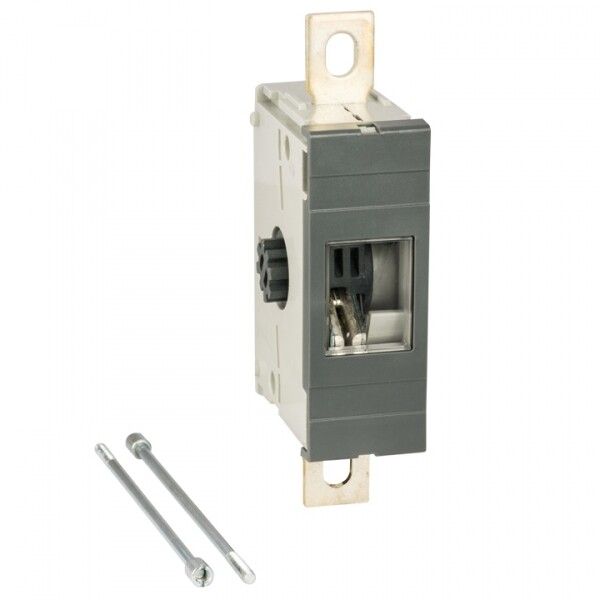

Дополнительный полюс 800 ампер для рубильника TwinBlock PROxima совместим только с рубильниками серии TwinBlock EKF мощностью 160–800 А. Монтаж выполняется непосредственно на установленный основной блок - он не является самостоятельным устройством. Для установки требуется предварительно отключить питание и соблюсти порядок фиксации: полюс вставляется в направляющие корпуса, после чего фиксируется механически. Соединение с главной цепью осуществляется через винтовые клеммы - рекомендуется использовать медные многожильные провода с наконечниками.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947.3-2008), что гарантирует соответствие международным нормам безопасности для выключателей-разъединителей. Конструкция исключает случайное включение при открытых дверях шкафа благодаря механической блокировке. Элементы управления окрашены в чёрный цвет для контрастности и удобства визуального контроля.

Преимущества

• Расширяет возможности существующего рубильника без замены всего аппарата - экономит время и средства.
• Высокая термическая и электромагнитная стойкость - надёжно работает даже при аварийных режимах.
• Механическая совместимость с другими полюсами серии - все элементы работают синхронно, без задержек.
• Не требует внешнего питания - полностью механический принцип работы, не зависит от электроники.

Ограничения применения

• Не применяется как самостоятельный выключатель - только как дополнение к базовому рубильнику TwinBlock EKF.
• IP30 не обеспечивает защиту от брызг воды или пыли - нельзя устанавливать во влажных или пыльных помещениях без дополнительной защиты шкафа.
• Не имеет вспомогательных контактов - невозможно подключить сигнализацию или автоматику, контролирующую состояние рубильника.
• Только для постоянной установки - не предназначен для перемещения или временного подключения.

Примеры использования

• Промышленный станок с трёхфазным двигателем и нулевой шиной - отключение всех четырёх проводов одним рычагом.
• Щитовая на производстве с системой TN-S - необходимость отключения L1, L2, L3 и N одновременно.
• Оборудование с двумя источниками питания - когда один из них требует отдельного разъединения.

Практические советы

• Перед установкой проверьте, чтобы основной рубильник был того же номинала (800 А) - не допускается сочетание с меньшим токовым классом.
• При затяжке винтов используйте динамометрический ключ - переусилие может повредить контактные поверхности.
• Убедитесь, что в распределительном щите достаточно места для установки - дополнительный полюс увеличивает габариты на 100–120 мм.
• После монтажа выполните тестовое включение-отключение без нагрузки - проверьте плавность хода рычага и отсутствие люфта.
• Не используйте этот полюс в цепях постоянного тока - он сертифицирован только для переменного тока 50/60 Гц.
