Рубильник 800A 3P реверсивный без рукоятки управления TwinBlock EKF | tb-s-800-3p-rev

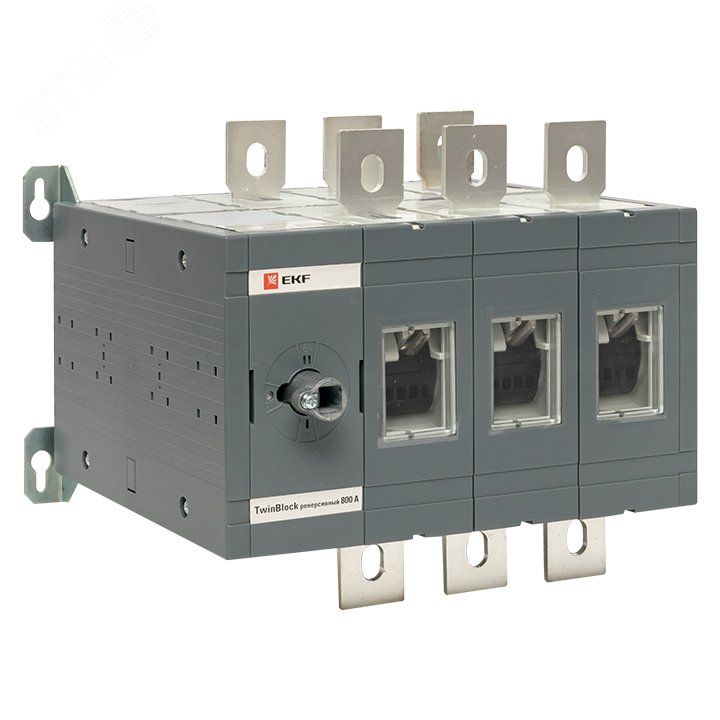

Рубильник 800 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock - это стационарный выключатель-разъединитель серии TwinBlock от EKF, предназначенный для безопасного переключения нагрузки между двумя источниками питания с разрывом цепи. Подходит для распределительных щитов в промышленных системах с напряжением до 690 В.

Назначение и область применения

Рубильник 800 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock используется для коммутации и изоляции электрических цепей в системах распределения электроэнергии. Его реверсивное исполнение позволяет переключать нагрузку между основным и резервным питанием - например, при аварийном отключении сети или плановом обслуживании. Устройство обеспечивает физический разрыв цепи, что необходимо для безопасности при работах на оборудовании. Применяется в промышленных щитах, на производствах с двигателями, конвейерами, насосными станциями и других объектах, где требуется надёжное переключение под нагрузкой.

Технические характеристики

• Номинальный ток: 800 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400–690 В переменного тока - совместим с сетями среднего и высокого напряжения, включая 400 В и 660 В.
• Условный ток короткого замыкания: 50 кА - выдерживает кратковременные сверхтоки при КЗ без повреждения.
• Номинальная мощность AC-23: 398 кВт - рассчитан на управление тяжёлыми индуктивными нагрузками, включая крупные электродвигатели.
• Количество полюсов: 3 - переключает все три фазы одновременно.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытом шкафу.
• Тип присоединения: болтовое - кабельные жилы крепятся винтами к контактам, без быстроразъёмных элементов.
• Конструкция: стационарный - устанавливается на монтажную плату и не предназначен для выдвижения.
• Блокировка: да - предотвращает случайное включение при проведении ремонтных работ.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, типично для помещений в России и странах СНГ.
• Цвет: черный - соответствует стандартному цвету промышленного оборудования.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - сертифицирован по международным требованиям к выключателям-разъединителям.

Совместимость и монтаж

Рубильник 800 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock монтируется на монтажную плату (панель) с помощью крепёжных отверстий. Для работы необходима внешняя рукоятка - устройство поставляется без неё, так как её выбирают отдельно в зависимости от типа шкафа и требований к управлению. Рекомендуемые рукоятки: поворотный рычаг с фиксацией в трёх положениях (I-0-II), обеспечивающий визуальный контроль состояния. Болтовые зажимы подходят для медных кабелей сечением до 150 мм2. Обязательно соблюдать момент затяжки винтов согласно руководству производителя - недостаточное или избыточное усилие снижают надёжность контакта.

Безопасность и стандарты

Рубильник 800 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует соответствие требованиям к механической прочности, тепловой стойкости и электрической целостности. Наличие функции блокировки позволяет применять его в системах, требующих LOTO (Lock Out Tag Out) - процедуры безопасного отключения оборудования перед ремонтом. IP20 не обеспечивает защиту от брызг воды или пыли - поэтому устройство обязательно устанавливают внутри закрытого металлического шкафа с классом защиты не ниже IP54.

Преимущества

• Переключение под нагрузкой - допускает переключение между источниками при работающих двигателях, без необходимости отключения всей системы.
• Высокая коммутационная способность - 50 кА при КЗ делает его надёжным в сетях с большими токами короткого замыкания.
• Индикация положений - чёткая маркировка I-0-II позволяет оператору визуально определить состояние рубильника без дополнительных приборов.
• Совместимость с дополнительным полюсом - можно модифицировать под 4-полюсную версию для подключения нулевого провода, если требуется.
• Промышленная надёжность - конструкция TwinBlock проверена в экстремальных условиях, имеет долгий срок службы при правильной эксплуатации.

Ограничения применения

• Не предназначен для частого включения/выключения - это не автоматический выключатель, а разъединитель; рекомендовано не более 10–15 циклов в день.
• Требует внешней рукоятки - без неё невозможно выполнить операцию вручную, что усложняет использование в удалённых точках.
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без корпуса.
• Нет встроенной защиты от перегрузки или КЗ - должен использоваться в паре с автоматическими выключателями или предохранителями.
• Не подходит для постоянного регулирования тока - только для коммутации и изоляции.

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроснабжения.
• Обеспечение резервного питания для конвейерной линии в пищевой промышленности.
• Отключение участка цепи для профилактики в распределительном щите на заводе.
• Интеграция в систему АВР (автоматического ввода резерва) как ручной компонент для ручного тестирования или аварийного переключения.

Практические советы

• Выбирайте рукоятку с фиксацией в трёх позициях - она исключает случайное переключение и соответствует нормам безопасности.
• Проверьте посадочные размеры монтажной платы - габариты должны точно совпадать с отверстиями на раме шкафа.
• При монтаже используйте силовые кабели с достаточным сечением - для 800 А минимум 150 мм2 меди, лучше 185 мм2.
• Не забудьте подписать положения I-0-II на шкафе - это обязательное требование по ПУЭ для удобства персонала.
• При эксплуатации периодически осматривайте контакты на нагрев и окисление - особенно после больших пусковых токов.
• Рубильник 800 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock - один из самых популярных решений в промышленных щитах EKF. Он сочетает надёжность, простоту и соответствие стандартам, но требует грамотного подбора аксессуаров и условий установки.
